Дроссельный клапан (дроссельная заслонка) ДЗ — функциональный элемент вентиляционных систем, предназначенный для управления интенсивностью и объемом воздушного потока. С помощью заслонки можно изменять количество воздуха, проходящего через воздуховод, а также балансировать аэродинамическое сопротивление отдельных участков вентиляционной сети.
В зависимости от конфигурации воздуховода используются модели круглого либо прямоугольного сечения. Конструкция обеспечивает удобную регулировку воздушного потока и может использоваться в различных системах приточной и вытяжной вентиляции.
Для объектов, где необходим повышенный уровень защиты, в том числе защитных сооружений и бомбоубежищ, предусмотрено изготовление дроссельных заслонок из толстолистового металла. Такая конструкция обладает повышенной механической прочностью и рассчитана на эксплуатацию в условиях вероятного воздействия взрывной волны.
Для уменьшения проникновения воздуха через конструктивные зазоры в заслонке используется сальниковое уплотнение, обеспечивающее герметизацию подвижных элементов и способствующее стабильной работе устройства.
Дроссельная заслонка ДЗ является практическим решением для регулирования воздухообмена и настройки параметров вентиляционной системы в соответствии с ее рабочими условиями.

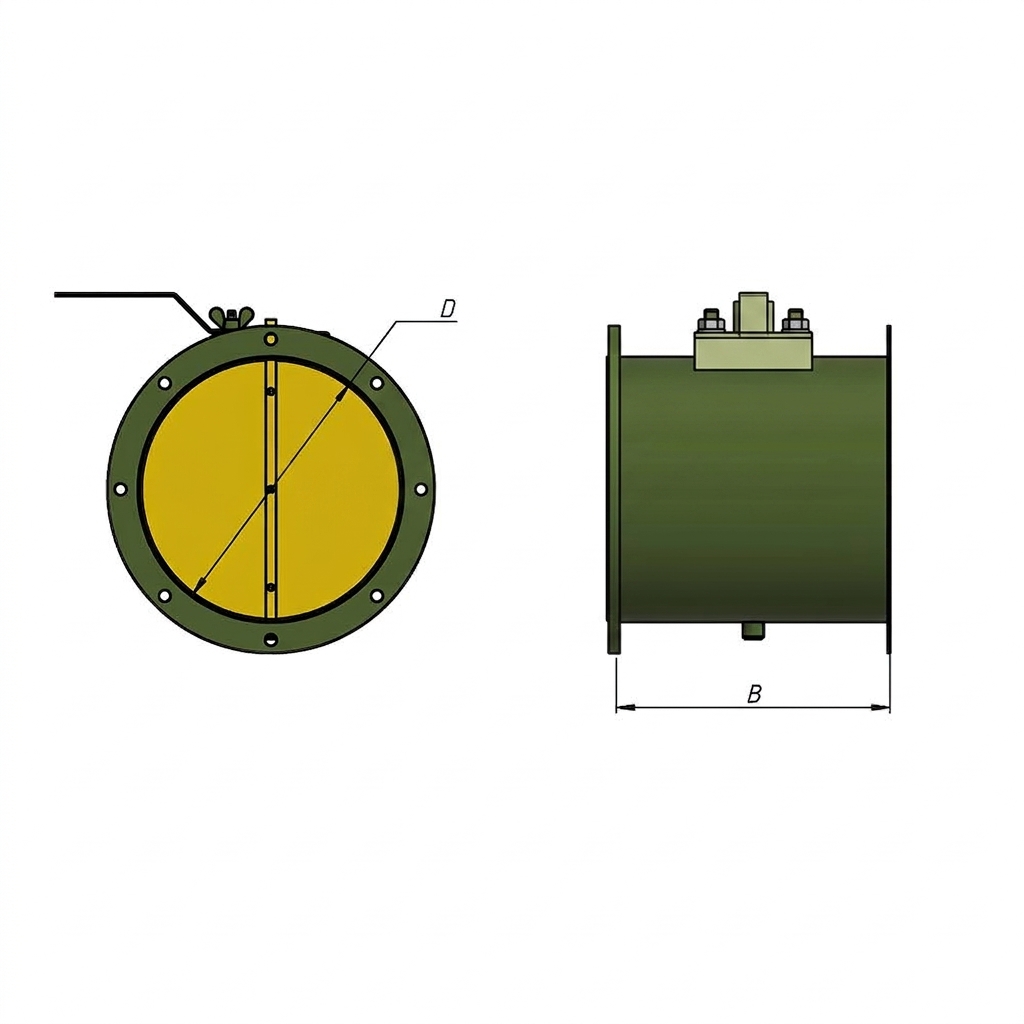

Габаритные и присоединительные размеры дроссельной заслонки круглой с сальником ДЗ
| Модель |
D, мм |
B, мм |
| ДЗ-100 |
100 |
170 |
| ДЗ-150 |
150 |
170 |
| ДЗ-200 |
200 |
200 |
| ДЗ-225 |
225 |
200 |
| ДЗ-250 |
250 |
200 |
| ДЗ-300 |
300 |
200 |
