Электроручной вентилятор для бомбоубежищ ЕРВ 2022-46 №2,5 с электродвигателем АИР 71 B4 мощностью 0,75 кВт и частотой вращения 1500 об./мин предназначен для организации воздухообмена в укрытиях, защитных сооружениях, бомбоубежищах и других объектах, где требуется надёжная работа вентиляционной системы.
Оборудование сочетает электрический и ручной привод, благодаря чему может использоваться как при наличии электроснабжения, так и в автономном режиме при его отсутствии. В штатных условиях вентилятор работает от электродвигателя, а при отключении электроэнергии его можно привести в действие вручную с помощью рукоятки редуктора.
ЕРВ 2022-46 №2,5 разработан как современное решение для специальных вентиляционных систем с учётом необходимости снижения физических усилий при ручной работе, повышения эффективности и удобства монтажа.
Основные особенности
ЭРВ 2022-46 №2,5 имеет одностороннее всасывание и спиральный корпус, положение которого можно адаптировать к условиям установки. Это позволяет выбрать необходимый угол расположения корпуса при монтаже.
К основным особенностям вентилятора относятся:
- производительность до 2500 м³/ч;
- давление до 470 Па;
- КПД до 85 %;
- средненапорное исполнение;
- ручной и электрический привод;
- поворотный спиральный корпус;
- возможность исполнения с различным направлением вращения;
- возможность работы без электроэнергии с использованием ручного привода.
Повышенный КПД особенно важен при ручной эксплуатации, поскольку позволяет эффективнее использовать физические усилия оператора.
Двойной привод — электрический и ручной
Одной из конструктивных особенностей ЭРВ 2022-46 является постоянное соединение редуктора с валом рабочего колеса. Для перехода от электрического режима к ручному не требуется выполнять сложные операции по соединению или разъединению привода.
При отсутствии электропитания вентилятор переводится на ручной режим с помощью рукоятки редуктора. Это позволяет поддерживать вентиляцию помещения даже при аварийном или временном отключении электроэнергии.
Режимы работы
Вентилятор может использоваться в нескольких режимах работы вентиляционной системы:
I режим — чистая вентиляция.
Обеспечивается подача и циркуляция воздуха без прохождения через фильтрующие элементы.
II режим — фильтровентиляция.
Воздух проходит через предусмотренные системой фильтры, после чего поступает в помещение.
III режим — регенерация.
Используется в соответствии со схемой и оборудованием конкретной фильтровентиляционной системы.
Применение
ЭРВ 2022-46 №2,5 может применяться для вентиляции:
- защитных сооружений;
- укрытий;
- бомбоубежищ;
- объектов гражданской защиты;
- сооружений гражданской и специальной обороны;
- помещений с фильтровентиляционными системами.
Особенно актуален вентилятор для объектов, где отсутствует автономное электроснабжение или необходимо предусмотреть резервный механический способ обеспечения воздухообмена.
Оборудование также может использоваться в системах, оснащённых генераторными установками, в качестве резервного средства вентиляции на случай неисправности электроснабжения или ограниченного времени работы генератора.
Конструкция
Вентилятор изготовлен из конструкционной стали и состоит из основного корпуса, станины, рабочего колеса, редуктора и электродвигателя.
Редуктор постоянно соединён с приводным механизмом, поэтому при переходе на ручную эксплуатацию не требуется выполнять дополнительное соединение электродвигателя с редуктором.

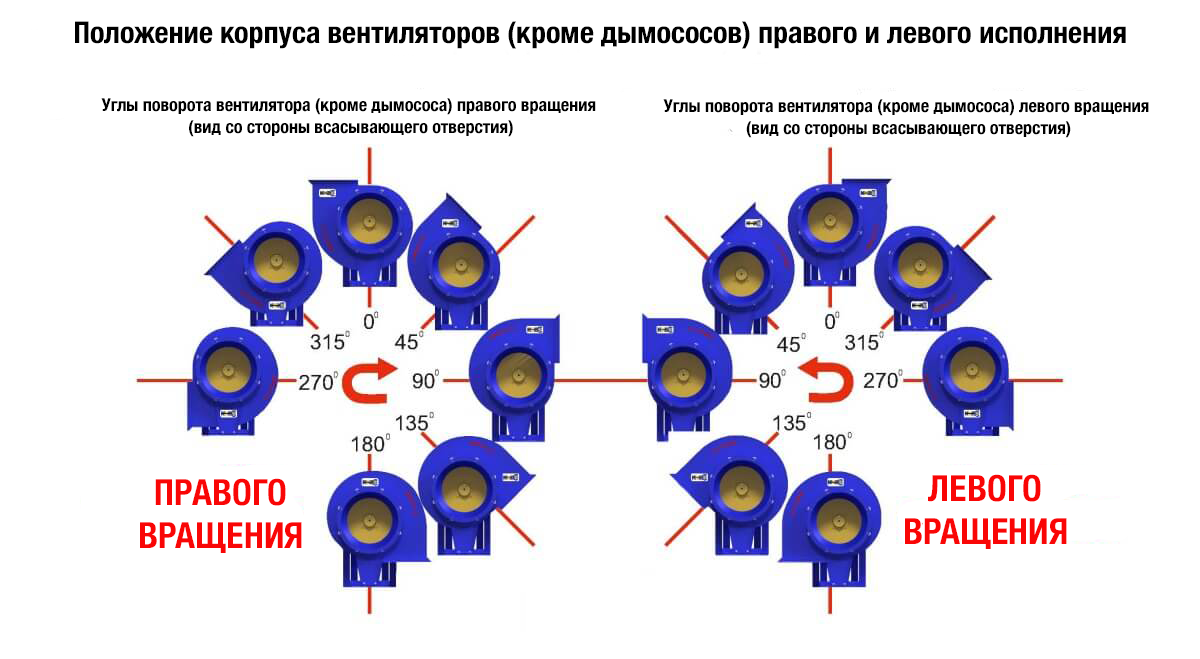

Спиральный корпус имеет поворотное исполнение, что позволяет изменять его положение в соответствии с особенностями монтажа вентиляционной сети.
Стандартная установка предусматривает расположение вентилятора таким образом, чтобы расстояние от уровня пола до оси двигателя составляло около 1125 мм.

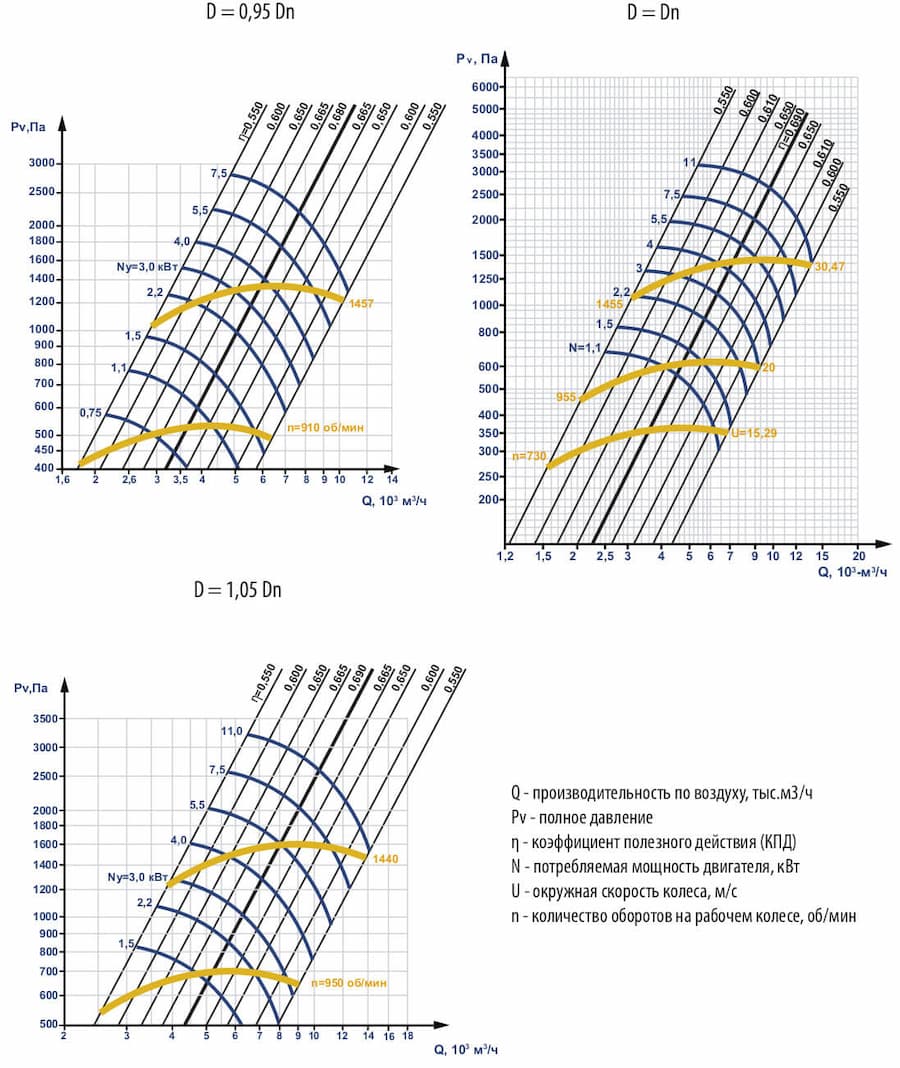

Аэродинамические характеристики
Условия эксплуатации
ЭРВ 2022-46 №2,5 рассчитан на работу при температуре окружающей среды от -40 до +40 °С и может использоваться в условиях умеренного климата.
В зависимости от исполнения возможно изготовление вентилятора для эксплуатации в условиях тропического климата и повышенной запылённости.
Преимущества ЭРВ 2022-46 №2,5
- возможность работы как от электросети, так и вручную;
- сохранение возможности вентиляции при отсутствии электроэнергии;
- высокий КПД;
- сниженная физическая нагрузка при ручном приводе;
- поворотный спиральный корпус;
- возможность адаптации положения корпуса к условиям монтажа;
- среднее давление и производительность до 2500 м³/ч;
- более современная конструкция по сравнению со старыми моделями электроручных вентиляторов;
- возможность использования в составе специальных фильтровентиляционных систем.
Технические характеристики
| Характеристика |
Значение |
| Модель |
ЭРВ 2022-46 №2,5 |
| Тип |
электроручной вентилятор |
| Производительность |
2500 м³/ч |
| Давление |
470 Па |
| Тип привода |
ручной и электрический |
| КПД вентилятора |
до 85 % |
| Макс. температура перемещаемого воздуха |
+40 °С |
| Мин. температура перемещаемого воздуха |
-40 °С |
| Масса |
28,4 кг |
| Направление вращения |
левое / правое в зависимости от исполнения |
Надёжная вентиляция независимо от наличия электроэнергии
Главная особенность ЭРВ 2022-46 №2,5 — возможность сочетания электрического и ручного способов привода в одном оборудовании. В штатном режиме вентилятор работает от электродвигателя, а при отключении электроэнергии его можно привести в действие вручную.
Такое исполнение делает вентилятор подходящим для систем, в которых необходимо сохранять возможность воздухообмена при различных условиях эксплуатации и предусмотреть резервный механический способ работы.
ЭРВ 2022-46 №2,5 — практичное решение для комплектации вентиляционных систем укрытий, защитных сооружений и других объектов, где важны автономность, надёжность и возможность ручного управления вентиляцией.
