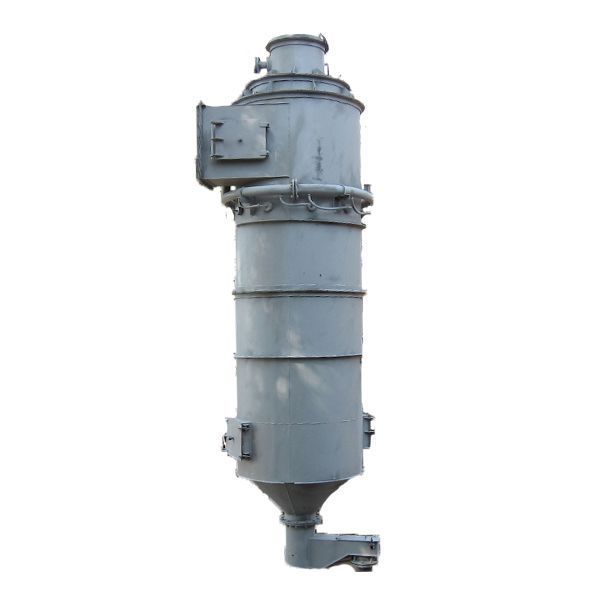

Коагуляционный мокрый пылеуловитель КЦМП-2,5 предназначен для очистки воздуха, выводимого вытяжными вентиляционными системами, от пыли средней и мелкой дисперсности. Его можно применять для улавливания пыли всех видов, за исключением пыли, которая может цементироваться и кристаллизоваться в воде, а также взрывоопасной пыли. Устройство не рекомендуется использовать для улавливания крупноволокнистой пыли и пыли, способной всплывать на поверхность воды.
При начальной концентрации пыли не более 30 г/м³ рекомендуется применять предварительную очистку в простых сухих пылеуловителях для уменьшения расхода воды и количества шлама. Пылеуловитель КЦМП-2,5 должен устанавливаться в помещениях с положительной температурой. При использовании для очистки нагретого воздуха и установке вне помещения необходимо принимать меры по предотвращению замерзания воды и шлама.

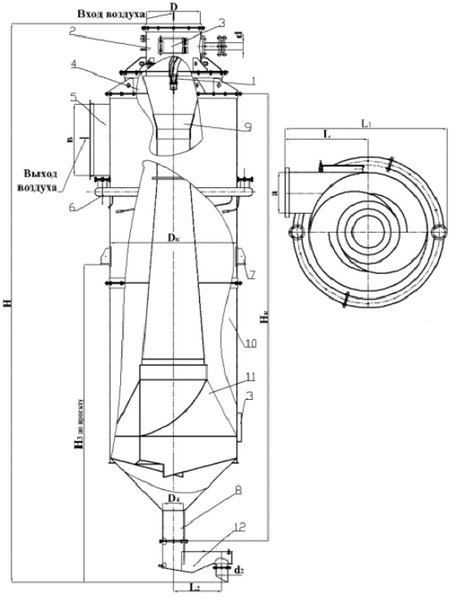

Конструкция пылеуловителя КЦМП
Основные компоненты пылеуловителя включают:
- Центральное сопло
- Входной патрубок
- Люк
- Водяная камера
- Отводящий патрубок
- Коллектор
- Опорная лапа
- Сливной патрубок
- Труба-коагулятор
- Каплеуловитель
- Закрутитель
- Гидрозатвор
Пылеуловитель состоит из трех основных элементов: каплеуловителя, трубы-коагулятора и закручивающего устройства. В нижней части корпуса установлено закручивающее устройство, а к шламоотводящему конусу каплеотделителя приварен фланец для крепления гидрозатвора для отвода шлама.
Принцип работы КЦМП
Очищаемый воздух поступает через входной патрубок в конфузор трубы-коагулятора, куда через центральное сопло с отбойником впрыскивается вода. Под действием большой скорости воздуха (40 – 70 м/с) в горловине трубы-коагулятора осуществляется диспергирование воды в мелкие частицы, и благодаря столкновению пылинок с частицами воды происходит их захват.
Осевой поток воздуха при входе в закручивающее устройство разделяется на два потока с помощью рассекателя. Оба потока плавно переходят в горизонтально вращающиеся потоки, которые по спиральным каналам направляются касательно стенок корпуса пылеуловителя. Капли воды с частицами пыли под воздействием центробежной силы отбрасываются к стенкам корпуса и по ним стекают в конусную часть, откуда выводятся через сливной патрубок, оборудованный гидрозатвором. Очищенный воздух отсасывается вентилятором через отводящий патрубок пылеуловителя.
Установка и эксплуатация
Пылеуловитель КЦМП-2,5 устанавливается на основании (креплениях), к которому крепится с помощью лап. Тип и конструкция основания определяются проектом заказчика. Установка трубы коагулятора считается нормальной, если обеспечивается равномерный перелив воды по всему периметру сливного порога конфузора, что достигается установкой подложек под лапы.
Для предотвращения загрязнения форсунок и сопел большими частицами на трубопроводах подвода воды следует установить фильтры грубой очистки. Длина патрубка для слива шлама с КЦМП перед гидрозатвором принимается численно равной величине напора в мм, развиваемому вентилятором в мм водяного столба.
Основная подача воды осуществляется через центральное сопло с отбойником, установленное по оси трубы-коагулятора. Для предотвращения отложений шлама на границе разделения сухой и мокрой поверхности в КЦМП предусмотрена дополнительная подача воды в виде пленки, равномерно стекающей по поверхности конфузора. Вода в камеру подводится через коллектор и два штуцера, приваренных к обечайке камеры. В водяной камере предусмотрены штуцеры для опорожнения при ремонте и очистке.
Для периодического орошения стен каплеуловителя с целью промывки в верхней части корпуса установлены форсунки. Вода подается через резиновые трубки, подсоединенные к кольцевому коллектору.
Для наблюдения за работой сопел и осмотра каплеуловителя на воздухоподводящем патрубке установлен люк. На гидрозатворе имеется штуцер подвода воды для возмущения оседлого шлама и периодической промывки гидрозатвора. Необходимость постоянного орошения стен каплеуловителя и других перечисленных промывок при работе аппарата определяется проектом в зависимости от свойств пыли и принимается при отладке установки.
