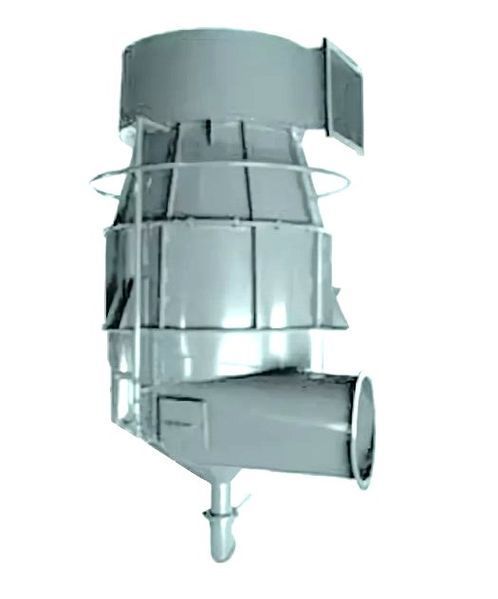

Циклон-промыватель СІОТ-5 предназначен для очистки запылённого воздуха в системах вытяжной вентиляции. Он применяется для среднего уровня очистки от большинства видов пыли, за исключением цементирующей и волокнистой.
Конструктивные особенности:
СІОТ-5 – это прямоточный мокрый пылеулавливатель, обеспечивающий двойной способ очистки:
-
Пыль оседает на увлажнённых стенках под действием центробежных сил;
-
Дополнительно происходит промывка воздушного потока распылённой водой.
Наибольшая эффективность достигается в «граничном режиме», когда начинается лёгкий вынос капель воды из циклона. Оптимальная скорость воздуха на входе – 15–21 м/с. В этих условиях степень очистки достигает до 95% для минеральной пыли с фракцией менее 10 мкм. При снижении скорости ниже 14 м/с распыление воды практически прекращается.
Варианты исполнения:
Циклоны СІОТ-5 выпускаются в трёх конструктивных типах:
-
Тип I – с раскручивающим устройством, направляющим очищенный воздух вниз;
-
Тип II – с улитковым раскручивающим устройством;
-
Тип III – без раскручивателя, с выходом воздуха вверх.
Конструкция:
Аппарат состоит из корпуса с входным патрубком и раскручивателя (кроме моделей типа III). В входном патрубке предусмотрены:
-
Люк для осмотра и обслуживания;
-
Контрольный обзорный проём для подачи воды;
-
Отверстие для подсветки при регулировке работы устройства.
