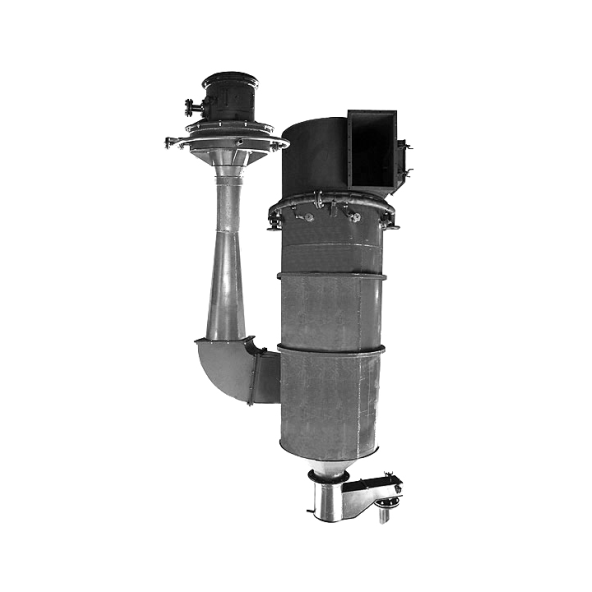

Коагуляционный мокрый пылеуловитель КМП-5,0 предназначен для очистки воздуха, который удаляется вытяжными вентиляционными системами от зернистой пыли мелкой и средней дисперсности. Этот пылеуловитель используется для очистки различных выбросов в аспирационных установках в рудоподготовительных предприятиях, бункерных эстакадах в доменных цехах заводов.
Сфера применения
Мокрый пылеуловитель КМП применяется при отсутствии в вентиляционных выбросах веществ, которые образуют с водой агрессивные растворы. В случае, если в выбросах такие вещества отсутствуют, пылеуловитель изготавливается из нержавеющей стали. Он идеально подходит для очистки воздуха в промышленных условиях, где важны эффективность и надежность работы.
Пылеуловители КМП необходимо устанавливать перед побудителем тяги в помещениях с положительной температурой. Если установка пылеуловителя требуется в помещениях с отрицательной температурой или на улице, необходимо принимать меры, предотвращающие замерзание шлама и воды.
Преимущества и особенности
Одним из основных преимуществ применения коагуляционных мокрых пылеуловителей КМП является их простота устройства и малые габаритные размеры установки. Эти аппараты изготавливаются по ТУ 3742-006-45602104-2016 «Оборудование газоочистное и пылеулавливающее» завода-изготовителя. Пылеулавливающие аппараты имеют декларацию соответствия ТР ТС Таможенного союза «О безопасности машин и оборудования».

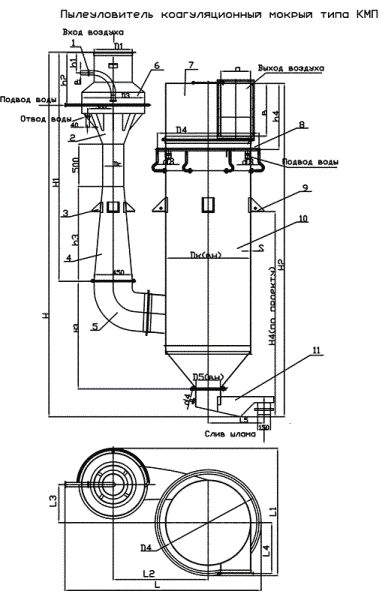

Пылеуловитель состоит из трех основных элементов: каплеуловителя, трубы-коагулятора и закручивающего устройства. В нижней части корпуса установлено закручивающее устройство, а к шламоотводящему конусу каплеотделителя приварен фланец для крепления гидрозатвора для отвода шлама.
Принцип работы
Очищаемый воздух поступает через входной патрубок в конфузор трубы-коагулятора, куда через центральное сопло с отбойником впрыскивается вода. Под действием большой скорости воздуха (40 - 70 м/с) в горловине трубы-коагулятора осуществляется диспергирование воды в мелкие частицы, и благодаря столкновению пылинок с частицами воды происходит их захват.
Осевой поток воздуха при входе в закручивающее устройство разделяется на два потока посредством рассекателя. Оба потока плавно переводятся в горизонтально вращающиеся потоки, которые по спиральным каналам направляются касательно к стенкам корпуса пылеуловителя. Капли воды с взвешенными в них частицами пыли под влиянием центробежной силы отбрасываются к стенкам корпуса и по ним стекают в конусную часть, откуда выводятся через сливной патрубок, снабженный гидрозатвором. Очищенный воздух отсасывается вентилятором через отводной патрубок пылеуловителя.
Установка и эксплуатация
Пылеуловитель КМП устанавливается на основании (кронштейнах), к которому крепится с помощью лап. Тип и конструкция основания определяются проектом заказчика. Установка трубы-коагулятора считается нормальной, если обеспечивается равномерный перелив воды по всему периметру сливного порога конфузора, что достигается установкой подкладок под лапы.
Для предохранения форсунок и сопел от загрязнения крупными частицами на трубопроводах подвода воды следует установить фильтры грубой очистки. Длина патрубка для слива шлама из КМП перед гидрозатвором принимается численно равной величине напора в мм, развиваемого вентилятором в мм в.ст.
Основная подача воды осуществляется через центральное сопло с отбойником, установленное по оси трубы-коагулятора. Для предотвращения отложений шлама на границе раздела сухой и мокрой поверхности в КМП предусмотрена дополнительная подача воды в виде пленки, равномерно стекающей по поверхности конфузора. Вода к камере подводится через коллектор и два штуцера, приваренных к обечайке камеры. В водяной камере предусмотрены штуцеры для опорожнения при ремонте и очистке.
Для периодического орошения стенок каплеуловителя с целью промывки в верхней части корпуса установлены форсунки. Вода подается через резиновые трубки, присоединенные к кольцевому коллектору.
Для наблюдения за работой сопел и осмотра каплеуловителя на воздухоподводящем патрубке установлен люк. На гидрозатворе имеется штуцер подвода воды для взмучивания осевшего шлама и периодической промывки гидрозатвора. Необходимость постоянного орошения стенок каплеуловителя и других перечисленных промывок во время работы аппарата определяется проектом в зависимости от свойств пыли и принимается при наладке установки.
