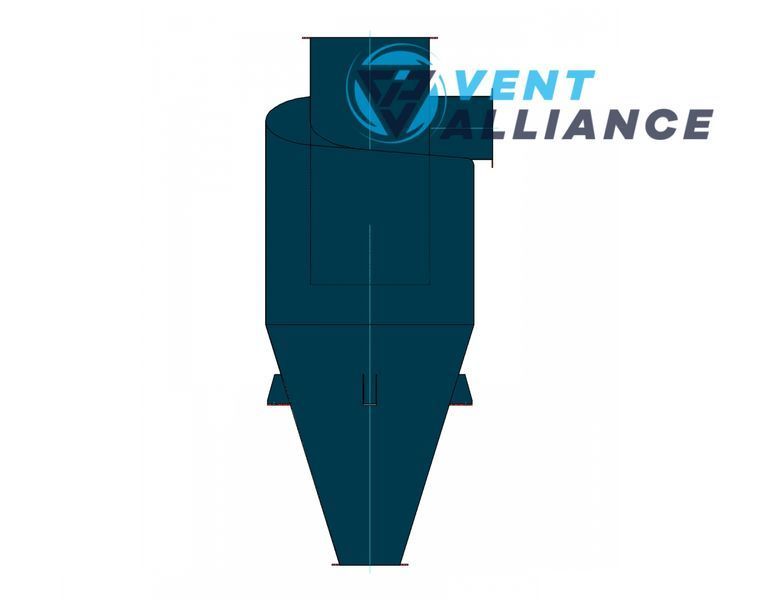

Циклон ЛТА №7

Циклон ЛТА №7 разработан специально для работы с древесными отходами и выполняет функции:

• отделения влажных мелкодисперсных частиц (опилки);

• улавливания крупной фракции (стружка, щепа);

• работы в роли циклона-разгрузителя.

Циклон выполняет первичную ступень очистки воздуха, удаляя до 85–90% загрязнений. При наличии сухой пыли, особенно мелкодисперсной или шлифовальной, рекомендуется установка второй ступени (рукавный или кассетный фильтр).

Основные характеристики

• Эффективность очистки: 85–90%;

• Рабочая среда: опилки, щепа, стружка, влажные частицы;

• Материал корпуса: сталь Ст3 или нержавеющая (AISI 304/316/321/430);

• Исполнение: правое / левое;

• Монтаж: на нагнетание (с зонтом) или на всасывание (с улиткой);

• Отрасли применения: деревообработка, пилорамы, мебельное производство.

Конструктивные особенности

ЛТА №7 спроектирован с учётом условий деревообрабатывающих производств, где преобладает влажная и крупная фракция загрязнений.

Основные преимущества:

• эффективное удаление влажных и липких частиц;

• работа с крупными отходами (стружка, щепа, опилки);

• возможность эксплуатации в качестве разгрузочного циклона;

• простота обслуживания и надёжность работы в тяжёлых условиях.

Варианты исполнения

Производственная линейка предусматривает два типа монтажа:

• на нагнетание (после вентилятора) – комплектуется защитным зонтом;

• на всасывание (перед вентилятором) – комплектуется улиткой.

Возможны исполнения с правым или левым направлением вращения воздушного потока:

• по часовой стрелке – правое исполнение;

• против часовой стрелки – левое исполнение.

Технические характеристики

*Размеры уточняются при заказе.

Материалы изготовления

Стандартное исполнение – углеродистая сталь Ст3.
В случае работы с агрессивной или абразивной пылью возможно изготовление из нержавеющей стали марок:

• AISI 304,

• AISI 316L,

• AISI 321,

• AISI 430,

• AISI 316Ti.

Принцип действия

1. Загрязнённый воздух поступает через тангенциальный входной патрубок.

2. Внутри корпуса поток закручивается в спираль.

3. Под действием центробежных сил частицы отбрасываются к стенкам и опускаются в пылесборник.

4. Чистый воздух удаляется вверх через выходной патрубок.

5. При комплектации бункером отходы накапливаются автоматически, упрощая утилизацию.
