Циклон СЦН-40-1000 – это современный конусный пылеуловитель, разработанный для очистки газов и аспирационного воздуха от мелкодисперсной и среднедисперсной пыли. Эта модель считается одной из самых эффективных среди циклонов НИИОГАЗ и улавливает частицы размером от 1 мкм с эффективностью до 50%. Высокая степень очистки достигается за счёт усиленного закручивания газового потока внутри корпуса и снижения скорости его радиального перемещения к выхлопной трубе.
Преимущества циклона СЦН-40-1000
-
Эффективность очистки: 90–98% даже для мелкодисперсной пыли.
-
Универсальность применения: подходит для любых промышленных предприятий.
-
Отсутствие прямых аналогов: уникальная модель своего класса.
-
Простая конструкция: лёгкий монтаж и обслуживание.
-
Доступная цена: оптимальное соотношение стоимости и производительности.
Принцип работы циклона
-
Запылённый газовый поток поступает в корпус через боковой патрубок.
-
Внутри происходит закручивание потока по спирали, образуя мощный вихрь.
-
Центробежная сила отбрасывает твёрдые частицы к стенкам корпуса, где они оседают.
-
Пыль постепенно спускается вниз в бункер, а очищенный газ выходит через выхлопную трубу.
Скорость движения воздуха внутри корпуса – 3–8 м/с, поток делает 3–7 полных оборотов.

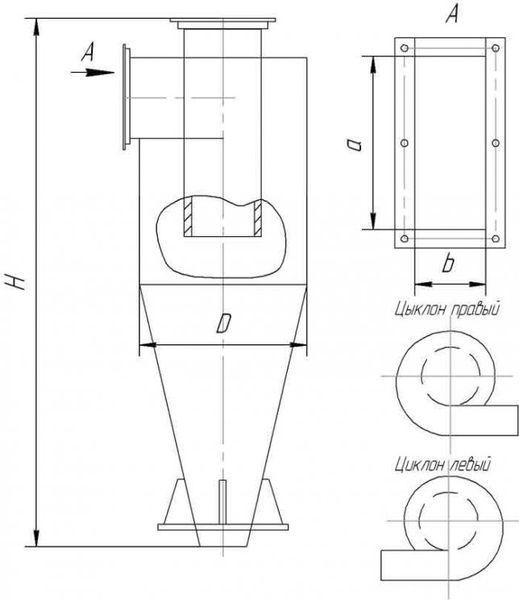

Конструкция циклона
-
Входной патрубок – приваривается к корпусу, соединяется с подающим трубопроводом через фланец, бывает правого или левого исполнения.
-
Цилиндрическая часть корпуса – изготавливается из углеродистой или нержавеющей стали, служит основной поверхностью осаждения пыли.
-
Коническая часть – направляет поток пыли в бункер и поддерживает давление внутри системы.
-
Пирамидальный бункер – служит для сбора осевшей пыли, требует периодической очистки.
-
Выхлопная труба – выводит очищенный газ, при необходимости может комплектоваться улиткой для транспортировки воздуха.
-
Групповое исполнение – возможно объединение 2–10 циклонов в батарею для увеличения производительности.
Условия эксплуатации и монтаж
Циклон может быть изготовлен из углеродистой или нержавеющей стали (толщина и материал подбираются по запросу). Вентилятор устанавливается перед циклоном (для пылевых вентиляторов) или после (для вентиляторов ВЦ 14-46, при наличии раскрученного потока воздуха).
Сферы применения
-
химическая и деревообрабатывающая промышленность;
-
машиностроение (участки шлифовки и сварки);
-
производство строительных материалов;
-
элеваторы, конвейерные линии, склады, ангары;
-
вентиляционные системы промышленных помещений;
-
пищевая, фармацевтическая и энергетическая отрасли.
Технические характеристики СЦН-40-1000
-
Исполнение: одиночное или батарейное (2–10 циклонов).
-
Материал: углеродистая или нержавеющая сталь, алюминий (по заказу).
-
Вращение: левое или правое.
-
Скорость потока в корпусе: 1,3–1,9 м/с.
-
Гидравлическое сопротивление: ~1100 (по сечению корпуса).
-
Комплектация: корпус, патрубки, бункер, дополнительные узлы по запросу.
Расшифровка маркировки СЦН-40-1000
-
С – спиральный входной патрубок;
-
Ц – циклон;
-
Н – конструкция НИИОГАЗ;
-
40 – угол наклона входного патрубка (40°);
-
1000 – внутренний диаметр цилиндрической части корпуса, мм.
