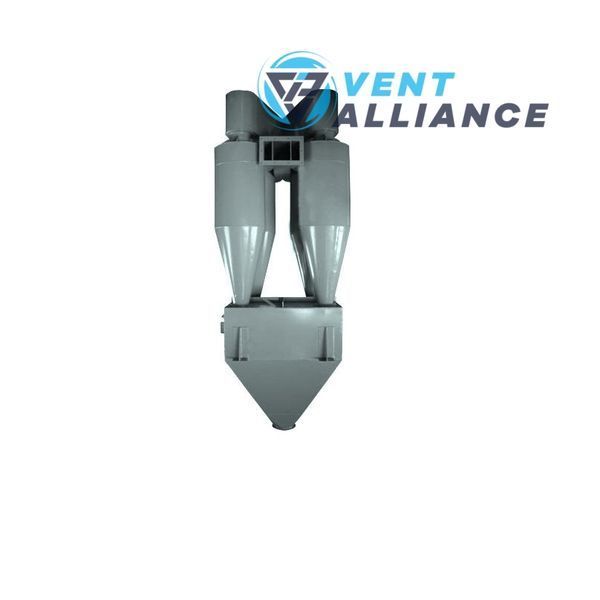

Циклон-пылеуловитель СЦН-40-600x4 – это современное оборудование для высокоэффективной очистки газов и аспирационного воздуха от мелкодисперсной и среднедисперсной пыли. Улавливает частицы размером от 1 мкм с эффективностью до 50%, что является лучшим показателем среди моделей НИИОГАЗ.
Высокая эффективность достигается благодаря усиленному закручиванию потока внутри корпуса циклона и снижению скорости радиального стока в сторону выхлопной трубы.
Расшифровка маркировки СЦН-40-600x4
-
С – спиральный
-
Ц – циклон
-
Н – разработка НИИОГАЗ
-
40 – угол наклона входного патрубка (градусов)
-
600 – внутренний диаметр циклона (мм)
-
x4 – количество циклонов, объединенных в установку (4 шт.)
Преимущества СЦН-40-600x4
-
Очистка воздуха с эффективностью 90–98%
-
Подходит для применения на предприятиях любых отраслей
-
Простая и надежная конструкция
-
Отсутствие прямых аналогов
-
Доступная стоимость и удобство обслуживания
Принцип работы
-
Загрязненный воздух или газ поступает в циклон через боковой входной патрубок.
-
Поток закручивается и движется по спирали вниз.
-
Под действием центробежной силы твердые частицы прижимаются к стенкам корпуса и осыпаются в бункер.
-
Очищенный воздух поднимается вверх и выходит через выхлопную трубу.
Скорость движения пылевоздушной смеси – 3–8 м/с, количество оборотов – 3–7.
Конструкция
Циклон СЦН-40-600x4 состоит из:
-
Входного патрубка – подает и закручивает поток.
-
Цилиндрической части – зона отделения частиц от воздуха.
-
Конической части – направляет пыль в бункер.
-
Бункера – служит для накопления пыли до плановой очистки.
-
Выхлопной трубы – выводит очищенный воздух.
-
Фланцевых соединений – обеспечивают герметичность и удобный монтаж.
Материал исполнения: углеродистая или нержавеющая сталь (по заказу – алюминий или другой металл).
Доступны право- и левосторонние варианты исполнения.
СЦН-40-600x4 может использоваться как отдельный агрегат или объединяться в батарейные установки (от 2 до 10 циклонов).
Монтаж и эксплуатация
Для работы циклон комплектуется пылевым вентилятором.
Вентилятор может устанавливаться до циклона (рекомендуется для пылевых вентиляторов) или после него (при наличии закручивания воздуха).
Монтаж прост, не требует сложной настройки и обеспечивает стабильную работу при любых условиях эксплуатации.
