Циклоны - эффективные средства очистки воздуха и газовоздушных смесей, используемые в различных сферах. Один из таких циклонов, заслуживающий особого внимания, это универсальный циклон ЦН 15-650. Устройство широко используется для очистки от сухой и слабослипающейся пыли. Он отличается эффективностью и надежностью, поэтому его часто применяют в различных отраслях промышленности:
- Химическая.
- Нефтеперерабатывающая.
- Деревообрабатывающая.
- Машиностроительная.
- Металлургия.
- Энергетика.
- Производство строительных материалов.
- Воздушная транспортировка материалов и многое другое.
Пылеуловитель чаще всего используется для удаления пыли, сажи и золы.
Основные характеристики и конструктивные особенности

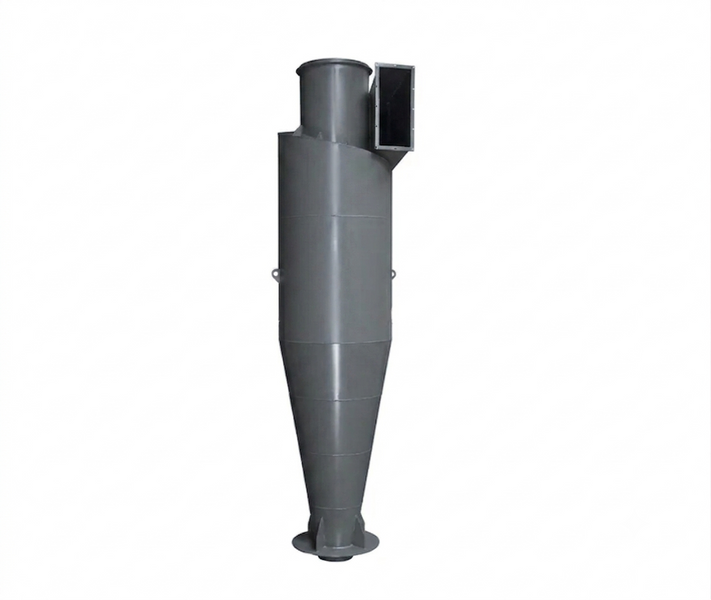

Циклон ЦН 15-650 - мощное устройство, обладающее следующими характеристиками:
- Эффективность очистки составляет 85-98% для частиц пыли размером от 10 мкм.
- Производительность достигает 4460 м³/час.
- Внутренний диаметр циклона составляет 650 мм.
- Входной патрубок наклонен под углом 15°.
- Рабочая температура циклона может быть в диапазоне от -40 до 200°C.
Универсальный циклон ЦН 15-650 имеет свою маркировку, которая отражает его основные характеристики. Разберем ее подробнее:
- ЦН - циклон конструкции НИИОгаза.
- 15 - наклон патрубка на входе по отношению к горизонтальной поверхности (15°).
- 650 - внутренний диаметр циклона в миллиметрах.
- Циклон ЦН-15-650 изготавливается из листового металла толщиной от 1,5 до 3,0 мм. Толщина используемого материала напрямую влияет на конечную стоимость циклона ЦН-15-650.
Технические характеристики циклона ЦН 15-650 включают в себя следующие параметры:
- Производительность: 3825 - 4460 м³/час.
- Скорость потока: 2,5 - 4,0 м/с.
- Давление (максимальное): 5 кПа.
- Диаметр корпуса: 650 мм.
- Габаритная высота: 2964 мм.
- Масса: 190 кг.
Технические параметры работы аспирационной установки ЦН 15-650 могут варьироваться в зависимости от различных факторов, таких как скорость воздуха, разрежение, запыленность, влажность, дисперсность и другие.
Оборудование имеет прочную и надежную конструкцию, а его габаритно-присоединительные размеры следующие:
- Входной патрубок: наклонен под углом 15° относительно горизонтали. Он сварным способом соединен с корпусом циклона и имеет фланцевое соединение с трубопроводом подачи воздуха или газа. Размер входного отверстия составляет 86×206 мм.
- Цилиндрическая часть корпуса выполнена из листовой углеродистой стали. Внутренний диаметр составляет 650 мм. Соединения между элементами циклона выполнены сваркой.
- Коническая часть корпуса также изготовлена из листовой углеродистой стали. Нижняя часть имеет приваренный фланец, а соединение усилено лапами. Коническая часть выполняет роль отделения пылевых частиц и поддержания необходимого давления в циклоне.
- Выхлопная труба изготовлена из того же материала, что и корпус циклона, и имеет внутренний диаметр 177 мм.
Циклон ЦН-15-650 - надежное и эффективное решение для очистки воздуха. Его компактные размеры и прочная конструкция делают это оборудование идеальным для различных промышленных задач.
