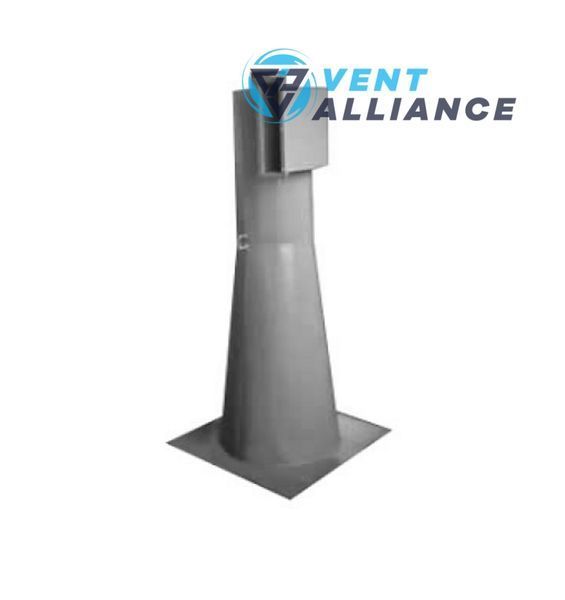

Циклон ЦОК 7

Циклон с обратным конусом (ЦОК) – это надежное оборудование инерционного типа, созданное для сухой очистки воздуха и газо-воздушных смесей от абразивной и мелкодисперсной пыли. В исключительных случаях устройство справляется и с более сложными загрязнениями – например, с сажей или тальком.

Циклон ЦОК применяется в условиях умеренного климата при температуре окружающей среды от –40 °С до +40 °С, что делает его универсальным решением для большинства промышленных предприятий.

Расшифровка маркировки

ЦОК-7:

• Ц – циклон;

• ОК – обратный корпус;

• 7 – типоразмер.

Область применения

Пылеуловители ЦОК востребованы в самых разных сферах:

• цеха по термо- и мехобработке металлов;

• литейные и машиностроительные производства;

• энергетическая отрасль;

• деревообработка;

• выпуск строительных материалов.

Назначение циклона ЦОК:

• улавливание абразивной пыли в металлообработке;

• удаление стружки в деревообработке;

• очистка воздуха от сажи в дымоходах;

• удаление талька в покрасочных цехах;

• фильтрация строительной пыли и мусора.

Особенности конструкции

Главное отличие циклона ЦОК – отсутствие классической конической части, что снижает износ оборудования при работе с абразивными частицами.

Ключевые преимущества:

• внутренний корпус в нижней части предотвращает повторный вынос осевшей пыли;

• повышенная надежность и долговечность конструкции;

• возможность выбора исполнения:

  • с выдвижным ящиком для пыли,

  • на кронштейне с бункером,

  • на подставке с бункером.

Стандартная комплектация:

• корпус с входным патрубком;

• внутренний конус;

• выхлопная труба;

• пылесборник;

• паспорт изделия.

Принцип работы

Загрязненный воздух подается сверху в корпус циклона. Под действием центробежной силы частицы пыли отбрасываются к стенкам и опускаются в пылесборник. Внутренний корпус препятствует повторному подъему пыли. После нескольких оборотов очищенный воздух выходит через верхний патрубок.

Монтаж

• установка возможна как на открытых, так и на закрытых производственных площадках;

• монтаж выполняется с соблюдением СНиП и проектной документации;

• рекомендуется герметизация соединений воздуховодов;

• при установке вентилятора перед циклоном используется пылевой вентилятор;

• при установке вентилятора после циклона необходимо применять модель ВР 287-46.

Типоразмеры циклонов ЦОК

Циклон ЦОК – это простое, надежное и долговечное решение для сухой очистки воздуха от абразивной пыли. Благодаря прочной конструкции и минимальному износу он идеально подходит для работы в тяжелых промышленных условиях.
