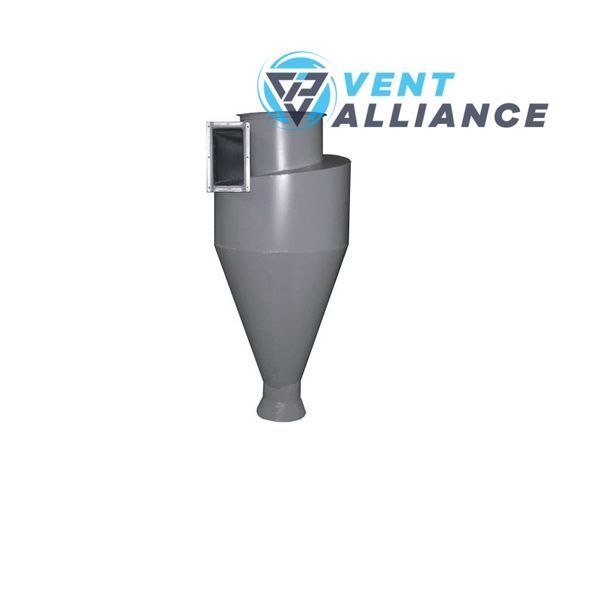

Циклон ЦРк-750

Циклон ЦРк-750 представляет собой модернизированную модель циклона серии ЦР. Его основное назначение — очистка воздуха и газовоздушных смесей от различных типов пыли: зерновой, древесной, цементной, пластиковой, а также от опилок и стружки. Устройство применяется преимущественно в системах пневмотранспорта и аспирации, но не рекомендуется для работы с липкой, волокнистой и слишком мелкодисперсной пылью.

Сферы применения:

• деревообработка и мебельное производство;

• металлообработка;

• производство строительных материалов;

• переработка зерна, работа на элеваторах и в мельницах;

• пищевая промышленность;

• сельское хозяйство;

• процессы сушки и агломерации;

• транспортировка сыпучих материалов.

Особенности конструкции

Главным отличием циклона ЦРк от стандартного циклона ЦР является укороченный корпус, что делает модель более компактной и удобной для установки в помещениях с ограниченной площадью.

Еще одна особенность — низкое аэродинамическое сопротивление, благодаря которому оборудование можно использовать в комплектации с вентиляторами и двигателями меньшей мощности. Это снижает энергозатраты и повышает экономичность эксплуатации.

Расшифровка маркировки ЦРк-750:

• Ц — циклон;

• Р — разгрузитель;

• К — короткий (укороченный корпус);

• 750 — диаметр цилиндра циклона, мм.

Таблица габаритов и характеристик циклона серии ЦРк

Конструкция и комплектация

Циклон состоит из цилиндрической и конической частей.

Стандартная комплектация:

• корпус (цилиндрическая и коническая части);

• входной и выходной патрубки;

• улитка.

Дополнительная комплектация (по согласованию):

• бункер для сбора пыли;

• сборник очищенной смеси;

• постамент.

Материал изготовления — углеродистая сталь. По заказу возможна нержавеющая или легированная сталь.

Принцип работы

Пылевоздушная смесь подается в циклон через входной патрубок, расположенный сверху. Внутри корпуса поток закручивается по спирали. Под действием центробежной силы частицы пыли и опилки отбрасываются к стенкам и постепенно оседают вниз, попадая в пылесборный бункер.

Очищенный воздух поднимается в верхнюю часть корпуса и выходит через выходной патрубок. Такой принцип обеспечивает надежное разделение частиц и эффективность работы циклона.

Монтаж

Монтаж циклона возможен как на открытых площадках, так и внутри производственных помещений.

Основные требования:

• соблюдение норм СНиП и рабочего проекта;

• максимальная герметизация соединений воздуховодов;

• корректная установка всех элементов системы.

При размещении вентилятора перед циклоном применяется пылевой вентилятор. Если используется раскручиватель воздуха, то вентилятор можно устанавливать после циклона (рекомендуется модель ВР 287-46).

Преимущества ЦРк-750

• Компактность и возможность установки в ограниченном пространстве.

• Низкое аэродинамическое сопротивление.

• Снижение энергопотребления за счет использования вентиляторов меньшей мощности.

• Универсальность применения в разных отраслях промышленности.

• Возможность комплектации дополнительными узлами под требования заказчика.
