Циклоны серии УЦ-38-500 предназначены для эффективной очистки воздуха и пылевоздушных смесей от нелипких и неволокнистых частиц. Они удаляют мелкодисперсную мучную пыль, древесные отходы (стружку, опилки), а также шлифовальную пыль.
Оборудование успешно используется:
-
в мукомольной и крупяной промышленности;
-
на деревообрабатывающих и лесопильных предприятиях;
-
в сельском хозяйстве и при транспортировке зерна;
-
в системах пневмотранспорта, аспирации и вентиляции;
-
на производствах стройматериалов.
Принцип работы
Работа циклона основана на действии центробежной силы:
-
Загрязнённый воздух подаётся во входной патрубок, расположенный тангенциально к корпусу.
-
Внутри цилиндрической части формируется спиралевидный поток.
-
Под действием инерции частицы пыли и отходов осаждаются и попадают в бункер.
-
Очищенный воздух через выходной патрубок выводится наружу.
Эффективность очистки достигает 98–99% для одиночной конструкции и до 99,5% при групповой установке.
Конструкция и комплектация
Циклон УЦ-38 состоит из двух частей: цилиндрической и конической.
Стандартная комплектация:
Дополнительная комплектация (по заказу):

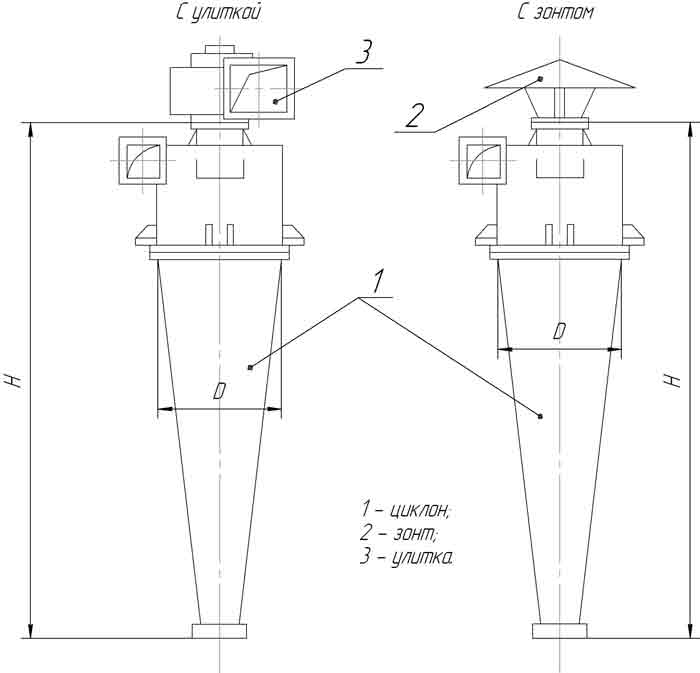

Габаритные размеры циклона УЦ-38
| Модель циклона |
Диаметр корпуса, мм |
Высота, мм |
Ширина*, мм |
Производительность, м³/ч |
Масса, кг |
| УЦ-38-250 |
250 |
1450 |
600 |
700 – 900 |
28 |
| УЦ-38-400 |
400 |
1950 |
780 |
1600 – 2200 |
42 |
| УЦ-38-500 |
500 |
2250 |
950 |
2400 – 3200 |
56 |
| УЦ-38-630 |
630 |
2600 |
1200 |
3500 – 4700 |
74 |
| УЦ-38-710 |
710 |
2900 |
1350 |
4600 – 6000 |
95 |
| УЦ-38-850 |
850 |
3400 |
1600 |
6000 – 7500 |
135 |
*Ширина указана по максимальному габариту вместе с патрубками (может немного отличаться в зависимости от комплектации).
Материалы изготовления
-
Базовое исполнение – углеродистая сталь ст3;
-
Для эксплуатации ниже –40 °C – низколегированная сталь;
-
Для агрессивных и абразивных сред – нержавеющие стали (AISI 304, 316, 321).
Циклоны изготавливаются в правом или левом исполнении, где направление вращения соответствует движению воздушного потока.
Условия эксплуатации
-
Установка возможна как в помещении, так и на открытых площадках;
-
Рабочая температура: от –40 °C до +40 °C;
-
Удаляемая пыль должна быть сухой, без липких и волокнистых примесей;
-
Монтаж и обслуживание выполняются квалифицированным персоналом.
Технические характеристики
-
Диаметр корпуса: от 250 мм до 850 мм;
-
Производительность: от 790 м³/ч до 7000 м³/ч (в зависимости от модели);
-
Эффективность очистки: 98–99,5%;
-
Монтаж: на всасывание (с улиткой) или на нагнетание (с зонтом).
