Вентилятор ВЦ 14-46 (ВР 287-46) №2 из нержавеющей стали

ВЦ 14-46 (ВР 287-46) — радиальный промышленный вентилятор среднего давления с рабочим колесом диаметром 200 мм, предназначенный для перемещения воздуха и газовоздушных смесей в системах вентиляции, кондиционирования и технологического воздухообмена.

Вентилятор относится к общепромышленному оборудованию и выпускается в нескольких вариантах комплектации с электродвигателями различной мощности. Благодаря этому можно подобрать модель под конкретный требуемый расход воздуха и сопротивление вентиляционной сети — от сравнительно небольших систем до установок, где требуется производительность до 3,1 тыс. м³/ч и давление до 1300 Па.

Исполнение НЖ предусматривает использование нержавеющей стали в основных элементах конструкции, благодаря чему вентилятор отличается повышенной устойчивостью к коррозионному воздействию по сравнению со стандартными исполнениями. Такое решение особенно актуально для помещений с повышенной влажностью, предприятий пищевой промышленности, производственных и технологических объектов, где оборудование должно быть устойчивым к воздействию окружающей среды и регулярно очищаться.

Конструкция вентилятора ВР 287-46 №2

ВР 287-46 №2 представляет собой центробежный вентилятор одностороннего всасывания. Основными элементами конструкции являются рабочее колесо, спиральный корпус, входной коллектор, станина и электродвигатель.

Рабочее колесо имеет сварную конструкцию и оснащено лопатками, загнутыми вперед. При вращении колеса воздух поступает через входной патрубок, захватывается лопатками и под воздействием центробежной силы перемещается к периферии рабочего колеса. Далее воздушный поток поступает в спиральный корпус, где его скорость преобразуется в статическое давление, после чего воздух направляется в выходной патрубок.

Такой принцип работы позволяет вентилятору создавать достаточно высокое давление для преодоления сопротивления воздуховодов, фильтров, клапанов, решеток, фасонных элементов и другого оборудования вентиляционной системы.

Компактные размеры рабочего колеса при этом позволяют получить хорошее сочетание производительности и давления без необходимости использования крупногабаритного вентиляционного оборудования.

Габаритные размеры

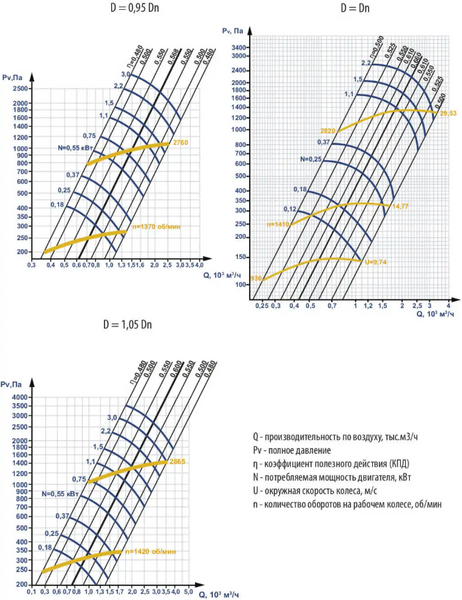

Аэродинамические характеристики

Рабочее колесо и привод

Рабочее колесо вентилятора имеет диаметр 200 мм и сварную конструкцию. Количество и геометрия лопаток обеспечивают необходимые аэродинамические характеристики вентилятора.

В зависимости от выбранной комплектации оборудование комплектуется трехфазным асинхронным электродвигателем соответствующей мощности.

Для данной серии доступны следующие варианты:

• 0,37 кВт / 1500 об/мин — двигатель АИР63В4;

• 0,55 кВт / 1500 об/мин — двигатель АИР71А4;

• 0,75 кВт / 1500 об/мин — двигатель АИР71В4;

• 1,1 кВт / 3000 об/мин — двигатель АИР71В2;

• 1,5 кВт / 3000 об/мин — двигатель АИР80А2;

• 2,2 кВт / 3000 об/мин — двигатель АИР80В2.

Таким образом, при выборе вентилятора необходимо учитывать не только мощность двигателя, но и требуемую рабочую точку системы — расход воздуха и давление.

Нержавеющее исполнение НЖ

Одним из основных преимуществ данной модификации является исполнение из нержавеющей стали. Оно предназначено для условий, в которых стандартное металлическое исполнение может быть менее подходящим из-за повышенной влажности, требований к санитарному состоянию оборудования или воздействия внешней среды.

Нержавеющая сталь обладает высокой устойчивостью к коррозии, хорошо переносит регулярную очистку и сохраняет внешний вид и эксплуатационные свойства при длительном использовании.

Поэтому вентиляторы в исполнении НЖ могут применяться там, где важно минимизировать риск коррозионного повреждения металлических элементов и обеспечить возможность регулярного обслуживания оборудования.

При этом нержавеющее исполнение не следует автоматически считать подходящим для любых химически агрессивных веществ. Если вентилятор предназначен для перемещения кислотных, щелочных или других химически активных газов, совместимость материала с конкретной рабочей средой необходимо предварительно уточнить.

Условия эксплуатации

Вентилятор предназначен для перемещения воздуха и газовоздушных смесей с температурой до +80 °C.

Допустимая температура окружающей среды — ориентировочно от −40 до +40 °C. Для отдельных климатических исполнений диапазон может отличаться.

Перемещаемая среда не должна содержать липких веществ и волокнистых материалов. Допустимое содержание пыли и твердых механических примесей — до 100 мг/м³.

В стандартных условиях оборудование предназначено для работы со средами, коррозионная активность которых не превышает допустимую для соответствующего исполнения вентилятора.

Электродвигатель имеет степень защиты IP55, что обеспечивает защиту от проникновения пыли в опасных количествах и от воздействия водяных струй/брызг в пределах, предусмотренных данным классом защиты.

Монтаж и варианты исполнения

Конструкция вентилятора позволяет адаптировать оборудование под различные варианты монтажа.

В зависимости от исполнения могут предусматриваться:

• правое или левое направление вращения рабочего колеса;

• различные положения выходного патрубка;

• углы положения корпуса 0°, 45°, 90°, 135°, 180°, 270° и 315°;

• трехфазный электродвигатель с питанием от сети 380 В;

• другие варианты электродвигателя по согласованию с заказчиком;

• специальные исполнения оборудования для отдельных условий эксплуатации.

Благодаря возможности выбора положения выходного патрубка вентилятор можно установить в существующую вентиляционную систему с учетом направления воздуховодов и доступного монтажного пространства.

Перед заказом необходимо определить направление вращения и положение выходного патрубка, если эти параметры имеют значение для конкретной системы.

Производительность и давление

Для вентилятора ВР 287-46 №2 важно правильно понимать взаимосвязь между производительностью и давлением.

Максимальный расход воздуха не является постоянным значением, которое вентилятор будет выдавать при любых условиях. При увеличении сопротивления вентиляционной сети рабочая производительность изменяется. Поэтому оборудование необходимо подбирать по рабочей точке, в которой одновременно учитываются требуемый расход воздуха и необходимое давление.

Для расчета учитываются:

• длина воздуховодов;

• диаметр или сечение каналов;

• количество поворотов;

• переходы и тройники;

• фильтры;

• клапаны;

• решетки и диффузоры;

• шумоглушители;

• другие элементы вентиляционной системы.

Правильно подобранный вентилятор обеспечивает необходимый воздухообмен без работы вне оптимального режима.

Где применяется ВР 287-46 №2 НЖ

Нержавеющее исполнение расширяет область применения вентилятора в сравнении со стандартными промышленными моделями.

Оборудование может использоваться в:

• системах общеобменной вентиляции;

• приточно-вытяжных установках;

• промышленных и производственных помещениях;

• складских и вспомогательных помещениях;

• системах кондиционирования;

• системах охлаждения технологического оборудования;

• системах воздушного отопления;

• вентиляционных системах предприятий пищевой промышленности;

• объектах агропромышленного комплекса;

• элеваторах и других объектах хранения и переработки сельскохозяйственной продукции;

• технологических установках;

• системах аэрации;

• сушильных установках;

• других санитарно-технических системах, где требуется радиальный вентилятор среднего давления.

При проектировании конкретной системы необходимо учитывать характеристики перемещаемой среды и соответствие материала вентилятора условиям эксплуатации.

Преимущества ВР 287-46 №2 НЖ

Нержавеющее исполнение. Повышенная устойчивость основных элементов к коррозии делает вентилятор подходящим для эксплуатации в условиях повышенной влажности и на объектах с повышенными требованиями к материалу оборудования.

Среднее давление. Вентилятор способен работать в системах с заметным аэродинамическим сопротивлением, обеспечивая необходимый напор для перемещения воздуха по сети.

Несколько вариантов мощности. Наличие двигателей от 0,37 до 2,2 кВт позволяет подобрать оборудование под разные требования по производительности и давлению.

Компактное рабочее колесо. Диаметр рабочего колеса составляет 200 мм, что позволяет получить производительное оборудование при относительно небольших габаритах.

Промышленное назначение. Конструкция предназначена для использования в вентиляционных и технологических системах.

Различные варианты монтажа. Возможность выбора направления вращения и положения выходного патрубка позволяет адаптировать вентилятор под конфигурацию системы.

Простое техническое обслуживание. Конструкция промышленного вентилятора обеспечивает доступ к основным узлам для проведения регламентных работ.

Габариты

Габаритные размеры вентилятора зависят от конкретной комплектации и установленного электродвигателя. Для базового исполнения ориентировочные размеры составляют около 384 × 380 × 390 мм.

Поскольку различные варианты оснащаются электродвигателями разных типоразмеров, перед монтажом рекомендуется уточнять точные габаритные и присоединительные размеры именно выбранной комплектации.

Это особенно важно при установке вентилятора в существующее помещение, вентиляционную камеру или ограниченное монтажное пространство.

Как выбрать подходящую комплектацию

Выбор конкретного варианта ВР 287-46 №2 НЖ следует выполнять не только по мощности электродвигателя.

Сначала определяется необходимый расход воздуха, после чего рассчитывается аэродинамическое сопротивление вентиляционной сети. Полученные значения сопоставляются с характеристикой вентилятора.

Например, комплектация с двигателем 2,2 кВт и 3000 об/мин обеспечивает значительно больший диапазон производительности и давления, чем варианты с двигателями 0,37–0,75 кВт. Однако устанавливать более мощный двигатель просто «с запасом» не всегда целесообразно — оборудование должно соответствовать фактическим требованиям системы.

Если параметры вентиляционной сети неизвестны, перед покупкой рекомендуется предоставить специалисту схему системы, длину и сечение воздуховодов, количество основных сопротивлений и требуемый расход воздуха.

Заказ и комплектация

Перед оформлением заказа необходимо уточнить:

• мощность электродвигателя;

• частоту вращения;

• направление вращения;

• положение выходного патрубка;

• напряжение питания;

• точные габаритные и присоединительные размеры;

• условия эксплуатации;

• характеристики перемещаемой среды.

При необходимости специалист поможет подобрать соответствующую комплектацию по требуемому расходу воздуха и давлению.

ВР 287-46 №2 (ВЦ 14-46 №2) НЖ — промышленный радиальный вентилятор среднего давления для систем вентиляции и технологического воздухообмена, сочетающий компактную конструкцию, широкий выбор электродвигателей, производительность до 3100 м³/ч и нержавеющее исполнение. Это позволяет использовать оборудование в различных промышленных, коммерческих и технологических системах, где важны надежность, устойчивость к коррозии и стабильная работа вентиляционной установки.
