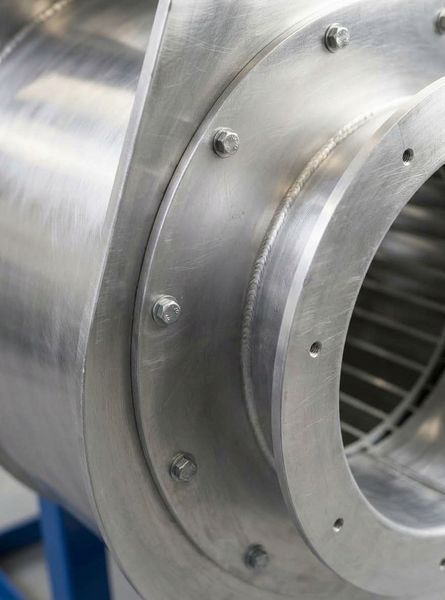

Вентилятор ВЦ 14-46 (ВР 287-46) №2,5 из алюминия

Центробежный вентилятор среднего давления ВЦ 14-46 (ВР 287-46) №2,5 в алюминиевом исполнении с электродвигателем — промышленный радиальный вентилятор одностороннего всасывания, предназначенный для перемещения воздуха и различных газовоздушных смесей в системах вентиляции, кондиционирования, воздушного отопления и технологических установках.

Типоразмер №2,5 оснащается рабочим колесом диаметром 250 мм. В зависимости от выбранного электродвигателя вентилятор может работать на частоте вращения 1500 или 3000 об/мин и обеспечивать различные значения производительности и давления.

Обозначения ВЦ 14-46 №2,5 и ВР 287-46 №2,5 используются для обозначения одной серии радиальных вентиляторов среднего давления. В каталогах также встречаются обозначения ВР-287-46.1, ВР 288-46, ВР 300-45 и другие аналоги.

Алюминиевое исполнение

Главная особенность данной модификации — изготовление проточной части вентилятора из алюминиевых сплавов.

Алюминиевое исполнение применяется в специальных условиях эксплуатации, в том числе при необходимости снизить риск образования фрикционных искр и обеспечить соответствующие требования к материалу проточной части. Для работы во взрывоопасных помещениях вентилятор должен поставляться именно в предусмотренном производителем взрывозащищенном исполнении вместе с соответствующим электродвигателем.

Само наличие алюминиевого корпуса или рабочего колеса не означает, что вентилятор автоматически подходит для любой взрывоопасной зоны. При заказе для такого объекта необходимо учитывать класс взрывоопасной зоны, категорию и группу перемещаемой смеси и подбирать соответствующую комплектацию.

Конструкция вентилятора ВЦ 14-46 №2,5

Вентилятор имеет классическую конструкцию промышленного радиального вентилятора:

• спиральный корпус;
• рабочее колесо диаметром 250 мм;
• входной патрубок;
• выходной патрубок;
• электродвигатель;
• станину и опорную конструкцию.

Рабочее колесо оснащается 32 лопатками, загнутыми вперед. Воздух поступает через входное отверстие, захватывается вращающимся рабочим колесом и под действием центробежной силы перемещается от центра к периферии. Затем поток поступает в спиральный корпус, где формируется необходимое давление, после чего направляется в выходной патрубок.

Конструктивное исполнение №1 предусматривает непосредственную установку рабочего колеса на вал электродвигателя. Благодаря этому конструкция получается достаточно компактной и не требует ременной передачи.

Спиральный корпус может поворачиваться с шагом 45°, а направление вращения рабочего колеса может быть правым или левым. Это позволяет подобрать положение вентилятора под конкретную схему воздуховодов и место установки.

Электродвигатель и разновидности ВЦ 14-46 №2,5

Вентилятор выпускается с электродвигателями различной мощности. Для алюминиевого исполнения доступны различные варианты в зависимости от производителя и назначения оборудования.

Варианты по мощности двигателя

ВЦ 14-46 №2,5 с двигателем 0,37 кВт

Компактный вариант для вентиляционных систем с относительно невысокой потребностью в производительности и давлении. В алюминиевом исполнении один из вариантов обеспечивает рабочую производительность около 1370 м³/ч при давлении около 440 Па.

ВЦ 14-46 №2,5 с двигателем 0,55–0,75 кВт

Подходит для систем, где требуется несколько большая производительность при частоте вращения 1500 об/мин. В зависимости от комплектации производительность может находиться примерно в диапазоне 1960–2500 м³/ч.

ВЦ 14-46 №2,5 с двигателем 1,1 кВт

Может поставляться как с двигателем на 1500 об/мин, так и в других вариантах исполнения. Для алюминиевой взрывозащищенной модификации производители указывают варианты с производительностью около 1860–2850 м³/ч в зависимости от частоты вращения и конкретного двигателя.

ВЦ 14-46 №2,5 с двигателем 2,2–3,0 кВт

Варианты с частотой вращения 3000 об/мин предназначены для систем, где необходим более высокий напор. Для алюминиевых специальных исполнений встречаются рабочие точки около 2550–3500 м³/ч и давление до примерно 2000 Па.

ВЦ 14-46 №2,5 с двигателем 4,0–7,5 кВт

Более мощные комплектации предназначены для вентиляционных и технологических систем с повышенными требованиями к производительности и давлению.

Для специальных алюминиевых исполнений производители указывают варианты с производительностью примерно 4250–5800 м³/ч при давлении до 2380 Па.

Габаритные размеры

Аэродинамические характеристики

Основные характеристики

Для ВЦ 14-46 №2,5 характерны:

• тип — центробежный радиальный вентилятор среднего давления;
• типоразмер — №2,5;
• диаметр рабочего колеса — 250 мм;
• всасывание — одностороннее;
• количество лопаток — 32;
• лопатки — загнуты вперед;
• конструктивное исполнение — №1;
• привод — непосредственный от электродвигателя;
• направление вращения — правое или левое;
• положение корпуса — с возможностью поворота с шагом 45°;
• материал специального исполнения — алюминиевые сплавы;
• температура перемещаемой среды — до +80 °C для соответствующих исполнений;
• варианты электродвигателей — различная мощность и частота вращения.

Для стандартного исполнения серии также указывается диапазон производительности примерно 1700–5200 м³/ч и рабочего давления 400–2150 Па, однако для алюминиевых и взрывозащищенных модификаций необходимо ориентироваться на характеристики конкретной комплектации.

Для каких сред предназначен

Вентилятор применяется для перемещения:

• воздуха;
• газовоздушных смесей;
• технологических газовых сред в рамках допустимых условий эксплуатации;
• сред, для которых требуется специальное материальное исполнение вентилятора.

Для стандартных вариантов перемещаемая среда не должна содержать липких веществ, волокнистых материалов и большого количества твердых механических примесей. Для стандартной серии указывается допустимое содержание твердых примесей до 100 мг/м³.

Если предполагается работа с химически агрессивными, взрывоопасными или иными специальными средами, необходимо выбирать соответствующее исполнение оборудования.

Монтаж и варианты исполнения

Конструкция вентилятора позволяет адаптировать оборудование под различные варианты монтажа.

В зависимости от исполнения могут предусматриваться:

• правое или левое направление вращения рабочего колеса;

• различные положения выходного патрубка;

• углы положения корпуса 0°, 45°, 90°, 135°, 180°, 270° и 315°;

• трехфазный электродвигатель с питанием от сети 380 В;

• другие варианты электродвигателя по согласованию с заказчиком;

• специальные исполнения оборудования для отдельных условий эксплуатации.

Благодаря возможности выбора положения выходного патрубка вентилятор можно установить в существующую вентиляционную систему с учетом направления воздуховодов и доступного монтажного пространства.

Перед заказом необходимо определить направление вращения и положение выходного патрубка, если эти параметры имеют значение для конкретной системы.

Область применения

ВЦ 14-46 (ВР 287-46) №2,5 алюминиевый может применяться в:

• промышленных системах вентиляции;
• приточно-вытяжных установках;
• системах кондиционирования воздуха;
• системах воздушного отопления;
• технологической вентиляции;
• производственных помещениях;
• складских и промышленных объектах;
• химических и нефтехимических производствах;
• технологических установках;
• системах вентиляции взрывоопасных помещений — при соответствующем взрывозащищенном исполнении;
• других объектах, где требуется радиальный вентилятор среднего давления со специальным материалом проточной части.

Преимущества алюминиевого ВЦ 14-46 №2,5

Алюминиевое исполнение. Алюминиевые сплавы позволяют использовать вентилятор в специальных условиях, где требуется соответствующий материал проточной части.

Возможность применения во взрывоопасных системах. Специальные исполнения вентилятора из алюминиевых сплавов выпускаются для работы в соответствующих взрывоопасных средах. При этом вентилятор должен комплектоваться подходящим взрывозащищенным электродвигателем.

Среднее давление. Вентилятор способен работать в системах с аэродинамическим сопротивлением воздуховодов и оборудования.

Большой выбор двигателей. Возможность выбора мощности позволяет подобрать комплектацию под требуемую рабочую точку.

Поворотный корпус. Положение выходного патрубка можно адаптировать к схеме вентиляционной системы.

Непосредственный привод. Исполнение №1 не требует ременной передачи, что упрощает конструкцию.

Как подобрать ВЦ 14-46 №2,5

При выборе вентилятора необходимо учитывать не только мощность двигателя, но и реальные параметры вентиляционной системы.

Для правильного подбора определяются:

• требуемая производительность, м³/ч;
• необходимое давление, Па;
• сопротивление воздуховодов;
• длина и сечение вентиляционной сети;
• количество поворотов и фасонных элементов;
• сопротивление фильтров, клапанов, решеток и других элементов;
• температура перемещаемой среды;
• наличие пыли и механических примесей;
• химический состав среды;
• необходимость взрывозащищенного исполнения.

После определения этих параметров выбирается конкретная рабочая точка вентилятора и соответствующий электродвигатель.

Важно при заказе

Если ВЦ 14-46 (ВР 287-46) №2,5 алюминиевый планируется использовать во взрывоопасной зоне, необходимо заказывать не просто алюминиевый вентилятор, а соответствующее взрывозащищенное исполнение ВЗ/ВЗИ с подходящим взрывозащищенным электродвигателем. Конкретная модификация подбирается с учетом характеристик взрывоопасной среды и требований объекта.

Центробежный вентилятор среднего давления ВЦ 14-46 (ВР 287-46) №2,5 алюминиевый с электродвигателем — промышленное оборудование с рабочим колесом диаметром 250 мм, предназначенное для систем вентиляции и технологического перемещения воздуха и газовоздушных смесей. Различные варианты мощности и частоты вращения позволяют подобрать оборудование под требуемую производительность и давление, а алюминиевое исполнение используется для специальных условий эксплуатации, включая соответствующие взрывозащищенные системы.
