| Электродвигатель | Мощность | Частота | Производительность | Давление | Вес |
| АИР112МВ6 | 4 кВт | 1000 об/мин | 9000 м³/ч | 1060 Па | 50 кг |
| АИР132S6 | 5,5 кВт | 1000 об/мин | 14000 м³/ч | 1100 Па | — |
| АИР132М6 | 7,5 кВт | 1000 об/мин | 15100 м³/ч | 1180 Па | — |
| АИР160S6 | 11 кВт | 1000 об/мин | 18000 м³/ч | 1200 Па | — |
| АИР132М4 | 11 кВт | 1500 об/мин | 13050 м³/ч | 2300 Па | — |
| АИР160S4 | 15 кВт | 1500 об/мин | 15200 м³/ч | 2500 Па | — |
| АИР160М4 | 18,5 кВт | 1500 об/мин | 17000 м³/ч | 2570 Па | 142 кг |
| АИР180S4 | 22 кВт | 1500 об/мин | 19500 м³/ч | 2725 Па | — |
| АИР180М4 | 30 кВт | 1500 об/мин | 23000 м³/ч | 2800 Па | — |

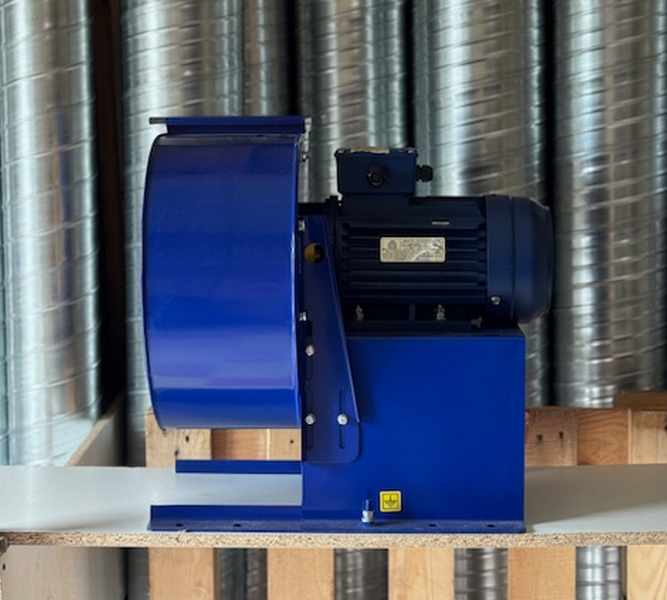

Центробежный вентилятор среднего давления ВЦ 14-46 (ВР 287-46) №5 из разнородных металлов с двигателем — промышленное вентиляционное оборудование для перемещения воздуха и газовоздушных смесей в приточных, вытяжных и технологических системах. Модель предназначена для работы в составе вентиляционных сетей, где необходимо обеспечить организованное движение воздушного потока через воздуховоды и технологические элементы.
Типоразмер №5 является одним из вариантов серии ВЦ 14-46 (ВР 287-46). Исполнение из разнородных металлов предусматривает использование материалов с различными свойствами для отдельных частей конструкции, а электродвигатель обеспечивает механический привод рабочего колеса.
Как работает вентилятор ВЦ 14-46 №5
В основе работы оборудования лежит центробежный принцип перемещения воздуха. Воздушный поток поступает через входную часть к рабочему колесу. Во время вращения лопатки захватывают воздух и перемещают его от центральной области к периферии.
После выхода из рабочего колеса поток попадает в корпус вентилятора, где формируется необходимое направление движения, после чего воздух через нагнетательный патрубок поступает в вентиляционную сеть.
Такая схема работы подходит для систем с разветвленной сетью воздуховодов и аэродинамическим сопротивлением, которое необходимо преодолевать при перемещении воздуха.
Особенности исполнения из разнородных металлов
Конструкция модели №5 из разнородных металлов предусматривает применение различных металлических материалов для отдельных элементов вентилятора. Такой подход позволяет учитывать функциональную нагрузку каждой детали и условия ее работы.
Для различных конструктивных частей могут иметь значение механическая прочность, устойчивость к износу, воздействию температуры, влажности или перемещаемой среды. Фактический состав материалов определяется конкретным исполнением оборудования.
Поэтому вентилятор может использоваться в промышленных системах, где важны правильный подбор материалов и соответствие конструкции условиям эксплуатации.
Основные конструктивные элементы
Вентилятор ВЦ 14-46 (ВР 287-46) №5 включает комплекс узлов, необходимых для стабильной работы вентиляционной системы:
- корпус из металлических конструктивных элементов;
- центробежное рабочее колесо;
- входной патрубок;
- нагнетательный патрубок;
- вал и приводной механизм;
- электродвигатель;
- опорные и монтажные элементы.
Рабочее колесо формирует воздушный поток, а корпус направляет его к выходной части вентилятора. Электродвигатель обеспечивает вращение рабочего колеса и передачу необходимой механической энергии.
Габаритные размеры
Аэродинамические характеристики
Монтаж и эксплуатация
Конструкция вентилятора позволяет адаптировать оборудование под различные варианты монтажа.
В зависимости от исполнения могут предусматриваться:
-
правое или левое направление вращения рабочего колеса;
-
различные положения выходного патрубка;
-
углы положения корпуса 0°, 45°, 90°, 135°, 180°, 270° и 315°;
-
трехфазный электродвигатель с питанием от сети 380 В;
-
другие варианты электродвигателя по согласованию с заказчиком;
-
специальные исполнения оборудования для отдельных условий эксплуатации.
Вентилятор монтируется в соответствии с проектной документацией и требованиями к установке промышленного вентиляционного оборудования.
Перед заказом конкретного исполнения необходимо определить параметры вентиляционной сети, необходимый воздушный поток, сопротивление системы и режим работы. На основании этих данных подбирается соответствующий электродвигатель.
Для стабильной работы оборудования необходимо обеспечить надёжное крепление вентилятора, правильное подключение электродвигателя и регулярный технический контроль.
Область применения
Промышленный вентилятор ВЦ 14-46 №5 может использоваться для оснащения различных вентиляционных и технологических систем:
- приточной вентиляции;
- вытяжных вентиляционных установок;
- систем общеобменной вентиляции;
- местного удаления воздуха;
- вентиляции производственных помещений;
- промышленных цехов и мастерских;
- складских и технических помещений;
- технологических вентиляционных установок;
- систем удаления загрязненного воздуха;
- сетей для перемещения газовоздушных смесей.
Конкретная область применения определяется характеристиками вентиляционной сети и параметрами среды, которую необходимо перемещать.
Преимущества ВЦ 14-46 (ВР 287-46) №5
К основным особенностям модели относятся:
- центробежный принцип работы для перемещения воздуха через вентиляционные сети;
- типоразмер №5 для подбора оборудования в соответствии с потребностями системы;
- конструкция из разнородных металлов;
- электродвигатель в составе вентилятора;
- возможность применения в приточных и вытяжных системах;
- использование в промышленных и технологических установках;
- конструкция, пригодная для регулярного технического обслуживания;
- возможность использования в системах с воздуховодами и дополнительными элементами вентиляционной сети.
Типоразмерный ряд
Серия ВЦ 14-46 (ВР 287-46) представлена несколькими типоразмерами, что позволяет выбрать оборудование в соответствии с необходимыми параметрами вентиляционной системы.
В типоразмерный ряд входят:
№2, №2,5, №3,15, №4, №5, №6,3, №8.
Помимо типоразмера, вентиляторы могут отличаться материалами и конструктивным исполнением. Представленная модель №5 из разнородных металлов с двигателем сочетает металлическую конструкцию отдельных узлов с электрическим приводом.
Центробежный вентилятор среднего давления ВЦ 14-46 (ВР 287-46) №5 из разнородных металлов с двигателем — промышленное оборудование для перемещения воздуха и газовоздушных смесей в вентиляционных и технологических сетях.
Центробежная конструкция обеспечивает организованное движение воздушного потока, а исполнение из разнородных металлов позволяет учитывать функциональное назначение отдельных деталей и условия эксплуатации. Электродвигатель обеспечивает привод рабочего колеса и возможность использования вентилятора в составе соответствующей вентиляционной установки.
Перед выбором и монтажом оборудования необходимо учитывать требуемую производительность, давление, сопротивление сети, характеристики воздуховодов и свойства перемещаемой среды.
