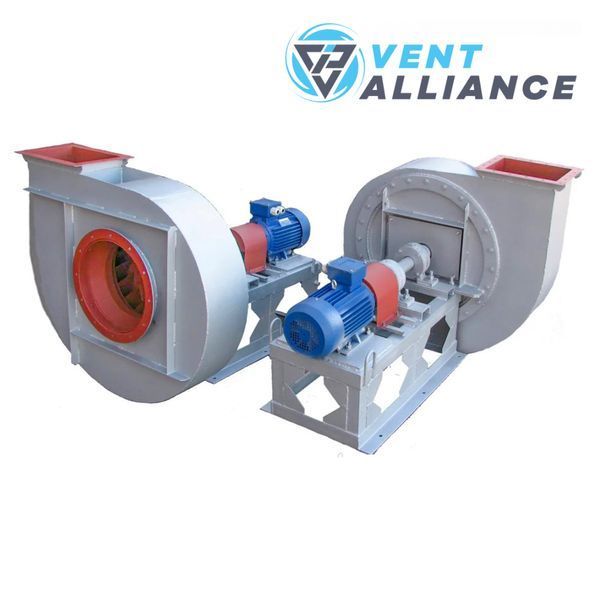

Димосос ДН №10 Схема 3 с двигателем 15 кВт 1000 об/мин

Дымосос ДН №10 схема 3 устройство, рассчитанное на длительный режим работы, имеющее высокую степень износостойкости. С помощью такого оборудования можно удалить отработанную газо-воздушную смесь, в которой находятся продукты сгорания. Компактные размеры оборудования позволяют установить его в различных условиях. Кроме того, дымосос ДН 10 схема 3 имеет широкую сферу применения, успешно справляясь с поставленной задачей. Наша компания предлагает оригинальное оборудование высокого качества по приемлемой стоимости. Заказать дымосос с доставкой вы можете в любое удобное время.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ

Дымосос используют в установках общепромышленного направления - везде, где нужно удалить газо-воздушную смесь в одностороннем направлении для дальнейшей очистки. Дымосос от обычного вентилятора отличается более плотными стенками корпуса, что необходимо для долговечности оборудования. Дымососы можно применять как самостоятельно, так и вместе с вентиляционной системой. Стандартное исполнение - это корпус из углеродистой стали. Возможны две схемы исполнения. Первый вариант - колесо крепится на валу двигателя. Таким образом достигаются компактные размеры оборудования. Второй вариант - рабочее колесо крепится к двигателю типа АИР с помощью промузла. Именно по этой схеме сделан дымосос данной модели. Такая конструкция делает оборудование более долговечным, а также устойчивым к негативным факторам.

Дымосос отличается высокой производительностью - очистка газо-воздушной смеси возможна с эффективностью 90%. Есть система улавливания золы, которая позволит котельному оборудованию служить дольше. Устанавливать дымосос можно на газо-мазутных и твердотопливных котлах. Он отлично справится с отведением газов и дыма, которые вырабатываются после сгорания топлива. Применяют эту модель как в качестве индивидуального, так и параллельного элемента в системе. Дымосос удаляет не только сам дым, но также пыль и газы, кроме взрывоопасных.

Габаритные размеры

Аэродинамические характеристики

КОНСТРУКЦИЯ ДЫМОСОСА СОСТОИТ ИЗ СЛЕДУЮЩИХ ЭЛЕМЕНТОВ:

• Станина.
• Рабочее колесо.
• Двигатель.
• Корпус.
• Направляющий аппарат.

Основное исполнение предполагает изготовление сварного корпуса из углеродистой стали. Он имеет спиралевидную форму, поворотную конструкцию. Утолщенные стенки позволяют защищать оборудование от негативных внешних факторов.

ПОЛОЖЕНИЕ КОРПУСА ДЫМОСОСА

Схема разворота корпуса правого вращения (вид со стороны двигателя)

Схема разворота корпуса левого вращения (вид со стороны двигателя)

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖА УСТРОЙСТВА

Дымососы предназначены для использования в определенных условиях, которые нужно строго соблюдать. Это гарантирует не только производительность техники, но и безопасность ее работы. Соблюдать необходимо такие рекомендации:

• Производительность котла или другой установки должна находиться в рамках от 2,5 до 25 т\ч.
• Максимальная температура перемещаемой смеси - 200 градусов по Цельсию.
• В умеренном климате категория размещения будет третьей, в тропическом - вторая (нужен навес для защиты оборудования от негативных внешних факторов).

Дымососы поставляются в собранном виде, в комплект входит все то, что необходимо для его работы. Возможна поставка и элементов по отдельности. Есть подробная инструкция о том, как правильно использовать устройство, проводить его техническое обслуживание и ремонт.

Монтаж вентилятора должен осуществляться по таким правилам:

• Выбор места для установки должен быть таким, чтобы уровень шума не превышал допустимый для другого оборудования.
• Снижение уровня шума возможно при помощи звукоизоляции корпуса дымососа и\или трубопроводов.
• Снаружи конструкция вентилятора должна быть покрыта теплоизоляцией.
• Перед вентилятором всегда должен стоять компенсатор.
• Установка должна обеспечить в дальнейшем свободный доступ к устройству.

Если требуется предварительный просмотр для того, чтобы определить поломку или место вибрации, на корпусе имеется специальный люк. Если его снять, то можно легко просматривать проточную часть оборудования. Перед тем, как начать ремонт или осмотр, нужно дождаться остановки всех движущихся частей дымососа. Для этого его нужно полностью отключить от сети. Перед запуском устройства в работу нужно провести тестовый пуск. Если в процессе вы обнаружите посторонние шумы или вибрацию, остановите работу вентилятора и проведите осмотр. Обратите внимание на то, что обслуживание и монтаж оборудования доложен производить человек с профильными знаниями и навыками.

КАК ЗАКАЗАТЬ ОБОРУДОВАНИЕ?

Для заказа дымососа данной модели воспользуйтесь кнопкой купить, размещенной рядом с описанием устройства. В форме укажите данные для отправки, а также выберите способ оплаты. Можно оформить заказа по телефону, обратившись к нашим менеджерам. Они же помогут вам, ответив на дополнительные вопросы по поводу товара или особенностей заказа.
