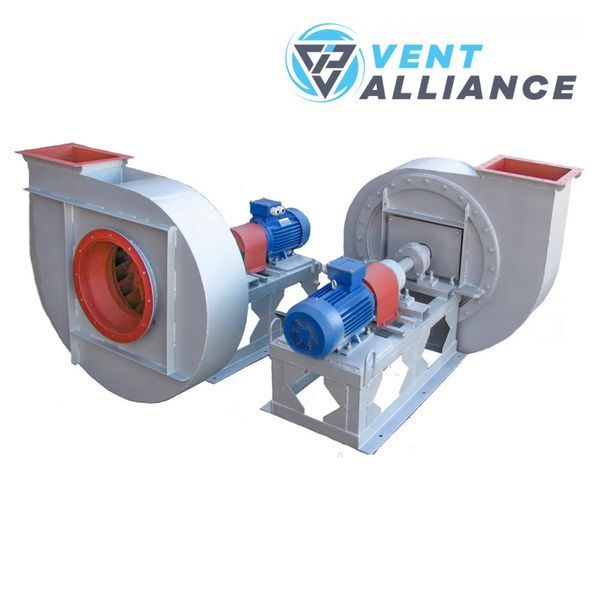

Димосос ВДН №9 Схема 3 с двигателем 22 кВт 1500 об/мин

Дымосос ВДН №9 схема 3 устройство одностороннего всасывания, которые используют для отвода газообразных смесей, продуктов сгорания топлива. Применяют оборудование для агрегатов и котельных установок, газомазутных устройств. Устанавливать его можно за котлом, а перед и после дымососов стоят компенсаторы. Наша компания предлагает дымососы модели ВДН 5 схема 3 по приемлемой цене с доставкой в ваш город. Мы гарантируем, что вы получите оригинальное оборудование, которое полностью соответствует описанию на сайте.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ДЫМОСОСОВ ВДН №9 СХЕМА 3

Дымосос от обычного вентилятора отличается более плотными стенками корпуса, что необходимо для долговечности оборудования. На лопатках устройства есть дополнительный твердый сплав, который необходим для защиты от негативного влияния золы. Дымососы можно применять как самостоятельно, так и вместе с вентиляционной системой.

Дымососы ВДН-9 схема 3 имеют поворотный спиральный корпус с односторонним всасыванием. Вращение может быть правым и левым. Основное назначение - отведение газо-воздушных смесей с продуктами горения. Также их можно использовать и для подачи чистого воздуха к котельным агрегатам, которые работают с производительностью от 2,5 до 170 т\ч. Также подавать воздух можно к зерновым агрегатам, печам, вагранкам и другим устройствам. Стандартное исполнение устройства - корпус из углеродистой стали. Также может использоваться нержавеющая сталь, разнородные металлы (для взрывозащищенного варианта). Установлено 16 лопаток аэродинамической формы, которые легко захватывают воздушную смесь. Крыльчатка имеет сварную конструкцию. Для установки может быть использовать асинхронный двусторонний или односторонний двигатели.

ПОЛОЖЕНИЕ КОРПУСА ДЫМОСОСА

Схема разворота корпуса правого вращения (вид со стороны двигателя)

Схема разворота корпуса левого вращения (вид со стороны двигателя)

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖА УСТРОЙСТВА

Дымососы предназначены для использования в определенных условиях, которые нужно строго соблюдать. Это гарантирует не только производительность техники, но и безопасность ее работы. Соблюдать необходимо такие рекомендации:

• Температура перемещаемого воздуха должна быть от минус 30 до плюс 80 градусов (для стандартного исполнения).
• Подходят для перемещения агрессивных сред только при условии, если проточная часть выполнена из материала, который не поддается износу.
• Запыленность не должна превышать 2 г\м3.
• Подходят для работы внутри помещений и на улице. Последний вариант возможен при условии, что дымосос будет находиться под навесом.
• Работают в умеренном или тропическом климатах.
• Категория размещения - вторая.

Дымососы поставляются одним блоком, в собранном виде, в комплект входит все то, что необходимо для его работы. Также есть подробная инструкция о том, как правильно использовать устройство, проводить его техническое обслуживание и ремонт.

Габаритные размеры

Аэродинамические характеристики

МОНТАЖ ВЕНТИЛЯТОРА ДОЛЖЕН ОСУЩЕСТВЛЯТЬСЯ ПО ТАКИМ ПРАВИЛАМ:

• Для устройства должен быть подготовлен фундамент.
• Выбор места для установки должен быть таким, чтобы уровень шума не превышал допустимый для другого оборудования.
• Снижение уровня шума возможно при помощи звукоизоляции корпуса дымососа и\или трубопроводов.
• Снаружи конструкция вентилятора должна быть покрыта теплоизоляцией.
• Перед вентилятором всегда должен стоять компенсатор.
• Установка должна обеспечить в дальнейшем свободный доступ к устройству.

Если требуется предварительный просмотр для того, чтобы определить поломку или место вибрации, на корпусе имеется специальный люк. Если его снять, то можно легко просматривать проточную часть оборудования. Перед тем, как начать ремонт или осмотр, нужно дождаться остановки всех движущихся частей дымососа. Для этого его нужно полностью отключить от сети. Перед запуском устройства в работу нужно провести тестовый пуск. Если в процессе вы обнаружите посторонние шумы или вибрацию, остановите работу вентилятора и проведите осмотр. Обратите внимание на то, что обслуживание и монтаж оборудования доложен производить человек с профильными знаниями и навыками. В комплекте поставки есть все то, что необходимо для его монтажа и работы. Мы гарантируем оригинальность оборудования, а также его полное соответствие заявленному описанию.

КАК ЗАКАЗАТЬ ДЫМОСОС ВДН № 9 СХЕМА 3?

Для заказа дымососа данной модели воспользуйтесь кнопкой купить, размещенной рядом с описанием устройства. В форме укажите данные для отправки, а также выберите способ оплаты. Можно оформить заказа по телефону, обратившись к нашим менеджерам. Они же помогут вам, ответив на дополнительные вопросы по поводу товара или особенностей заказа. Мы гарантируем приемлемые цены на оборудование, а также его оригинальность. Наша компания получает дымососы напрямую от производителя, поэтому подделка исключена. Это же обстоятельство позволяет ставить приемлемую цену, а не завышать стоимость искусственно.
