| Электродвигатель | Мощность | Частота | Производительность | Давление | Вес |
| АИР71А6 | 0,37 кВт | 1000 об/мин | 2000 м³/ч | 300 Па | 8,8 кг |
| АИР71В6 | 0,55 кВт | 1000 об/мин | 2900 м³/ч | 355 Па | 9,8 кг |
| АИР80А6 | 0,75 кВт | 1000 об/мин | 3400 м³/ч | 385 Па | 16,7 кг |
| АИР80В6 | 1,1 кВт | 1000 об/мин | 4200 м³/ч | 400 Па | 20 кг |
| АИР80А4 | 1,1 кВт | 1500 об/мин | 2700 м³/ч | 800 Па | 16 кг |
| АИР80В4 | 1,5 кВт | 1500 об/мин | 3750 м³/ч | 850 Па | 19,5 кг |
| АИР90L4 | 2,2 кВт | 1500 об/мин | 4900 м³/ч | 880 Па | 25 кг |
| АИР100S4 | 3 кВт | 1500 об/мин | 5600 м³/ч | 900 Па | 34 кг |

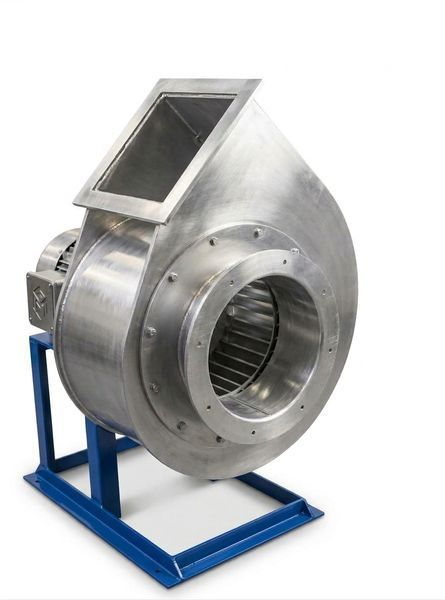

Центробежный вентилятор среднего давления ВЦ 14-46 (ВР 287-46) №3,15 в алюминиевом исполнении с электродвигателем — промышленный радиальный вентилятор одностороннего всасывания, предназначенный для перемещения воздуха и газовоздушных смесей в системах вентиляции, кондиционирования, воздушного отопления и технологических установках.
Типоразмер №3,15 оснащается рабочим колесом диаметром 315 мм. Алюминиевое исполнение проточной части позволяет использовать вентилятор в специальных условиях эксплуатации, где предъявляются повышенные требования к материалу оборудования и снижению риска образования фрикционных искр.
Вентилятор комплектуется электродвигателем соответствующей мощности. Конкретные значения производительности, давления и частоты вращения зависят от выбранной комплектации.
Алюминиевое исполнение
Главная особенность данной модификации — изготовление проточной части вентилятора из алюминиевых сплавов.
Такое исполнение применяется для специальных вентиляционных и технологических систем, где важны материал проточной части и снижение риска возникновения искры при возможном контакте деталей.
Важно учитывать, что само алюминиевое исполнение не означает автоматического соответствия вентилятора требованиям любой взрывоопасной зоны. Для работы во взрывоопасных помещениях необходимо заказывать предусмотренное производителем взрывозащищенное исполнение с соответствующим электродвигателем.
При выборе оборудования для взрывоопасного объекта учитываются класс зоны, характеристики перемещаемой среды, категория и группа взрывоопасной смеси.
Конструкция ВЦ 14-46 №3,15
Вентилятор имеет классическую конструкцию промышленного радиального вентилятора и состоит из:
- спирального корпуса;
- рабочего колеса диаметром 315 мм;
- входного патрубка;
- выходного патрубка;
- электродвигателя;
- станины и опорной конструкции.
Рабочее колесо имеет 32 лопатки, загнутые вперед. Во время работы воздух или газовоздушная смесь поступает через входной патрубок к рабочему колесу. Вращающееся колесо перемещает поток от центра к периферии под действием центробежной силы.
Далее воздух поступает в спиральный корпус, где часть кинетической энергии потока преобразуется в статическое давление. После этого поток направляется к выходному патрубку и далее в вентиляционную сеть.
Конструктивное исполнение предусматривает непосредственный привод от электродвигателя, что позволяет отказаться от ременной передачи и сделать конструкцию более компактной.
Электродвигатель
ВЦ 14-46 (ВР 287-46) №3,15 может комплектоваться электродвигателями различной мощности в зависимости от требуемой производительности и давления.
Выбор двигателя осуществляется в соответствии с рабочей точкой вентилятора и сопротивлением вентиляционной системы.
В зависимости от комплектации могут использоваться двигатели с различной частотой вращения, которая непосредственно влияет на производительность и создаваемое давление.
Для специальных, в том числе взрывозащищенных систем, вентилятор должен комплектоваться электродвигателем соответствующего исполнения.
Принцип работы
Принцип работы ВЦ 14-46 №3,15 основан на использовании центробежной силы.
После запуска электродвигатель приводит в движение рабочее колесо. Воздух или газовоздушная смесь поступает через центральную часть вентилятора, захватывается лопатками и перемещается к периферии рабочего колеса.
В спиральном корпусе поток изменяет направление движения, а его кинетическая энергия частично преобразуется в давление. В результате вентилятор обеспечивает перемещение воздуха через воздуховоды, фильтры, клапаны, решетки и другие элементы вентиляционной системы.
Габаритные размеры
Аэродинамические характеристики
Монтаж и эксплуатация
Конструкция вентилятора позволяет адаптировать оборудование под различные варианты монтажа.
В зависимости от исполнения могут предусматриваться:
-
правое или левое направление вращения рабочего колеса;
-
различные положения выходного патрубка;
-
углы положения корпуса 0°, 45°, 90°, 135°, 180°, 270° и 315°;
-
трехфазный электродвигатель с питанием от сети 380 В;
-
другие варианты электродвигателя по согласованию с заказчиком;
-
специальные исполнения оборудования для отдельных условий эксплуатации.
Вентилятор устанавливается в соответствии с проектом вентиляционной системы и требованиями к монтажу промышленного оборудования.
При выборе комплектации необходимо учитывать параметры системы, требуемый режим работы, условия окружающей среды и характеристики электросети.
Для стабильной и безопасной эксплуатации необходимо обеспечить правильное подключение электродвигателя, надёжное крепление вентилятора и регулярный контроль технического состояния оборудования.
Основные характеристики
Для вентилятора ВЦ 14-46 (ВР 287-46) №3,15 характерны:
- тип — центробежный радиальный вентилятор среднего давления;
- типоразмер — №3,15;
- диаметр рабочего колеса — 315 мм;
- всасывание — одностороннее;
- количество лопаток — 32;
- форма лопаток — загнуты вперед;
- привод — непосредственный от электродвигателя;
- материал специального исполнения — алюминиевые сплавы;
- комплектация — вентилятор с электродвигателем;
- направление вращения — правое или левое в зависимости от исполнения;
- положение выходного патрубка — в соответствии с выбранным исполнением;
- температура перемещаемой среды — до +80 °C для соответствующих исполнений.
Фактические производительность, давление, мощность и частота вращения определяются конкретной комплектацией вентилятора.
Для каких сред используется
Вентилятор предназначен для перемещения:
- воздуха;
- газовоздушных смесей;
- технологических газовых сред в пределах допустимых параметров;
- сред, для которых требуется специальное материальное исполнение проточной части.
При стандартной эксплуатации перемещаемая среда не должна содержать липких веществ, волокнистых материалов и чрезмерного количества твердых механических примесей.
При работе с химически агрессивными, взрывоопасными или другими специальными средами необходимо использовать вентилятор соответствующего исполнения.
Область применения
ВЦ 14-46 (ВР 287-46) №3,15 алюминиевый может использоваться в:
- промышленных системах вентиляции;
- приточно-вытяжных вентиляционных установках;
- системах кондиционирования;
- системах воздушного отопления;
- технологической вентиляции;
- производственных помещениях;
- складских комплексах;
- промышленных предприятиях;
- химическом и нефтехимическом производстве;
- технологических установках;
- системах вентиляции специального назначения;
- взрывоопасных помещениях — при использовании соответствующего взрывозащищенного исполнения;
- других объектах, где требуется перемещение воздуха или газовоздушных смесей с использованием радиального вентилятора среднего давления.
Преимущества ВЦ 14-46 №3,15 в алюминиевом исполнении
Алюминиевая проточная часть. Применение алюминиевых сплавов позволяет использовать вентилятор в специальных условиях, где важны характеристики материала проточной части.
Промышленное исполнение. Вентилятор предназначен для длительной эксплуатации в вентиляционных и технологических системах.
Среднее давление. Конструкция вентилятора позволяет работать с вентиляционными сетями, имеющими определенное аэродинамическое сопротивление.
Непосредственный привод. Передача вращения от электродвигателя к рабочему колесу осуществляется без использования ременной передачи, что упрощает конструкцию.
Различные варианты комплектации. Возможность выбора электродвигателя позволяет подобрать вентилятор в соответствии с требуемой рабочей точкой.
Возможность специального исполнения. При необходимости оборудование может подбираться для специальных условий эксплуатации, в том числе для соответствующих взрывоопасных зон.
Как подобрать ВЦ 14-46 №3,15
При выборе вентилятора важно ориентироваться не только на мощность электродвигателя, но прежде всего на параметры вентиляционной сети.
Для правильного подбора необходимо определить:
- требуемую производительность, м³/ч;
- необходимое давление, Па;
- общее сопротивление воздуховодов;
- длину и сечение вентиляционной сети;
- количество поворотов и фасонных элементов;
- сопротивление фильтров;
- сопротивление клапанов и решеток;
- температуру перемещаемой среды;
- наличие пыли и механических примесей;
- химический состав среды;
- необходимость специального или взрывозащищенного исполнения.
На основании этих данных определяется необходимая рабочая точка и подбирается соответствующий электродвигатель.
Важно при заказе
Если ВЦ 14-46 (ВР 287-46) №3,15 алюминий с двигателем планируется использовать во взрывоопасном помещении или зоне, необходимо отдельно определить необходимость взрывозащищенного исполнения вентилятора и электродвигателя.
Алюминиевое исполнение само по себе не является подтверждением взрывозащищенности. Конкретная комплектация должна подбираться с учетом характеристик взрывоопасной среды и требований объекта.
Центробежный вентилятор среднего давления ВЦ 14-46 (ВР 287-46) №3,15 алюминий с двигателем — промышленный радиальный вентилятор с рабочим колесом диаметром 315 мм, предназначенный для перемещения воздуха и газовоздушных смесей в вентиляционных и технологических системах. Алюминиевое исполнение проточной части делает данную модификацию подходящей для специальных условий эксплуатации, а выбор соответствующего электродвигателя позволяет сформировать комплектацию под необходимые параметры системы.
