| Электродвигатель | Мощность | Частота | Производительность | Давление | Вес |
| АИР80В6 | 1,1 кВт | 1000 об/мин | 3600 м³/ч | 590 Па | 20 кг |
| АИР90L6 | 1,5 кВт | 1000 об/мин | 4750 м³/ч | 625 Па | 38 кг |
| АИР80А4 | 1,1 кВт | 1500 об/мин | — | — | 16 кг |
| АИР100L6 | 2,2 кВт | 1000 об/мин | 6500 м³/ч | 670 Па | 38 кг |
| АИР112МА6 | 3 кВт | 1000 об/мин | 8000 м³/ч | 700 Па | 46 кг |
| АИР100S4 | 3 кВт | 1500 об/мин | 4500 м³/ч | 1300 Па | 34 кг |
| АИР100L4 | 4 кВт | 1500 об/мин | 5800 м³/ч | 1410 Па | 37 кг |
| АИР112М4 | 5,5 кВт | 1500 об/мин | 7500 м³/ч | 1550 Па | 55 кг |
| АИР132S4 | 7,5 кВт | 1500 об/мин | — | — | 82 кг |

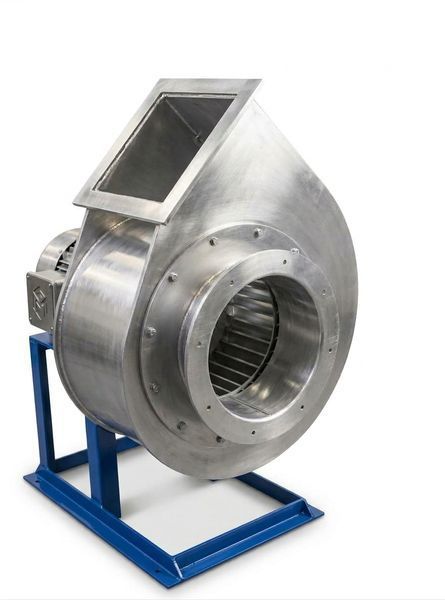

Центробежный вентилятор среднего давления ВЦ 14-46 (ВР 287-46) №4 в алюминиевом исполнении с электродвигателем — промышленный радиальный вентилятор одностороннего всасывания, предназначенный для перемещения воздуха и газовоздушных смесей в системах вентиляции, кондиционирования, воздушного отопления и технологических установках.
Типоразмер №4 оснащается рабочим колесом диаметром 400 мм. Алюминиевое исполнение проточной части применяется для специальных условий эксплуатации, когда предъявляются повышенные требования к материалу вентилятора и снижению риска образования фрикционных искр.
Вентилятор поставляется с электродвигателем соответствующей мощности. Конкретная производительность, давление и частота вращения определяются выбранной комплектацией и рабочей точкой вентиляционной системы.
Алюминиевое исполнение
Главная особенность данной модификации — выполнение проточной части вентилятора из алюминиевых сплавов.
Алюминиевое исполнение применяется в системах, где требуется специальный материал проточной части, в том числе для снижения риска образования искр при возможном контакте вращающихся и неподвижных элементов.
При этом наличие алюминиевого рабочего колеса или корпуса не означает автоматическую пригодность вентилятора для любой взрывоопасной зоны. Если оборудование предназначено для эксплуатации во взрывоопасной среде, необходимо выбирать предусмотренное производителем взрывозащищенное исполнение вентилятора и соответствующий электродвигатель.
При заказе оборудования для взрывоопасного объекта учитываются класс зоны, характеристики перемещаемой среды, категория и группа взрывоопасной смеси.
Конструкция ВЦ 14-46 №4
Вентилятор имеет классическую конструкцию промышленного радиального вентилятора и включает:
- спиральный корпус;
- рабочее колесо диаметром 400 мм;
- входной патрубок;
- выходной патрубок;
- электродвигатель;
- станину и опорную конструкцию.
Рабочее колесо вентилятора оснащается 32 лопатками, загнутыми вперед. При вращении рабочего колеса воздух поступает через центральную часть вентилятора, захватывается лопатками и перемещается от центра к периферии под действием центробежной силы.
После этого воздушный поток поступает в спиральный корпус, где формируется необходимое давление, и далее направляется через выходной патрубок в вентиляционную сеть.
Вентилятор имеет непосредственный привод от электродвигателя, благодаря чему не используется ременная передача. Это позволяет сделать конструкцию более компактной и уменьшить количество элементов, требующих обслуживания.
Электродвигатель
ВЦ 14-46 (ВР 287-46) №4 может комплектоваться электродвигателями различной мощности в зависимости от требуемых параметров вентиляционной системы.
Мощность двигателя выбирается с учетом:
- необходимой производительности;
- требуемого давления;
- сопротивления вентиляционной сети;
- температуры перемещаемой среды;
- режима эксплуатации.
Для специальных систем, в которых требуется взрывозащита, необходимо использовать соответствующий взрывозащищенный электродвигатель.
Фактические характеристики вентилятора определяются конкретной комплектацией и выбранной рабочей точкой.
Принцип работы
Принцип действия ВЦ 14-46 №4 основан на использовании центробежной силы.
После включения электродвигатель приводит в движение рабочее колесо. Воздух или газовоздушная смесь поступает через входной патрубок к центральной части рабочего колеса.
Лопатки захватывают воздушный поток и перемещают его от центра к периферии. Под действием центробежной силы поток приобретает необходимую скорость и давление.
В спиральном корпусе направление движения воздуха изменяется, а часть кинетической энергии преобразуется в давление. После этого поток выходит через нагнетательный патрубок и поступает в систему воздуховодов.
Габаритные размеры
Аэродинамические характеристики
Монтаж и эксплуатация
Конструкция вентилятора позволяет адаптировать оборудование под различные варианты монтажа.
В зависимости от исполнения могут предусматриваться:
-
правое или левое направление вращения рабочего колеса;
-
различные положения выходного патрубка;
-
углы положения корпуса 0°, 45°, 90°, 135°, 180°, 270° и 315°;
-
трехфазный электродвигатель с питанием от сети 380 В;
-
другие варианты электродвигателя по согласованию с заказчиком;
-
специальные исполнения оборудования для отдельных условий эксплуатации.
Вентилятор устанавливается в соответствии с проектом вентиляционной системы и требованиями к монтажу промышленного оборудования.
Перед выбором конкретной комплектации необходимо определить требуемые параметры воздушного потока, сопротивление вентиляционной сети и режим работы оборудования. После этого подбирается соответствующий вариант электродвигателя.
Для надёжной эксплуатации необходимо обеспечить прочное крепление вентилятора, правильное подключение электродвигателя и регулярный контроль состояния основных элементов оборудования.
Основные характеристики
Для вентилятора ВЦ 14-46 (ВР 287-46) №4 характерны:
- тип — центробежный радиальный вентилятор среднего давления;
- серия — ВЦ 14-46 (ВР 287-46);
- типоразмер — №4;
- диаметр рабочего колеса — 400 мм;
- всасывание — одностороннее;
- количество лопаток — 32;
- лопатки — загнуты вперед;
- привод — непосредственный от электродвигателя;
- материал специального исполнения — алюминиевые сплавы;
- комплектация — вентилятор с электродвигателем;
- направление вращения — правое или левое в зависимости от исполнения;
- положение корпуса — определяется выбранным исполнением;
- температура перемещаемой среды — до +80 °C для соответствующих исполнений.
Производительность, давление, частота вращения и мощность электродвигателя определяются конкретной комплектацией вентилятора.
Для каких сред предназначен
Вентилятор предназначен для перемещения:
- атмосферного воздуха;
- газовоздушных смесей;
- технологических газовых сред в пределах допустимых параметров;
- других сред, для которых предусмотрено соответствующее исполнение оборудования.
Для стандартных условий эксплуатации перемещаемая среда не должна содержать липких веществ, волокнистых материалов и большого количества твердых механических примесей.
При необходимости работы с химически агрессивными, взрывоопасными или другими специальными средами необходимо использовать соответствующее исполнение вентилятора.
Область применения
ВЦ 14-46 (ВР 287-46) №4 алюминиевый может применяться в:
- промышленных системах вентиляции;
- приточно-вытяжных установках;
- системах кондиционирования воздуха;
- системах воздушного отопления;
- технологической вентиляции;
- производственных помещениях;
- складских и промышленных объектах;
- химических и нефтехимических производствах;
- технологических установках;
- вентиляционных системах специального назначения;
- системах вентиляции взрывоопасных помещений — при соответствующем взрывозащищенном исполнении;
- других объектах, где требуется радиальный вентилятор среднего давления.
Преимущества ВЦ 14-46 №4 в алюминиевом исполнении
Алюминиевая проточная часть. Использование алюминиевых сплавов позволяет применять вентилятор в специальных условиях эксплуатации, где предъявляются требования к материалу проточной части.
Рабочее колесо диаметром 400 мм. Увеличенный типоразмер позволяет использовать вентилятор в системах с соответствующими требованиями к производительности и давлению.
Среднее давление. Вентилятор рассчитан на работу с вентиляционными сетями, имеющими аэродинамическое сопротивление.
Непосредственный привод. Рабочее колесо приводится непосредственно электродвигателем, без ременной передачи.
Комплектация с электродвигателем. Оборудование поставляется готовым к включению в состав соответствующей вентиляционной системы после монтажа и подключения.
Возможность специального исполнения. В зависимости от условий эксплуатации может подбираться соответствующая комплектация, в том числе для специальных и взрывоопасных объектов.
Как подобрать ВЦ 14-46 №4
Для правильного выбора вентилятора необходимо учитывать реальные параметры вентиляционной системы.
Основными параметрами являются:
- требуемая производительность, м³/ч;
- необходимое давление, Па;
- сопротивление воздуховодов;
- длина и сечение вентиляционной сети;
- количество поворотов и фасонных элементов;
- сопротивление фильтров;
- сопротивление клапанов и решеток;
- температура перемещаемой среды;
- наличие пыли и механических примесей;
- химический состав перемещаемой среды;
- необходимость специального или взрывозащищенного исполнения.
После определения требуемой рабочей точки подбирается соответствующая комплектация вентилятора и мощность электродвигателя.
Важно при заказе
Если ВЦ 14-46 (ВР 287-46) №4 алюминий с двигателем планируется использовать во взрывоопасной зоне, необходимо заказывать соответствующее взрывозащищенное исполнение вентилятора с подходящим взрывозащищенным электродвигателем.
Алюминиевое исполнение само по себе не подтверждает возможность эксплуатации вентилятора в любой взрывоопасной зоне. Конкретная модификация определяется с учетом характеристик перемещаемой среды, параметров взрывоопасной зоны и требований объекта.
Центробежный вентилятор среднего давления ВЦ 14-46 (ВР 287-46) №4 алюминий с двигателем — промышленный радиальный вентилятор с рабочим колесом диаметром 400 мм, предназначенный для перемещения воздуха и газовоздушных смесей в вентиляционных и технологических системах. Алюминиевое исполнение проточной части предназначено для специальных условий эксплуатации, а комплектация с электродвигателем позволяет подобрать оборудование под необходимые параметры вентиляционной сети.
