| Электродвигатель | Мощность | Частота | Производительность | Давление | Вес |
| АИР112МВ6 | 4 кВт | 1000 об/мин | 9000 м³/ч | 1060 Па | 50 кг |
| АИР132S6 | 5,5 кВт | 1000 об/мин | 14000 м³/ч | 1100 Па | — |
| АИР132М6 | 7,5 кВт | 1000 об/мин | 15100 м³/ч | 1180 Па | — |
| АИР160S6 | 11 кВт | 1000 об/мин | 18000 м³/ч | 1200 Па | — |
| АИР132М4 | 11 кВт | 1500 об/мин | 13050 м³/ч | 2300 Па | — |
| АИР160S4 | 15 кВт | 1500 об/мин | 15200 м³/ч | 2500 Па | — |
| АИР160М4 | 18,5 кВт | 1500 об/мин | 17000 м³/ч | 2570 Па | 142 кг |
| АИР180S4 | 22 кВт | 1500 об/мин | 19500 м³/ч | 2725 Па | — |
| АИР180М4 | 30 кВт | 1500 об/мин | 23000 м³/ч | 2800 Па | — |

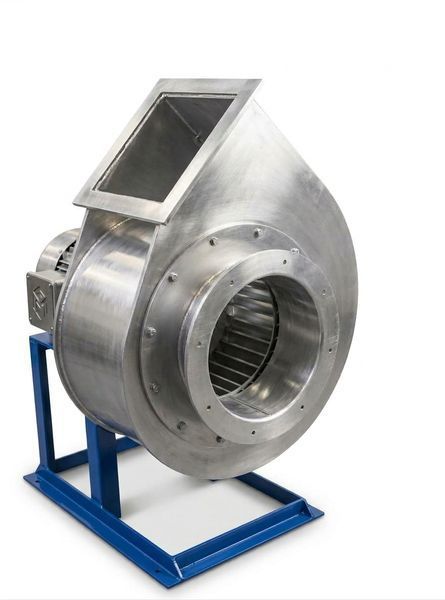

Центробежный вентилятор среднего давления ВЦ 14-46 (ВР 287-46) №5 в алюминиевом исполнении с электродвигателем — промышленный радиальный вентилятор одностороннего всасывания, предназначенный для перемещения воздуха и газовоздушных смесей в системах вентиляции, кондиционирования, воздушного отопления и технологических установках.
Типоразмер №5 оснащается рабочим колесом диаметром 500 мм. Алюминиевое исполнение проточной части предназначено для специальных условий эксплуатации, когда предъявляются повышенные требования к материалу вентилятора и снижению риска образования фрикционных искр.
Вентилятор комплектуется электродвигателем соответствующей мощности. Конкретные значения производительности, давления и частоты вращения зависят от выбранного исполнения, мощности двигателя и рабочей точки вентиляционной системы.
Алюминиевое исполнение
Главная особенность данной модификации — изготовление проточной части вентилятора из алюминиевых сплавов.
Такое исполнение применяется в специальных вентиляционных и технологических системах, где требуется соответствующий материал проточной части и необходимо снизить риск образования искр при возможном контакте вращающихся и неподвижных элементов.
При этом наличие алюминиевого рабочего колеса или корпуса не означает автоматическую пригодность вентилятора для эксплуатации в любой взрывоопасной зоне. Для работы во взрывоопасных помещениях необходимо выбирать предусмотренное производителем взрывозащищенное исполнение вентилятора с соответствующим электродвигателем.
При подборе оборудования для взрывоопасного объекта учитываются класс зоны, характеристики перемещаемой среды, категория и группа взрывоопасной смеси.
Конструкция ВЦ 14-46 №5
Вентилятор имеет классическую конструкцию промышленного радиального вентилятора и состоит из:
- спирального корпуса;
- рабочего колеса диаметром 500 мм;
- входного патрубка;
- выходного патрубка;
- электродвигателя;
- станины и опорной конструкции.
Рабочее колесо оснащается 32 лопатками, загнутыми вперед. При вращении рабочего колеса воздух поступает через центральную часть вентилятора, захватывается лопатками и перемещается от центра к периферии под действием центробежной силы.
Далее воздушный поток поступает в спиральный корпус, где формируется необходимое давление, после чего направляется через выходной патрубок в вентиляционную сеть.
Конструкция с непосредственным приводом предусматривает передачу вращения от электродвигателя непосредственно к рабочему колесу без использования ременной передачи.
Электродвигатель
ВЦ 14-46 (ВР 287-46) №5 может комплектоваться электродвигателями различной мощности в зависимости от требуемых параметров вентиляционной системы.
Мощность двигателя подбирается с учетом:
- необходимой производительности;
- требуемого давления;
- сопротивления вентиляционной сети;
- температуры перемещаемой среды;
- режима работы оборудования.
Частота вращения электродвигателя также влияет на производительность и давление, создаваемое вентилятором.
Для специальных систем, включая соответствующие взрывоопасные объекты, используется электродвигатель необходимого исполнения.
Принцип работы
Работа ВЦ 14-46 №5 основана на использовании центробежной силы.
После включения электродвигатель приводит в движение рабочее колесо. Воздух или газовоздушная смесь поступает через входной патрубок в центральную часть рабочего колеса.
Лопатки захватывают поток и перемещают его от центра к периферии. Под действием центробежной силы воздушный поток приобретает необходимую скорость и давление.
В спиральном корпусе направление движения потока изменяется, а часть кинетической энергии преобразуется в статическое давление. После этого воздух выходит через нагнетательный патрубок и поступает в систему воздуховодов.
Габаритные размеры
Аэродинамические характеристики
Монтаж и эксплуатация
Конструкция вентилятора позволяет адаптировать оборудование под различные варианты монтажа.
В зависимости от исполнения могут предусматриваться:
-
правое или левое направление вращения рабочего колеса;
-
различные положения выходного патрубка;
-
углы положения корпуса 0°, 45°, 90°, 135°, 180°, 270° и 315°;
-
трехфазный электродвигатель с питанием от сети 380 В;
-
другие варианты электродвигателя по согласованию с заказчиком;
-
специальные исполнения оборудования для отдельных условий эксплуатации.
Вентилятор монтируется в соответствии с проектной документацией и требованиями к установке промышленного вентиляционного оборудования.
Перед заказом конкретного исполнения необходимо определить параметры вентиляционной сети, необходимый воздушный поток, сопротивление системы и режим работы. На основании этих данных подбирается соответствующий электродвигатель.
Для стабильной работы оборудования необходимо обеспечить надёжное крепление вентилятора, правильное подключение электродвигателя и регулярный технический контроль.
Основные характеристики
Для вентилятора ВЦ 14-46 (ВР 287-46) №5 характерны:
- тип — центробежный радиальный вентилятор среднего давления;
- серия — ВЦ 14-46 (ВР 287-46);
- типоразмер — №5;
- диаметр рабочего колеса — 500 мм;
- всасывание — одностороннее;
- количество лопаток — 32;
- лопатки — загнуты вперед;
- привод — непосредственный от электродвигателя;
- материал специального исполнения — алюминиевые сплавы;
- комплектация — вентилятор с электродвигателем;
- направление вращения — правое или левое в зависимости от исполнения;
- положение корпуса — определяется выбранным исполнением;
- температура перемещаемой среды — до +80 °C для соответствующих исполнений.
Фактические значения производительности, давления, частоты вращения и мощности двигателя определяются конкретной комплектацией вентилятора.
Для каких сред предназначен
Вентилятор применяется для перемещения:
- атмосферного воздуха;
- газовоздушных смесей;
- технологических газовых сред в пределах допустимых параметров;
- других сред, для которых предусмотрено соответствующее исполнение оборудования.
Для стандартной эксплуатации перемещаемая среда не должна содержать липких веществ, волокнистых материалов и большого количества твердых механических примесей.
При работе с химически агрессивными, взрывоопасными или другими специальными средами необходимо выбирать соответствующее исполнение вентилятора.
Область применения
ВЦ 14-46 (ВР 287-46) №5 алюминиевый может применяться в:
- промышленных системах вентиляции;
- приточно-вытяжных установках;
- системах кондиционирования воздуха;
- системах воздушного отопления;
- технологической вентиляции;
- производственных помещениях;
- складских и промышленных объектах;
- химических и нефтехимических производствах;
- технологических установках;
- вентиляционных системах специального назначения;
- системах вентиляции взрывоопасных помещений — при соответствующем взрывозащищенном исполнении;
- других объектах, где требуется радиальный вентилятор среднего давления.
Преимущества ВЦ 14-46 №5 в алюминиевом исполнении
Алюминиевая проточная часть. Использование алюминиевых сплавов позволяет применять вентилятор в специальных условиях, где предъявляются требования к материалу проточной части.
Рабочее колесо диаметром 500 мм. Типоразмер №5 позволяет использовать оборудование в вентиляционных и технологических системах, требующих соответствующей производительности и давления.
Среднее давление. Вентилятор рассчитан на работу с вентиляционными сетями, имеющими аэродинамическое сопротивление.
Непосредственный привод. Рабочее колесо приводится непосредственно электродвигателем без ременной передачи.
Комплектация с электродвигателем. Вентилятор может поставляться в готовой комплектации с подходящим электродвигателем.
Возможность специального исполнения. В зависимости от условий эксплуатации может подбираться необходимая комплектация, в том числе для специальных и соответствующих взрывоопасных объектов.
Как подобрать ВЦ 14-46 №5
При выборе вентилятора необходимо учитывать реальные параметры вентиляционной системы.
Основными параметрами являются:
- требуемая производительность, м³/ч;
- необходимое давление, Па;
- сопротивление воздуховодов;
- длина и сечение вентиляционной сети;
- количество поворотов и фасонных элементов;
- сопротивление фильтров;
- сопротивление клапанов и решеток;
- температура перемещаемой среды;
- наличие пыли и механических примесей;
- химический состав перемещаемой среды;
- необходимость специального или взрывозащищенного исполнения.
После определения требуемой рабочей точки подбирается конкретная комплектация вентилятора и соответствующая мощность электродвигателя.
Важно при заказе
Если ВЦ 14-46 (ВР 287-46) №5 алюминий с двигателем планируется использовать во взрывоопасной зоне, необходимо заказывать соответствующее взрывозащищенное исполнение вентилятора с подходящим взрывозащищенным электродвигателем.
Алюминиевое исполнение само по себе не подтверждает возможность эксплуатации вентилятора в любой взрывоопасной зоне. Конкретная модификация подбирается с учетом характеристик перемещаемой среды, параметров взрывоопасной зоны и требований объекта.
Центробежный вентилятор среднего давления ВЦ 14-46 (ВР 287-46) №5 алюминий с двигателем — промышленный радиальный вентилятор с рабочим колесом диаметром 500 мм, предназначенный для перемещения воздуха и газовоздушных смесей в вентиляционных и технологических системах. Алюминиевое исполнение проточной части предназначено для специальных условий эксплуатации, а комплектация с электродвигателем позволяет подобрать оборудование в соответствии с необходимыми параметрами вентиляционной сети.
