| Электродвигатель | Мощность | Частота | Производительность | Давление | Вес |
| АИР112МВ6 | 4 кВт | 1000 об/мин | 9000 м³/ч | 1060 Па | 50 кг |
| АИР132S6 | 5,5 кВт | 1000 об/мин | 14000 м³/ч | 1100 Па | — |
| АИР132М6 | 7,5 кВт | 1000 об/мин | 15100 м³/ч | 1180 Па | — |
| АИР160S6 | 11 кВт | 1000 об/мин | 18000 м³/ч | 1200 Па | — |
| АИР132М4 | 11 кВт | 1500 об/мин | 13050 м³/ч | 2300 Па | — |
| АИР160S4 | 15 кВт | 1500 об/мин | 15200 м³/ч | 2500 Па | — |
| АИР160М4 | 18,5 кВт | 1500 об/мин | 17000 м³/ч | 2570 Па | 142 кг |
| АИР180S4 | 22 кВт | 1500 об/мин | 19500 м³/ч | 2725 Па | — |
| АИР180М4 | 30 кВт | 1500 об/мин | 23000 м³/ч | 2800 Па | — |

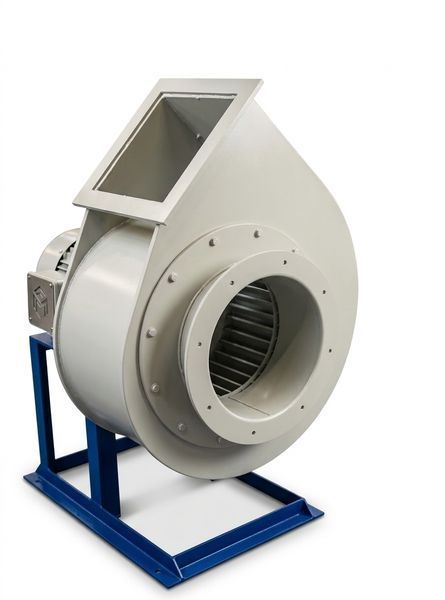

Центробежный вентилятор среднего давления ВЦ 14-46 (ВР 287-46) №5 из полипропилена с электродвигателем — промышленное вентиляционное оборудование для перемещения воздуха и газовоздушных смесей в вытяжных, промышленных и технологических вентиляционных системах. Изготовление проточной части из полипропилена обеспечивает устойчивость оборудования к воздействию многих химически активных веществ и делает модель подходящей для эксплуатации в коррозионно-активных средах.
Типоразмер №5 является одним из средних по габаритам в серии ВЦ 14-46 и позволяет использовать вентилятор в системах с повышенной потребностью в перемещении воздуха.
Принцип работы и особенности
Вентилятор ВЦ 14-46 №5 работает по центробежному принципу. Воздух или газовоздушная смесь поступает в центральную часть рабочего колеса, захватывается лопатками и под действием центробежной силы перемещается к его периферии. Затем поток поступает в спиральный корпус и направляется к выходу вентилятора.
Такая конструкция позволяет создавать необходимое давление для преодоления сопротивления воздуховодов, фильтров, местных отсосов и другого вентиляционного оборудования.
Полипропиленовое исполнение
Главной особенностью данной модификации является применение полипропилена (PP) для элементов проточной части.
Материал характеризуется устойчивостью к воздействию многих кислот, щелочей, солей и других химических веществ. В отличие от металла, полипропилен не подвержен обычной коррозии, что особенно важно при удалении агрессивных паров и газов.
Полипропиленовое исполнение может быть целесообразным для вентиляционных систем, в которых использование стандартного стального оборудования требует дополнительной антикоррозионной защиты.
Совместимость материала с рабочей средой необходимо определять с учетом ее химического состава, концентрации, температуры и продолжительности контакта.
Область применения
Вентилятор ВЦ 14-46 №5 из полипропилена может применяться в:
- промышленных вытяжных системах;
- системах удаления агрессивных паров и газов;
- химической промышленности;
- гальванических производствах;
- лабораториях;
- фармацевтических предприятиях;
- производственных цехах;
- технологических вентиляционных установках;
- системах местной вытяжной вентиляции;
- общеобменных системах вентиляции;
- установках для удаления загрязненного воздуха.
Вентилятор подбирается в соответствии с требуемой производительностью, давлением и характеристиками перемещаемой среды.
Габаритные размеры
Аэродинамические характеристики
Монтаж и эксплуатация
Конструкция вентилятора позволяет адаптировать оборудование под различные варианты монтажа.
В зависимости от исполнения могут предусматриваться:
-
правое или левое направление вращения рабочего колеса;
-
различные положения выходного патрубка;
-
углы положения корпуса 0°, 45°, 90°, 135°, 180°, 270° и 315°;
-
трехфазный электродвигатель с питанием от сети 380 В;
-
другие варианты электродвигателя по согласованию с заказчиком;
-
специальные исполнения оборудования для отдельных условий эксплуатации.
Вентилятор монтируется в соответствии с проектной документацией и требованиями к установке промышленного вентиляционного оборудования.
Перед заказом конкретного исполнения необходимо определить параметры вентиляционной сети, необходимый воздушный поток, сопротивление системы и режим работы. На основании этих данных подбирается соответствующий электродвигатель.
Для стабильной работы оборудования необходимо обеспечить надёжное крепление вентилятора, правильное подключение электродвигателя и регулярный технический контроль.
Конструкция вентилятора
ВЦ 14-46 №5 состоит из спирального корпуса, рабочего колеса и электропривода. Рабочее колесо обеспечивает перемещение воздушного потока, а корпус формирует и направляет его к выходному патрубку.
Привод осуществляется с помощью электродвигателя. Его мощность и частота вращения определяются в соответствии с необходимым режимом работы вентилятора и параметрами вентиляционной сети.
Благодаря центробежной конструкции оборудование может использоваться в системах с разветвленной сетью воздуховодов и относительно высоким аэродинамическим сопротивлением.
Преимущества ВЦ 14-46 №5 из полипропилена
- типоразмер №5 для промышленных вентиляционных систем;
- центробежная конструкция среднего давления;
- проточная часть из химически стойкого полипропилена;
- устойчивость к воздействию многих агрессивных веществ;
- отсутствие обычной металлической коррозии полипропиленовых элементов;
- возможность использования для удаления агрессивных паров и газов;
- комплектация электродвигателем;
- пригодность для промышленных и технологических систем;
- возможность подбора рабочих параметров в соответствии с конкретной вентиляционной сетью.
Разновидности серии ВЦ 14-46
Серия ВЦ 14-46 (ВР 287-46) включает вентиляторы различных типоразмеров, что позволяет подобрать оборудование в соответствии с требуемой производительностью и давлением.
Основные типоразмеры серии:
- ВЦ 14-46 №2;
- ВЦ 14-46 №2,5;
- ВЦ 14-46 №3,15;
- ВЦ 14-46 №4;
- ВЦ 14-46 №5;
- ВЦ 14-46 №6,3;
- ВЦ 14-46 №8.
Помимо размера, вентиляторы могут отличаться материалом изготовления проточной части. В зависимости от условий эксплуатации используются стальные, нержавеющие, алюминиевые, полипропиленовые исполнения и варианты из разнородных металлов.
Также возможны различные варианты электродвигателей, мощности, частоты вращения и конструктивного исполнения.
ВЦ 14-46 №5 с электродвигателем
Исполнение ВЦ 14-46 (ВР 287-46) №5 из полипропилена с двигателем представляет собой готовое промышленное вентиляционное оборудование для подключения к системе воздуховодов.
При подборе необходимо учитывать требуемый расход воздуха, давление, сопротивление вентиляционной сети, температуру и состав перемещаемой среды. Для работы с агрессивными веществами важно проверить химическую совместимость полипропилена с конкретной средой.
Заключение
Центробежный вентилятор ВЦ 14-46 (ВР 287-46) №5 из полипропилена с электродвигателем — промышленное решение для перемещения воздуха и газовоздушных смесей в системах среднего давления. Полипропиленовое исполнение позволяет применять оборудование в условиях, где важными требованиями являются устойчивость к коррозии и воздействию химически активных компонентов.
