| Электродвигатель | Мощность | Частота | Производительность | Давление | Вес |
| АИР132М8 | 5,5 кВт | 750 об/мин | 14000 м³/ч | 950 Па | 90 кг |
| АИР160S8 | 7,5 кВт | 750 об/мин | 17000 м³/ч | 1040 Па | — |
| АИР160М8 | 11 кВт | 750 об/мин | 22500 м³/ч | 1085 Па | 155 кг |
| АИР160S6 | 11 кВт | 1000 об/мин | 16200 м³/ч | 1700 Па | — |
| АИР180М8 | 15 кВт | 750 об/мин | 25300 м³/ч | 1100 Па | 210 кг |
| АИР200М6 | 22 кВт | 1000 об/мин | 27500 м³/ч | 1815 Па | — |
| АИР180М6 | 18,5 кВт | 1000 об/мин | 25000 м³/ч | 1790 Па | — |
| | | | | | |

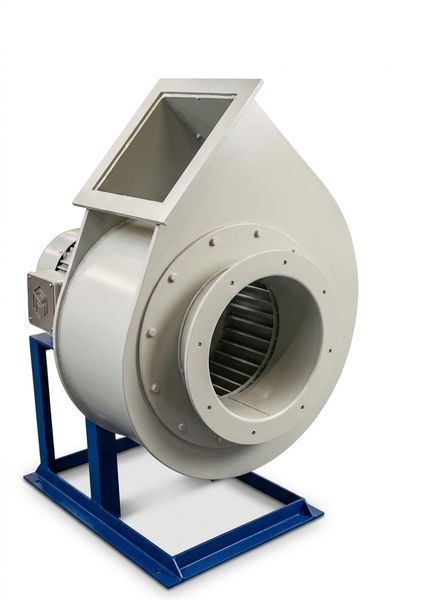

Центробежный вентилятор среднего давления ВЦ 14-46 (ВР 287-46) №6,3 из полипропилена с электродвигателем — промышленное вентиляционное оборудование радиального типа, предназначенное для перемещения воздуха и газовоздушных смесей в системах промышленной, технологической и вытяжной вентиляции. Исполнение из полипропилена обеспечивает повышенную устойчивость проточной части к воздействию многих химически активных веществ и коррозионных сред.
Типоразмер №6,3 относится к крупным исполнениям серии ВЦ 14-46 и применяется в вентиляционных системах, где требуется перемещение значительных объемов воздуха при создании среднего давления.
Особенности вентилятора ВЦ 14-46 №6,3
Вентилятор работает по принципу центробежного перемещения воздуха. Воздушный поток поступает в центральную часть рабочего колеса, после чего под действием вращения перемещается к периферии. Далее воздух поступает в спиральный корпус, где формируется необходимое давление, и направляется в вентиляционную сеть.
В отличие от металлических моделей, полипропиленовое исполнение позволяет использовать вентилятор в системах, где оборудование может контактировать с химически активными парами, газами и другими агрессивными компонентами.
Крупный типоразмер №6,3 делает данную модель подходящей для промышленных систем с повышенной потребностью в производительности.
Полипропиленовое исполнение
Основные элементы проточной части вентилятора выполнены из полипропилена (PP) — материала, обладающего хорошей химической стойкостью и устойчивостью к воздействию многих кислот, щелочей, солей и других агрессивных веществ.
Полипропилен не подвержен обычной металлической коррозии, поэтому его применение особенно актуально для вентиляционных систем химических и промышленных предприятий.
При подборе вентилятора необходимо учитывать конкретный состав перемещаемой среды, концентрацию химических веществ, температуру и другие условия эксплуатации, поскольку химическая стойкость полипропилена зависит от характера и параметров рабочей среды.
Область применения
ВЦ 14-46 №6,3 из полипропилена с двигателем применяется для организации вытяжной вентиляции и удаления воздуха в различных промышленных и технологических системах.
Вентилятор может использоваться:
- на химических предприятиях;
- в гальванических цехах;
- в лабораторных вентиляционных системах;
- на фармацевтических производствах;
- в производственных помещениях;
- в системах удаления агрессивных паров;
- в системах удаления загрязненного воздуха;
- в промышленных вытяжных установках;
- в технологических вентиляционных линиях;
- в системах местной и общеобменной вентиляции.
Выбор конкретного исполнения вентилятора выполняется с учетом характеристик перемещаемой среды и требуемых рабочих параметров.
Аэродинамические характеристики
Монтаж и эксплуатация
Конструкция вентилятора позволяет адаптировать оборудование под различные варианты монтажа.
В зависимости от исполнения могут предусматриваться:
-
правое или левое направление вращения рабочего колеса;
-
различные положения выходного патрубка;
-
углы положения корпуса 0°, 45°, 90°, 135°, 180°, 270° и 315°;
-
трехфазный электродвигатель с питанием от сети 380 В;
-
другие варианты электродвигателя по согласованию с заказчиком;
-
специальные исполнения оборудования для отдельных условий эксплуатации.
Вентилятор устанавливается в соответствии с проектной документацией и требованиями к монтажу промышленного вентиляционного оборудования.
Перед выбором конкретного исполнения необходимо определить требуемые параметры вентиляционной сети, воздушный поток, сопротивление системы и режим работы. На основании этих данных подбирается соответствующий электродвигатель.
Для стабильной эксплуатации необходимо обеспечить надёжное крепление вентилятора, правильное подключение электродвигателя и регулярный контроль технического состояния оборудования.
Конструкция
Вентилятор представляет собой центробежную конструкцию со спиральным корпусом и рабочим колесом. Полипропиленовые элементы проточной части обеспечивают непосредственный контакт оборудования с перемещаемой средой.
Привод рабочего колеса осуществляется от электродвигателя, который обеспечивает необходимую частоту вращения и производительность оборудования.
Мощность электродвигателя подбирается в зависимости от требуемого расхода воздуха, давления, частоты вращения и сопротивления вентиляционной сети.
Преимущества ВЦ 14-46 №6,3 из полипропилена
- крупный типоразмер №6,3;
- центробежный принцип работы;
- среднее давление;
- высокая устойчивость полипропилена к воздействию многих химических веществ;
- отсутствие обычной коррозии металлического корпуса;
- возможность использования в агрессивных воздушных средах;
- комплектация электродвигателем;
- пригодность для промышленных вытяжных систем;
- возможность использования в технологических вентиляционных установках;
- надежная работа при правильном подборе оборудования под условия эксплуатации.
Разновидности ВЦ 14-46
Серия ВЦ 14-46 (ВР 287-46) выпускается в различных типоразмерах. В зависимости от требуемой производительности и давления могут применяться модели:
- ВЦ 14-46 №2;
- ВЦ 14-46 №2,5;
- ВЦ 14-46 №3,15;
- ВЦ 14-46 №4;
- ВЦ 14-46 №5;
- ВЦ 14-46 №6,3;
- ВЦ 14-46 №8.
Также вентиляторы могут отличаться материалом изготовления проточной части. В зависимости от назначения выпускаются исполнения из стали, нержавеющей стали, алюминиевых сплавов, разнородных металлов и полипропилена.
Дополнительно оборудование может различаться по типу и мощности электродвигателя, частоте вращения, конструктивному исполнению и другим параметрам.
ВЦ 14-46 №6,3 с электродвигателем
Готовое исполнение ВЦ 14-46 (ВР 287-46) №6,3 из полипропилена с двигателем представляет собой комплектное вентиляционное оборудование, готовое к интеграции в промышленную или технологическую систему.
При выборе модели важно учитывать требуемую производительность, давление, характеристики вентиляционной сети, температуру и химический состав перемещаемой среды. Правильно подобранная комплектация позволяет обеспечить эффективную работу вентиляционной системы и длительную эксплуатацию оборудования.
Итог
ВЦ 14-46 (ВР 287-46) №6,3 из полипропилена с электродвигателем — промышленный центробежный вентилятор среднего давления для систем вытяжной, промышленной и технологической вентиляции. Полипропиленовое исполнение делает модель подходящей для применения в средах, где требуется повышенная устойчивость оборудования к воздействию агрессивных веществ и коррозии.
