| Электродвигатель | Мощность | Частота | Производительность | Давление | Вес |
| АИР180М8 | 11 кВт | 750 об/мин | 24000 м³/ч | 1455 Па | 210 кг |
| АИР200М8 | 15 кВт | 750 об/мин | 28350 м³/ч | 1550 Па | — |
| АИР200L8 | 18,5 кВт | 750 об/мин | 33600 м³/ч | 1590 Па | — |
| АИР225М8 | 22 кВт | 750 об/мин | 41500 м³/ч | 1600 Па | — |
| АИР225М6 | 30 кВт | 750 об/мин | — | — | — |
| АИР200L6 | 37 кВт | 1000 об/мин | 26250 м³/ч | 2500 Па | — |
| АИР250S8 | 45 кВт | 1000 об/мин | — | — | — |

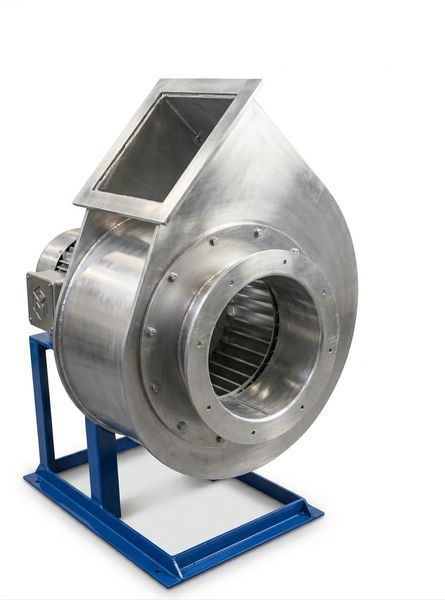

Центробежный вентилятор среднего давления ВЦ 14-46 (ВР 287-46) №8 в алюминиевом исполнении с электродвигателем — промышленный радиальный вентилятор одностороннего всасывания, предназначенный для перемещения воздуха и газовоздушных смесей в системах вентиляции, аспирации и технологических установках.
Модель №8 оснащена рабочим колесом номинальным диаметром 800 мм. Вентилятор предназначен для эксплуатации в системах, где требуется перемещение значительных объёмов воздуха и преодоление аэродинамического сопротивления вентиляционной сети.
Алюминиевое исполнение
Проточная часть вентилятора выполнена из алюминиевого сплава. Такое исполнение позволяет снизить массу конструкции по сравнению со стальными аналогами и обеспечивает необходимую устойчивость материала при соответствующих условиях эксплуатации.
Алюминиевый корпус и элементы проточной части подходят для применения в различных промышленных вентиляционных системах, где важны масса оборудования и свойства материала.
Важно: алюминиевое исполнение само по себе не является признаком взрывозащиты. Для эксплуатации во взрывоопасных зонах необходимо выбирать специально предназначенное взрывозащищённое исполнение вентилятора и электродвигателя с учётом категории зоны и характеристик перемещаемой среды.
Конструкция вентилятора
Вентилятор ВЦ 14-46 (ВР 287-46) №8 включает:
- спиральный корпус;
- рабочее колесо диаметром 800 мм;
- всасывающий патрубок;
- нагнетательный патрубок;
- электродвигатель;
- опорную раму и крепёжные элементы.
Рабочее колесо размещено внутри корпуса. При вращении оно создаёт центробежное движение воздуха и формирует необходимый воздушный поток. Одностороннее всасывание обеспечивает поступление воздуха через центральную часть рабочего колеса.
Электродвигатель
Вентилятор поставляется с электродвигателем. Мощность и частота вращения двигателя подбираются в соответствии с требуемой производительностью, давлением и рабочей точкой вентиляционной системы.
Прямой привод обеспечивает передачу вращения непосредственно от электродвигателя к рабочему колесу и не требует использования ременной передачи.
Принцип работы
При включении электродвигатель приводит во вращение рабочее колесо. Воздух поступает через всасывающий патрубок в центральную часть колеса.
За счёт центробежной силы воздушный поток перемещается от центра к периферии рабочего колеса. Затем воздух поступает в спиральный корпус, где происходит преобразование части кинетической энергии потока в статическое давление.
После этого воздух через нагнетательный патрубок направляется в воздуховод и далее перемещается по вентиляционной системе.
Габаритные размеры
Аэродинамические характеристики
Монтаж и эксплуатация
Конструкция вентилятора позволяет адаптировать оборудование под различные варианты монтажа.
В зависимости от исполнения могут предусматриваться:
-
правое или левое направление вращения рабочего колеса;
-
различные положения выходного патрубка;
-
углы положения корпуса 0°, 45°, 90°, 135°, 180°, 270° и 315°;
-
трехфазный электродвигатель с питанием от сети 380 В;
-
другие варианты электродвигателя по согласованию с заказчиком;
-
специальные исполнения оборудования для отдельных условий эксплуатации.
Вентилятор устанавливается в соответствии с проектной документацией и требованиями к монтажу промышленного вентиляционного оборудования.
Перед выбором конкретного исполнения необходимо определить параметры вентиляционной сети, необходимый воздушный поток, сопротивление системы и режим эксплуатации. На основании этих данных подбирается соответствующий электродвигатель.
Для надёжной работы необходимо обеспечить прочное крепление вентилятора, правильное подключение электродвигателя и регулярный контроль технического состояния оборудования.
Основные характеристики
- тип — центробежный радиальный вентилятор;
- модель — ВЦ 14-46 (ВР 287-46);
- номер вентилятора — №8;
- диаметр рабочего колеса — 800 мм;
- исполнение — алюминиевое;
- всасывание — одностороннее;
- привод — прямой от электродвигателя;
- комплектация — вентилятор с электродвигателем;
- назначение — промышленная вентиляция, аспирация и технологические системы.
Фактические показатели производительности, давления, частоты вращения и мощности электродвигателя определяются конкретной комплектацией и рабочей точкой вентиляционной системы.
Перемещаемая среда
Вентилятор предназначен для перемещения воздуха и соответствующих газовоздушных смесей, которые не оказывают недопустимого разрушающего воздействия на материалы конструкции и проточной части.
При выборе оборудования необходимо учитывать температуру, состав, влажность и другие свойства перемещаемой среды.
Область применения
ВЦ 14-46 (ВР 287-46) №8 может применяться в:
- промышленных системах приточной и вытяжной вентиляции;
- аспирационных установках;
- производственных цехах;
- складских и промышленных помещениях;
- технологических вентиляционных системах;
- системах удаления загрязнённого воздуха;
- установках с повышенным аэродинамическим сопротивлением;
- различных промышленных системах воздухообмена.
Преимущества
- промышленная конструкция;
- алюминиевое исполнение проточной части;
- рабочее колесо диаметром 800 мм;
- одностороннее всасывание;
- прямой привод от электродвигателя;
- отсутствие ременной передачи;
- возможность подбора двигателя под необходимые параметры;
- надёжная работа в составе вентиляционных систем;
- широкий спектр промышленного применения.
Как подобрать вентилятор
Для правильного подбора ВЦ 14-46 (ВР 287-46) №8 необходимо определить требуемую производительность и давление. Также учитываются сопротивление вентиляционной сети, длина и конфигурация воздуховодов, температура и состав перемещаемой среды, режим работы и условия установки оборудования.
Мощность и частоту вращения электродвигателя следует подбирать в соответствии с фактической рабочей точкой системы.
Важно при заказе
Перед заказом необходимо согласовать:
- требуемую производительность;
- требуемое давление;
- мощность электродвигателя;
- частоту вращения;
- направление вращения;
- положение корпуса;
- направление выброса воздуха;
- условия установки;
- температуру и характеристики перемещаемой среды.
ВЦ 14-46 (ВР 287-46) №8 алюминий с двигателем — промышленный центробежный вентилятор с рабочим колесом диаметром 800 мм, предназначенный для использования в вентиляционных, аспирационных и технологических системах, где требуется перемещение больших объёмов воздуха с преодолением сопротивления вентиляционной сети.
