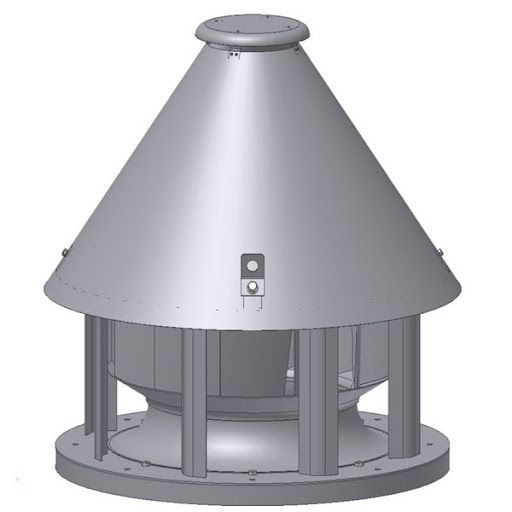

Крышный радиальный вентилятор ВКР №6,3 с двигателем 3 кВт 1000 об/мин

Вентилятор крышный радиальный ВКР №6,3 - устройство, предназначенное для установки в системах вентиляции для удаления отработанного воздуха из промышленных или общественных зданий. Выполнен вентилятор из углеродистой стали, а монтируется на крыше. Помимо использования для вентиляции, устройство подойдет для перемещения газо-воздушных смесей без агрессивных примесей, пыли или твердых частиц, липких веществ, волокон. Устройство рассчитано на работу в умеренном климате, имеет первую категорию размещения. Наша компания предлагает оригинальные качественные устройства, которые мы получаем напрямую от производителя. Таким образом, мы гарантируем долговечность и эффективность вентилятора модели ВКР №6,3.

Габаритные размеры

Аэродинамические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРЫШНОГО ВЕНТИЛЯТОРА ВКР №6,3

Вентилятор может быть выполнен из углеродистой стали - это стандартное исполнение для условий, описанных выше. Также его делают из нержавеющей стали или разнородных металлов. Это позволяет использовать устройства в других рабочих условиях, где требуется устойчивость к определенным негативным факторам.

Стандартное исполнение вентилятора комплектуется двигателем типа АИР, рабочее колесо имеет 12 лопаток аэродинамической формы с легким захватом воздушных масс для дальнейшего их перемещения. Центробежный вентилятор имеет специальный дефлектор корпуса, который не дает осадкам попадать в вентиляционный канал. Устанавливать его можно как сетью воздуховодов, так и без них.

Вентилятор состоит из корпуса и рабочего колеса. Он выполнен по первой схеме исполнения. Двигатель закреплен непосредственно на вал электрического двигателя.

Корпус сварного типа, выполнен из сортового или листового стального проката. Вращение может быть левым или правым. Форма корпуса выполнена таким образом, чтобы формировать потоки всасывания и нагнетания. Рабочее колесо оснащено двенадцатью лопатками аэродинамической формы, они загнуты назад. Так им лучше удается захватывать потоки воздуха и направлять их внутрь устройства. Диски и лопатки выполнены из прочной листовой стали, а материалом для втулки служит серый чугун. Рабочее колесо может вращаться вправо или влево.

Электродвигатель типа АИР асинхронного типа - трехфазный, общепромышленный. Он имеет короткозамкнутый ротор, подходит для работы в сети с напряжением 220 и 380В. Частота переменного тока при этом должна быть 50 Гц. Для надежности корпус двигателя сделан из серого чугуна, что продлевает срок его использования.

ПРИНЦИП РАБОТЫ И МОНТАЖ

Принцип работы вентилятора ВКР №6,3 прост - он перемещает воздух или газо-воздушные смеси, передавая им энергию вращения от рабочего колеса, которое работает за счет двигателя.

Монтировать и обслуживать вентилятор должен человек, который досконально знает устройство и правила его эксплуатации. Предварительно он должен пройти инструктаж по технике безопасности.

Устанавливая вентилятор, не забудьте оставить пространство для свободного доступа к узлам, требующим периодического технического обслуживания. В вентиляционную систему не должны попадать посторонние предметы, которые могут повредить вентилятора. Вентилятор обязательно должен быть заземлен. Перед ремонтом или техническим обслуживанием вентилятор нужно отключить от питания и дождаться, пока его рабочие части полностью остановятся.

Правила монтажа включают в себя предварительный осмотр на предмет повреждений. Далее нужно соблюдать такие особенности монтажа:

• Болтовые соединения должны быть хорошо затянуты.
• Корпус и двигатель нуждаются в заземлении.
• Нужно проверить плавность вращения рабочего колеса - оно не должно ничего касаться или заедать.

Работу вентилятора нужно начинать с пробного пуска длительностью в час, чтобы удостовериться в том, что устройство работает корректно. Если в процессе будут слышны посторонние шумы или стуки, появится повышенная вибрация, работу нужно приостановить и устранить неполадки. Перед пуском также нужно осмотреть воздуховод, убрать посторонние предметы, если есть.

Не реже двух раз в год нужно тщательно осматривать рабочее колесо устройства, а также удостовериться в надежности его соединения с валом двигателя. Также нужно следить за уровнем вибрации, прослушивать устройство.

КАК ЗАКАЗАТЬ ВЕНТИЛЯТОР ВКР №6,3?

Для заказа вентилятора нужно оформить покупку через сайт, воспользовавшись формой. В ней укажите данные для отправки, выберите способ оплаты. Наши сотрудники в ближайшее время свяжутся с вами, чтобы уточнить все данные. Чтобы получить дополнительную информацию по товару, позвоните нашим менеджерам или напишите в чате на сайте. Сайт работает в удобное для вас время, заявку можно оставить в любой момент.
