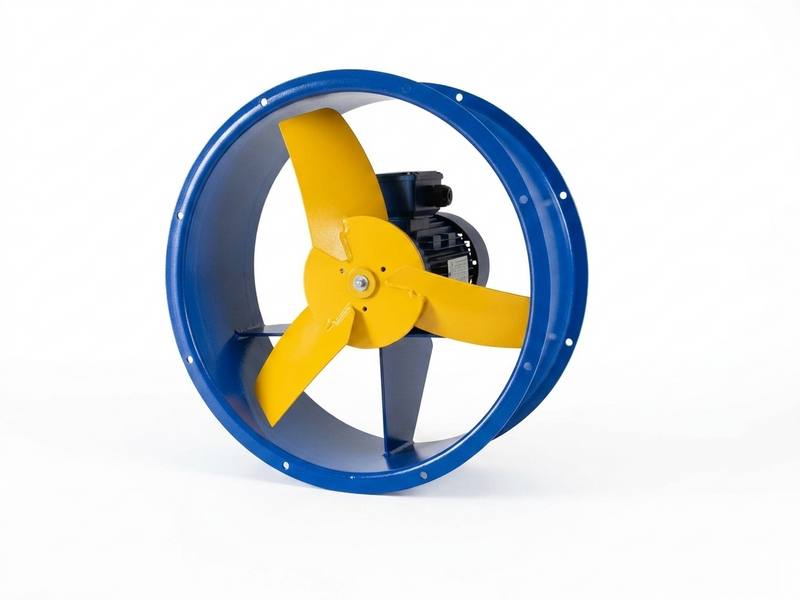

Осевой вентилятор ВО 06-300 №4 с двигателем 0,12 кВт 1500 об/мин

ВО 06-300 №4 — это осевой вентилятор низкого давления, предназначенный для промышленных и хозяйственных объектов. Он обеспечивает стабильный воздухообмен, отличается высокой надежностью и долговечностью в эксплуатации.

Основные характеристики

• Тип вентилятора: осевой (аксиальный) низкого давления

• Материал корпуса: углеродистая сталь (по заказу — алюминиевые сплавы, нержавеющая сталь, разнородные металлы)

• Покраска: порошковая

• Исполнение:

  • №1 — правое вращение

  • №2 — левое вращение

• Диаметр крыльчатки: 400 мм

• Количество лопаток: 3 шт. (реверсивная — 6 шт.)

• Электродвигатели: 0,12–1,1 кВт

• Производительность: 1900…6500 м³/ч

• Рабочее давление: 24…245 Па

• Температура среды: -40…+40 °С

• Напряжение сети: 380 В

• Гарантия: 2 года

Область применения

ВО 06-300 №4 применяется:

• В системах вентиляции, отопления и кондиционирования помещений

• В технологических процессах на производственных предприятиях: сушильные, морозильные, покрасочные камеры

• В любых случаях, когда требуется перемещение воздуха при низком давлении

Конструктивные особенности

Корпус вентилятора:
Сварной металлический цилиндр с фланцами для подключения. Волнообразные ребра увеличивают жесткость конструкции. Порошковое покрытие защищает металл от коррозии.

Крыльчатка:
Металлическая, сварная, с правым или левым вращением. Устанавливается на вал двигателя. Динамически сбалансирована для снижения шума и увеличения срока службы. Стандартная модель имеет 3 лопатки, реверсивная — 6 лопаток для работы в режимах притока и вытяжки.

Электродвигатель:
Асинхронные электродвигатели серии АИР с короткозамкнутым ротором:

• 0,18–0,25 кВт при 1000 об/мин

• 0,12–0,37 кВт при 1500 об/мин

• 0,75–1,1 кВт при 3000 об/мин

Двигатели устанавливаются на монтажную плиту и обеспечивают надежную работу вентилятора.

Направление вращения

Со стороны электродвигателя:

• Правое вращение (№1): по часовой стрелке, поток воздуха от крыльчатки к двигателю

• Левое вращение (№2): против часовой стрелки, поток воздуха от двигателя к крыльчатке

Материалы корпуса и крыльчатки

• Углеродистая сталь: стандартное и наиболее распространенное исполнение

• Нержавеющая сталь: для работы в агрессивной среде

• Разнородные металлы: взрывозащищенное исполнение

• Алюминиевые сплавы: полностью взрывозащищенное исполнение, соответствует государственным нормам, дороже в 3–4 раза

Габаритные размеры осевых вентиляторов ВО 06-300-4 без рамы

Габаритные размеры осевых вентиляторов ВО 06-300-4

Аэродинамические характеристики ВО 06-300

Преимущества

• Надежная конструкция и высокая точность сборки

• Повышенная производительность при минимальных эксплуатационных расходах

• Точная динамическая балансировка крыльчатки

• Качественные электродвигатели

• Долговечное порошковое покрытие

• Доступная цена и 2 года гарантии
