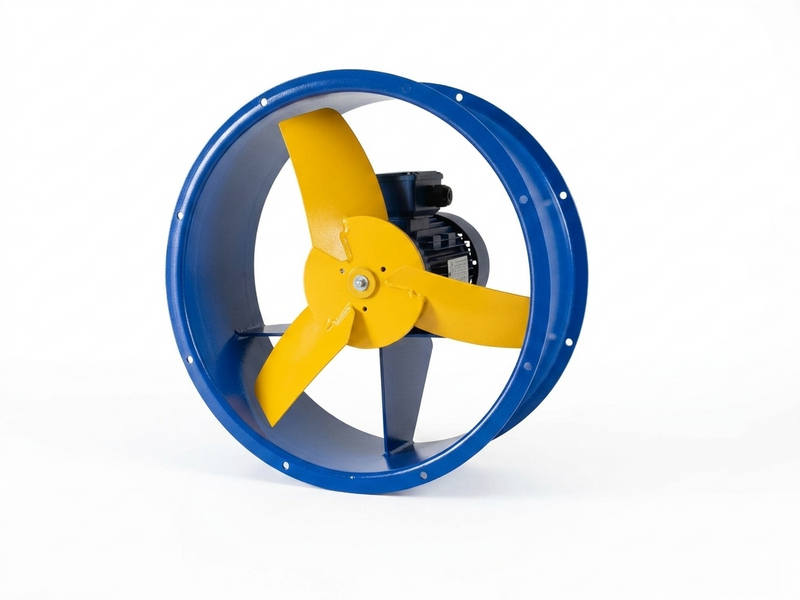

Осевой вентилятор ВО 06-300 №5 с двигателем 0,18 кВт 1000 об/мин

ВО 06-300 №5 — осевой вентилятор низкого давления для промышленных и хозяйственных объектов. Обеспечивает стабильный воздухообмен и отличается высокой надежностью и длительным сроком службы.

Основные характеристики

• Тип вентилятора: осевой (аксиальный) низкого давления

• Материал корпуса: углеродистая сталь (по заказу — алюминиевые сплавы, нержавеющая сталь, разнородные металлы)

• Покрытие: порошковое

• Исполнение:

  • №1 — правое вращение

  • №2 — левое вращение

• Диаметр крыльчатки: 500 мм

• Количество лопастей: 3 шт. (реверсивная — 6 шт.)

• Электродвигатели: 0,18–3 кВт

• Производительность: 3700…13000 м³/час

• Рабочее давление: 37…340 Па

• Температура среды: -40…+40 °С

• Напряжение сети: 380 В

• Гарантия: 2 года

Применение

ВО 06-300 №5 применяется:

• В системах вентиляции, кондиционирования и отопления помещений

• В технологических процессах на производствах: сушильные, морозильные, окрасочные камеры

• В любых случаях, когда требуется перемещение воздуха при низком давлении

Конструктивные особенности

Корпус вентилятора:
Металлический сварной цилиндр с фланцами для подключения. Волнообразные ребра обеспечивают жесткость конструкции. Порошковое покрытие защищает от коррозии.

Крыльчатка:
Металлическая сварная, правого или левого вращения. Насаживается на вал двигателя. Динамически сбалансирована для снижения шума и увеличения срока службы. Стандартная модель — 3 лопасти, реверсивная — 6 лопастей для работы в режимах притока и вытяжки.

Электродвигатель:
Асинхронные двигатели серии АИР с короткозамкнутым ротором:

• 0,18–0,25 кВт при 1000 об/мин

• 0,37–1,5 кВт при 1500 об/мин

• 2,2–3 кВт при 3000 об/мин

Двигатели устанавливаются на монтажную плиту и обеспечивают стабильную работу вентилятора.

Направление вращения

Со стороны электродвигателя:

• Правое вращение (№1): по часовой стрелке, поток воздуха от крыльчатки к двигателю

• Левое вращение (№2): против часовой стрелки, поток воздуха от двигателя к крыльчатке

Материалы корпуса и крыльчатки

• Углеродистая сталь: стандартное исполнение

• Нержавеющая сталь: для агрессивных сред

• Разнородные металлы: взрывозащищенное исполнение

• Алюминиевые сплавы: полностью взрывозащищенное исполнение, соответствует государственным нормам, дороже в 3–4 раза

Преимущества

• Надежная конструкция и точность сборки

• Высокая производительность и низкие эксплуатационные расходы

• Динамическая балансировка крыльчатки

• Качественные электродвигатели

• Долговечное порошковое покрытие

• Доступная цена и гарантия 2 года

Габаритные и присоединительные размеры

График (диаграмма) аэродинамики
