| Электродвигатель | Мощность | Частота | Производительность | Давление | Вес |
| АИР132М2 | 11 кВт | 3000 об/мин | 6900 м3/ч | 3000 Па | 250 кг |
| АИР160S2 | 15 кВт | 3000 об/мин | 10100 м3/ч | 2400 Па | 310 кг |
| АИР160M2 | 18,5 кВт | 3000 об/мин | 12000 м3/ч | 2100 Па | 325 кг |
| АИР90L4 | 2,2 кВт | 1500 об/мин | 4500 м3/ч | 900 Па | 210 кг |
| АИР100S4 | 3 кВт | 1500 об/мин | 5250 м3/ч | 1000 Па | 215 кг |
| АИР100L4 | 4 кВт | 1500 об/мин | 5400 м3/ч | 1400 Па | 230 кг |
| АИР112M4 | 5,5 кВт | 1500 об/мин | 5800 м3/ч | 1700 Па | 240 кг |
| АИР132S4 | 7,5 кВт | 1500 об/мин | 6400 м3/ч | 2200 Па | 250 кг |

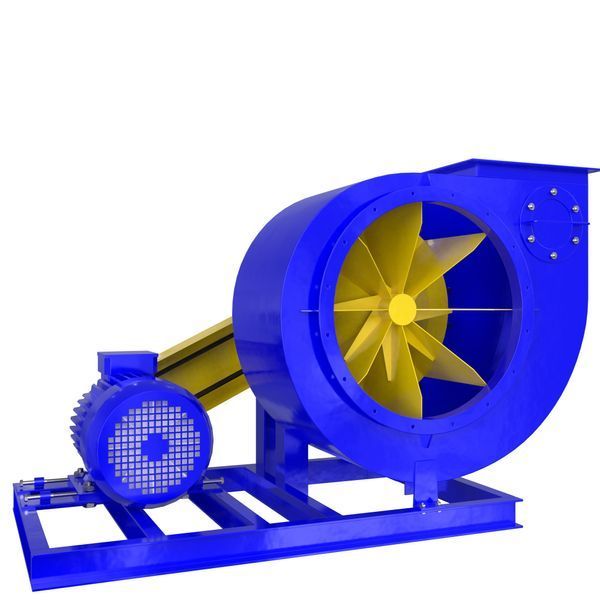

Вентилятор пылевой ВЦП 6-45 №5 оборудование, которое предназначено для перемещения воздуха и газо-воздушных смесей, в которых присутствует большое количество пыли. Применяют такие вентиляторы в разных сферах промышленности, чтобы создавать комфортные условия для работы сотрудников, а также предотвратить порчу оборудования. В перемещаемом воздухе не должно быть абразивных частиц. А вот использовать для перемещения древесной или металлической стружки - это допустимо. Наша компания предлагает качественные пылевые вентиляторы ВЦП 6-45-5 от производителя. Мы гарантируем приемлемую стоимость, а также оперативную доставку.
Габаритные размеры
Аэродинамические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЫЛЕВЫХ ВЕНТИЛЯТОРОВ ВЦП 6-45 5
Вентиляторы имеют прочную и надежную конструкцию, которая делает их долговечными в эксплуатации. Их применение полностью безопасно, ведь они выполнены в соответствии с международными стандартами. Устройство имеет высокие рабочие показатели, благодаря чему достигается эффективность работы. При этом, стоимость такого оборудования остается приемлемой.
Вентилятор имеет одностороннее всасывание смеси. Рабочее колесо - центробежное, может быть левого или правого вращения. Установлено восемь радиальных прямых лопаток. Они легко захватывают воздушную массу и направляют ее внутрь устройства. Поворотный корпус сварного типа. Рабочее колесо может быть установлено по нескольких схемам. Первая - рабочее колесо установлено непосредственно на вал двигателя. Это наиболее устойчивая и прочная схема, при этом - конструкция будет наименее габаритной. Такой вентилятор обладает наиболее высокими аэродинамическими показателями.
Вторая схема соединения - когда используют промузел для соединения двигателя и рабочего колеса. Это более габаритный вариант, но с наибольшей долговечностью. Такое исполнение позволяет применять устройство при повышенных температурах. Третий вариант - при помощи клиноременной передачи соединяют двигатель марки АИР с рабочим колесом. Подобная схема позволяет менять технические характеристики устройства.
Вентилятор ВЦП 6-45 №5 применяется вместе с другим оборудованием для удаления пыли и стружки из помещения. Возможно использование устройства как с металлической, так и с древесной стружкой, а также с пылевыми частицами, которые образовываются при обработке хлопка и шерсти. Пылевые вентиляторы данной модели используют вместе с пневмотранспортными установками.
Положение корпуса вентилятора со стороны всасывания воздуха
ТРЕБОВАНИЯ К РАБОЧЕМУ ПРОСТРАНСТВУ, В КОТОРОМ ДОЛЖЕН РАБОТАТЬ ВЕНТИЛЯТОР ВЦП 6-45 5:
- Умеренный или тропический климат.
- Температура - от минус 40 до плюс 40 для умеренного и до 45 градусов - для тропического климата.
- Вентилятор предназначен для второй категории размещения - он должен находиться под навесом. Если говорить об умеренном климате, то возможна и первая категория вне помещения, но с обеспечением защиты двигателя от попадания осадков и солнечных лучей.
- Максимальный уровень вибрации не должен превышать 5 мм\с.
- Перемещаемый воздух не должен превышать температуру в 80 градусов (если речь идет об общепромышленном исполнении устройства).
- Максимально допустимое количество пыли - 1 кг\м3.
Возможно несколько вариантов исполнения вентилятора ВЦП 6-45 №5 - общепромышленный, взрывозащищенный, агрессивно-устойчивый. Учитывая это, вентилятор может быть выполнен из углеродистой стали, алюминиевого сплава и нержавеющей стали. Разнородные металлы используют для создания взрывозащищенной конструкции.
Основными элементами устройства являются следующие:
- Улитка - имеет сварную конструкцию из листового металла.
- Входной патрубок - имеет фланцевое присоединение, имеется зазор для подачи смеси к рабочему колесу.
- Рабочее колесо - динамически сбалансированное, центробежного типа, имеет два диска и ступицу с лопатками (8 штук).
- Электрический двигатель - трехфазный асинхронного типа, может иметь общепромышленное или взрывозащищенное исполнение.
- Станина - вентилятор установлен на сварную раму, монтировать которую можно непосредственно на фундамент или при помощи виброизоляторов.
В процессе работы вентилятора ВЦП 6-45 №5 газо-воздушная смесь подается к рабочему колесу при помощи входного патрубка. Зазор патрубка можно регулировать. Рабочее колесо вращается под действием центробежной силы и при помощи лопаток захватывает воздух, перемещая его внутрь. Далее он двигается наружу через выходное отверстие.
