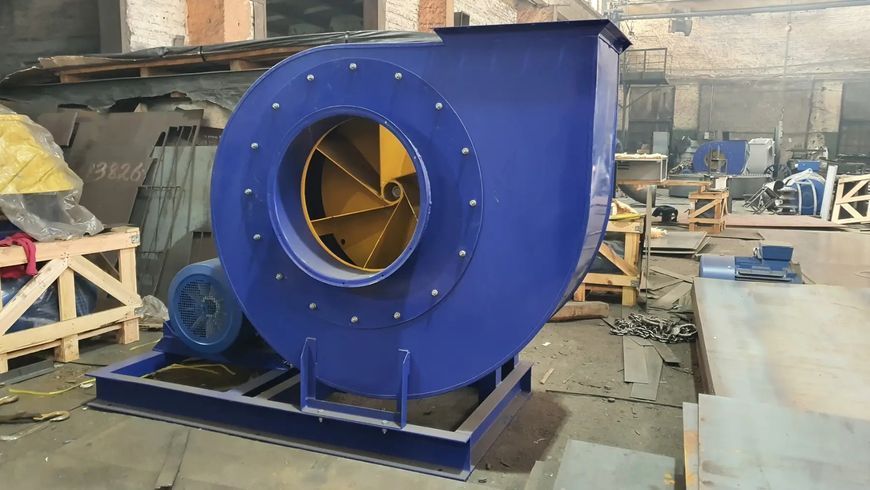

Пылевой вентилятор ВЦП 6-46 №10 Схема 5 с двигателем 55 кВт 1500 об/мин

Пылевой вентилятор ВЦП 6 46 №10 схема 5 оборудование, предназначенное для перемещения газо-воздушных смесей, в составе которых присутствуют пылевые частицы, но без абразивных составляющих. Применяют такие вентиляторы в среде с высокой степенью запыленности, где нужно обеспечить комфортную работу для персонала, а также уберечь оборудование от поломок. Наша компания предлагает качественные пылевые вентиляторы ВЦП 6-46-10 схема 5 от производителя. Мы гарантируем приемлемую стоимость, а также оперативную доставку.

Габаритные размеры

Аэродинамические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЫЛЕВЫХ ВЕНТИЛЯТОРОВ ВЦП 6-46 №10 СХЕМА 5

Вентиляторы имеют прочную и надежную конструкцию, которая делает их долговечными в эксплуатации. Их применение полностью безопасно, ведь они выполнены в соответствии с международными стандартами. Устройство имеет высокие рабочие показатели, благодаря чему достигается эффективность работы. При этом, стоимость такого оборудования остается приемлемой.

Вентилятор имеет одностороннее всасывание смеси. Рабочее колесо - центробежное, может быть левого или правого вращения. Лопатки легко захватывают воздушную массу и направляют ее внутрь устройства. Поворотный корпус сварного типа. Рабочее колесо соединено при помощи клиноременной передачи с двигателем. Подобная схема позволяет менять технические характеристики устройства.

Есть и две других схемы соединения. Так, рабочее колесо может быть установлено непосредственно на вал двигателя. Это наиболее устойчивая и прочная схема, при этом - конструкция будет наименее габаритной. Такой вентилятор обладает наиболее высокими аэродинамическими характеристиками. Второй вариант - использование промузла. Это более габаритный вариант, но с наибольшей долговечностью. Такое исполнение позволяет применять устройство при повышенных температурах. Корпус вентилятора может быть выполнен из углеродистой стали, алюминиевого сплава и нержавеющей стали. Разнородные металлы используют для создания взрывозащищенной конструкции.

Положение корпуса вентилятора со стороны всасывания воздуха

ОСНОВНЫМИ ЭЛЕМЕНТАМИ УСТРОЙСТВА ЯВЛЯЮТСЯ СЛЕДУЮЩИЕ:

• Улитка - имеет сварную конструкцию из листового металла.
• Входной патрубок - имеет фланцевое присоединение, имеется зазор для подачи смеси к рабочему колесу.
• Рабочее колесо - динамически сбалансированное, центробежного типа, имеет два диска и ступицу с лопатками (8 штук).
• Электрический двигатель - трехфазный асинхронного типа, может иметь общепромышленное или взрывозащищенное исполнение.
• Станина - вентилятор установлен на сварную раму, монтировать которую можно непосредственно на фундамент или при помощи виброизоляторов. Использование последних позволяет существенно снизить нагрузку, которая возникает в результате вибрации, а также уменьшить уровень создаваемого шума.

Газо-воздушная смесь подается к рабочему колесу при помощи входного патрубка. Зазор патрубка можно регулировать. Рабочее колесо вращается под действием центробежной силы и при помощи лопаток захватывает воздух, перемещая его внутрь. Через выходной патрубок воздух выводится наружу.

Особенности эксплуатации и требования к условиям работы

Вентиляторы ВЦП 6-46 10 схема 5 требуют определённых условий эксплуатации. Соблюдение требований необходимо для безопасности работы, а также для длительного использования оборудование. Данная модель рассчитана на такие условия работы:

1. Умеренный или тропический климат.
2. Температура - от минус 40 до плюс 40 для умеренного и до 45 градусов - для тропического климата.
3. Вентилятор предназначен для второй категории размещения - он должен находиться под навесом. Если говорить об умеренном климате, то возможна и первая категория вне помещения, но с обеспечением защиты двигателя от попадания осадков и солнечных лучей.
4. Максимальный уровень вибрации не должен превышать 5 мм\с.
5. Перемещаемый воздух не должен превышать температуру в 80 градусов (если речь идет об общепромышленном исполнении устройства).
6. Максимально допустимое количество пыли - 1 кг\м3.

Монтаж вентилятора должен осуществлять только человек, которые имеет необходимые знания и навыки. Благодаря этому возможна стабильная и безопасная работа устройства. Техническое обслуживание и ремонт также должны выполняться квалифицированным сотрудником. Все особенности работы вентилятора описаны в руководстве по эксплуатации, которая прилагается к комплекту.
