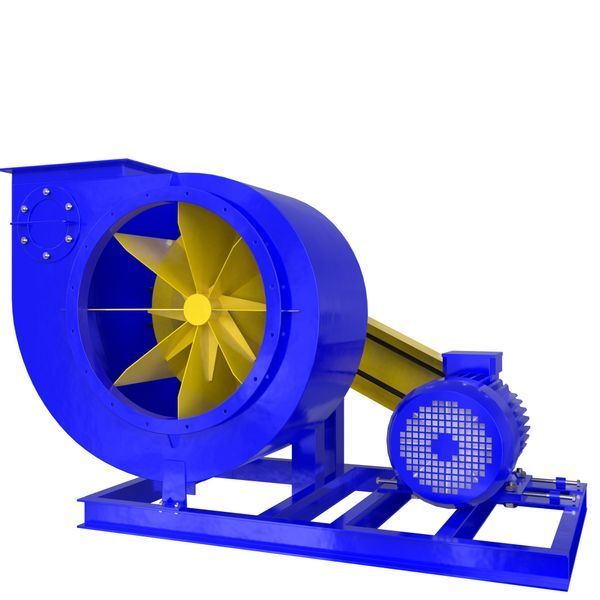

Вентилятор пылевой ВЦП 7-40 №6,3 предназначен для отвода газо-воздушной смеси, в которой находится повышенное содержание пылевых частиц. Использование такого вентилятора позволяет избавиться от пыли, что необходимо для нормальной работы персонала, а также оборудования. Устройство получило широкое применение на производстве, отличается стабильностью и эффективностью работы. Вентилятор можно заказать на сайте нашей компании с доставкой в ваш город. Мы гарантируем качество и оригинальность оборудования, а также приемлемую цену.
Габаритные размеры
Аэродинамические характеристики
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ПЫЛЕВОГО ВЕНТИЛЯТОРА ВЦП 7-40 6,3
Вентилятор отличается безопасностью и надежностью использования, предназначен для длительного применения. Все его составляющие отличаются долговечностью и устойчивостью к износу. Высокие рабочие характеристики гарантируют быстрый отвод запыленного воздуха из помещения. При этом, управлять работой устройства и технически его обслуживать достаточно просто. Главное, чтобы этим занимался человек с соответствующими знаниями и навыками.
Устройство имеет односторонне всасывание, а его корпус сварного типа надежно защищает внутренние части от негативных факторов внешней среды. Центробежное колесо имеет диаметр 630 мм, может вращаться влево и вправо. На нем установлено шесть лопаток аэродинамической формы. При этом, рабочее колесо соединено с двигателем при помощи клиноременной передачи.
Вентилятор ВЦП 7-40-6,3 применяется вместе с другим оборудованием для удаления пыли и стружки из помещения. Возможно использование устройства как с металлической, так и с древесной стружкой, а также с пылевыми частицами, которые образовываются при обработке хлопка и шерсти. Пылевые вентиляторы данной модели используют вместе с пневмотранспортными установками.
Положение корпуса вентилятора со стороны всасывания воздуха
ОСНОВНЫМИ ЭЛЕМЕНТАМИ УСТРОЙСТВА ЯВЛЯЮТСЯ СЛЕДУЮЩИЕ:
- Улитка - имеет сварную конструкцию из листового металла.
- Входной патрубок - имеет фланцевое присоединение, имеется зазор для подачи смеси к рабочему колесу.
- Рабочее колесо - динамически сбалансированное, центробежного типа, имеет два диска и ступицу с лопатками (8 штук).
- Электрический двигатель - трехфазный асинхронного типа, может иметь общепромышленное или взрывозащищенное исполнение.
- Станина - вентилятор установлен на сварную раму, монтировать которую можно непосредственно на фундамент или при помощи виброизоляторов.
В процессе работы вентилятора ВЦП 7 40 6 3 газо-воздушная смесь подается к рабочему колесу при помощи входного патрубка. Рабочее колесо вращается под действием центробежной силы и при помощи лопаток захватывает воздух, перемещая его внутрь. Далее он двигается наружу через выходное отверстие.
Вентилятор может быть выполнен и разных материалов - зависит от того, для каких условий работы предназначено устройство:
- Углеродистая сталь используется для общепромышленных вентиляторов.
- Нержавеющая сталь - для устойчивости к агрессивным средам.
- Разнородные металлы и алюминий - для взрывозащищенного исполнения.
Рабочее колесо вентилятора ВЦП 7-40 №6,3 динамически сбалансировано, что продлевает срок его службы, снижает уровень шума. Улитка выполнена из листового металла, который не подвержен порче от внешних негативных факторов. Двигатель трехфазный - общепромышленный АИР. Может быть установлен взрывозащищенный вариант. Устанавливать вентилятор можно на фундамент или виброизоляторы, если есть необходимость в снижении вибрации и уровня шума.
ТРЕБОВАНИЯ К УСЛОВИЯМ ЭКСПЛУАТАЦИИ
Вентилятор требует определенных условий использования. Это нужно для безопасности, а также стабильности работы устройства. Важно, чтобы окружающее пространство соответствовало таким требованиям:
Умеренный или тропический климат.
- Температура - от минус 40 до плюс 40 для умеренного и до 45 градусов - для тропического климата.
- Вентилятор предназначен для второй категории размещения - он должен находиться под навесом. Если говорить об умеренном климате, то возможна и первая категория вне помещения, но с обеспечением защиты двигателя от попадания осадков и солнечных лучей.
- Максимальный уровень вибрации не должен превышать 5 мм\с.
- Перемещаемый воздух не должен превышать температуру в 80 градусов (если речь идет об общепромышленном исполнении устройства).
- Максимально допустимое количество пыли в смеси - 1 кг\м3.
Монтаж вентилятора доложен осуществляться квалифицированным специалистом, который имеет к этому допуску. Предварительно человек обязательно должен пройти инструктаж. Техническое обслуживание выполняется по необходимости, а перед первым пуском нужно провести тестовый. Если устройство издает посторонние шумы, его нужно полностью отключить и провести осмотр.
