| Электродвигатель | Мощность | Частота | Производительность | Давление | Вес |
| АИР160S4 | 15 кВт | 1500 об/мин | 5500 м3/ч | 6700 Па | 645 кг |
| АИР160M4 | 18,5 кВт | 1500 об/мин | 6200 м3/ч | 7600 Па | 660 кг |
| АИР180S4 | 22 кВт | 1500 об/мин | 6800 м3/ч | 8200 Па | 680 кг |
| АИР180M4 | 30 кВт | 1500 об/мин | 8200 м3/ч | 9100 Па | 720 кг |
| АИР200M4 | 37 кВт | 1500 об/мин | 8500 м3/ч | 11200 Па | 740 кг |
| АИР200L4 | 45 кВт | 1500 об/мин | 9000 м3/ч | 12100 Па | 780 кг |
| АИР225M2 | 55 кВт | 3000 об/мин | 9000 м3/ч | 16000 Па | 840 кг |
| АИР250S2 | 75 кВт | 3000 об/мин | 11800 м3/ч | 15800 Па | 970 кг |
| АИР250M2 | 90 кВт | 3000 об/мин | 14800 м3/ч | 14900 Па | 1050 кг |

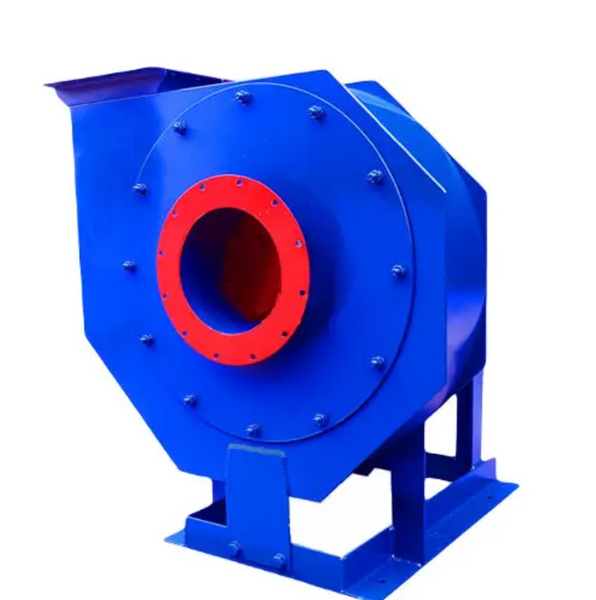

Центробежный вентилятор высокого давления ВВД №9 схема 5 устройство с высокой эффективность работы, которое быстро удалит отработанный воздух или газо-воздушные смеси. Это промышленное оборудование, которое предназначено для отвода газо-воздушных смесей температурой не выше 80 градусов. Главное условие - чтобы в перемещаемой массе было пыли и твердых примесей не больше 100 мг\м3. Липких и волокнистых материалов быть не должно - они способны вывести из строя внутренний механизм. Наша компания предлагает качественные центробежные вентиляторы по выгодной цене с доставкой в ваш город. Мы получаем технику напрямую от производителя, что гарантирует ее оригинальность.
Габаритные размеры
Аэродинамические характеристики
СФЕРА ПРИМЕНЕНИЯ ЦЕНТРОБЕЖНОГО ВЕНТИЛЯТОРА ВЫСОКОГО ДАВЛЕНИЯ ВВД 9 СХЕМА 5
Вентилятор высокого давления ВВД №9 схема 5 отличается надежной и качественной сборкой. Благодаря этому он прослужит длительное время в самых разных условиях. Главное, подобрать модификацию изделия, которая по материалам, из которых она выполнена, подходит к будущим особенностям работы. Не зависимо от сферы применения, вентилятор должен быть защищен от влияния прямых солнечных лучей и влаги. В умеренном климате категория размещения оборудования - первая. Вентилятор высокого давления ВВД №9 схема 5 предназначен для установки в приточно-вытяжной вентиляции и системах воздушного отопления, кондиционирования помещений промышленного назначения. Кроме того, применяют устройство в комплексах, где нужно удалять воздух с пылью и дымом, без наличия в нем химических агрессивных или взрывоопасных веществ.
Сфера применения:
- Системы отопления производственных помещений, коммерческих, общественных или бытовых.
- Системы вентиляции.
- Подача воздуха к сушильным печам и вагранкам.
- Транспортировка пыли или легких сыпучих веществ.
- Другие санитарно-производственные цели.
В техническом описании устройства указаны все подробности условий эксплуатации, которым должен соответствовать микроклимат в помещении, а также особенности газо-воздушной смеси.
Положение корпуса вентиляторов вид со стороны всаса
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕНТРОБЕЖНЫХ ВЕНТИЛЯТОРОВ ВЫСОКОГО ДАВЛЕНИЯ ВВД 9 СХЕМА 5
Вентилятор предназначен для выполнения двух основных функций. Первая - это подача смеси в камеру или систему, вторая - обновление или перемещение газо-воздушной смеси в пространстве для вентиляции или других целей.
Вентиляторы отличаются такими преимуществами:
- Бесперебойное обеспечения подачи воздуха при высоком давлении в системе.
- Спиралевидная форма корпуса существенно улучшает производительность устройства.
- Одностороннее всасывание.
- Рабочее колесо может вращаться вправо и влево.
- Работает вентилятор при помощи прямого привода.
- Рабочее колесо оснащено 12 лопастями аэродинамической формы.
В зависимости от назначения устройства, корпус и крыльчатка вентилятора могут быть выполнены из разных материалов. При этом, каждое устройство отвечает высоким стандартам качества и безопасности.
В комплект поставки вентилятора входит все необходимое для того, чтобы начать его эксплуатацию. Он имеет высокий КПД, создан для длительной бесперебойной работы, потребляет малое количество электроэнергии. Таким образом, это надежное промышленное оборудование.
ОСОБЕННОСТИ КОНСТРУКЦИИ ВЕНТИЛЯТОРА ВВД-9 СХЕМА 5
Вентилятор имеет прочный корпус, выполненный из листового металла. Рабочее колесо с 12 лопастями надежно приварено к заднему и переднему диску. Крепится вентилятор при помощи фланцевого соединения. Электрическое питание подается при помощи клеммной коробки.
Особенности узлов вентилятора:
- Коллектор и входной патрубок - через них газо-воздушная смесь подается к рабочему колесу. Наличие коллектора позволяет выравнивать поток воздуха.
- Рабочее колесо - оно захватывает газо-воздушную смесь и за счет создания высокого давления передает ее дальше, внутрь улитки. Колесо может вращаться вправо или влево х- все зависит от исполнения оборудования.
- Улитка - корпус спиралевидной формы, выполненный из листовой стали, швы - сварные.
- Электродвигатель - для общепромышленных устройств устанавливают двигатель типа АИР, а для взрывозащищенных используют другие варианты (например, АИММ, 4ВР).
- Станина - сварная, не нее установлен корпус вентилятора и его внутренние элементы. Фиксироваться она может на фундаменте или виброизоляторах.
Для заказа вентилятора центробежного высокого давления ВВД №9 схема 5, нажмите кнопку купить рядом с устройством в каталоге. Мы предлагаем несколько вариантов доставки и оплаты - укажите те, которые вам подходят лучше всего. Мы гарантируем полный комплект поставки, а также оригинальность оборудования. По всем вопросам обращайтесь к нашим консультантам по телефону или через сайт.
