Многие компании, выпускающие промышленные вентиляторы для стран СНГ пользуются схожими условными обозначениями в маркировке. Они, в свою очередь, регламентированы требованиями ГОСТа, которые достаточно активно применяются и в наши дни.
Последними нормами, которые используются на производствах, являются ГОСТ 5976-90 и ГОСТ 11442-90. В случае необходимости, вы можете ознакомиться с подробным описанием в сети, так как вся информация находится в открытом доступе.
Но, чтобы сэкономить время и избавить вас от недостоверной информации, далее в статье рассмотрим основополагающие принципы маркировки изделий, которые используются многими организациями (и нашей, в том числе). Стоит отметить, что на производствах до 1992 использовалась иная система обозначения продукции. Это были правила, соответствующие требованиям ГОСТа. Чтобы избежать путаницы, вначале рассмотрим современные обозначения. После вернемся к более старым вариантам, так как обе системы активно используются предприятиями и по сей день.
Новые приборы могут обозначаться следующим образом:
- наименование самого изделия - значок В (непосредственно вентилятор);
- указание типовой принадлежности прибора (устройства радиальные или осевые) - Р или же О;
- показатель коэффициента 100х давления при наибольшей производительности. Данное значение может быть округлено до целого значения;
- показатель быстроходности изделия при наибольшем КПД, который также округляется до целого значения.
Разберем маркировку на аппарате ВР 287-47. Это вентилятор радиального типа. Показатель давления в данном случае равняется 2,87, а быстроходность устройства составляет 46 при условии максимального значения КПД.
В случае использования старых маркировочных наименований, основные элементы будут выглядеть так:
- наименование прибора (вентилятора) - В;
- тип работы устройства (может быть осевым или центробежным), соответственно О или Ц;
- показатель коэффициента полного давления 5х при условии наивысшего значения КПД;
- показатель быстроходности, учитывая максимальные варианты КПД.
Стоит отметить, что данном типе маркировки устройств 2 последних элемента также округлялись до целых чисел.

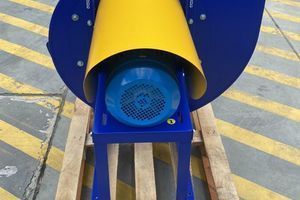

То есть, ВЦ 14-46 (та же модель, что и в первом случае) - центробежный вентилятор с давлением 14, а максимальное значение быстроходности составляет 46.
После названия модели устройства, на вентиляторе может быть представлена информация о его конструктивной сборке (то есть условии, при которых осуществляется соединение электрического мотора с рабочим элементом).
На данный момент существует несколько вариантов конструктивной реализации:
- Прибор одностороннего всасывания, рабочая деталь которого крепится к валу двигателя.
- Вентилятор этой же категории, но сквозной вал монтируется к двум подшипникам, которые расположены за границами основного корпуса. Вал в данном случае соединяется с мотором при помощи муфты.
- Устройство, обеспечивающее одностороннее всасывание. Укрепление вала осуществляется системой подшипников, которые располагаются за пределами корпуса прибора.
- Изделие, вал которого укреплен двумя подшипниками. Двигатель расположен за границами рамы, а привод осуществляется при использовании клиноременной передачи.
- Прибор, обеспечивающий односторонний забор воздуха, укрепляется по принципу прошлого 4 исполнения. Но электрический мотор располагается непосредственно на поверхности рамы непосредственно с рабочим колесом
- Изделие, обеспечивающее забор воздушных масс с двух сторон, укрепляется системой подшипников, которые располагаются по разным сторонам корпуса. Соединение с двигателем осуществляется за счет муфты.
- Прибор, обеспечивающий двусторонний захват воздушного потока, укреплен так же, как и в 6 исполнении. Клиноременная передача в данном случае обеспечивает привод.
Еще одной составляющей маркировки приборов можно назвать диаметр вращаемого колеса. Он обозначается в дециметрах.
Параллельно чтобы изменить параметры “давление” и “производительность” может быть установлено другое колесо (большего или меньшего размера). В таком случае маркировка выглядит следующим образом:
- Дк=Дн - диаметр элемента соответствует заявленному;
- Дк=0,9Дн - деталь уменьшена на 10%;
- Дк=0,95Дн - использован элемент меньше на 5%;
- Дк=1,05Дн - использован элемент больше на 5%;
- Дк=1,1Дн - размер запчасти больше на 10%.
Выше мы проанализировали все составляющие маркировки на данной категории оборудования, а теперь повторим информацию на конкретных моделях:
ВР 88-75.1-2,5 (ВЦ 4-75.1-2,5) – это устройство радиального/центробежного типа. Показатель давления в данном случае составляет порядка 0,88, а быстроходность при максимально доступных показателях КПД — 72. Данное изделие имеет первый тип конструктивного исполнения. Иначе говоря, деталь монтируется прямо на вал рядом с мотором. Ввиду того, что номер устройства 2,5, можно сделать вывод, что диаметр данной детали 250 мм. Также присутствует обозначение Дк=0,9Дн. Оно показывает, что размер поверхности будет отличаться от заявленной на 10%. То есть в модели установлено колесо, диаметр которого составляет 225 мм.
Также вам могут быть полезными следующие расшифровки типов вентиляторных установок, которые классифицируются на:
- ВКР - крышный вентилятор радиального типа;
- ВЦП (ВРП) - вентилятор центробежный пылевой;
- ВОИР - вентилятор осевой искрозащищенный;
- ВВД - вентилятор высокого давления.
