Вентилятор ВЦ 14-46 №5 взрывозащищенный с защитным козырьком: профессиональный обзор

В современной промышленности обеспечение эффективной вентиляции и кондиционирования воздуха на объектах с повышенным уровнем опасности является критически важной задачей. Промышленные предприятия, нефтеперерабатывающие заводы, химические комбинаты, деревообрабатывающие цеха, окрасочные камеры и элеваторы нуждаются в специализированном оборудовании, способном работать в условиях взрывоопасных газопаровоздушных смесей. Одним из наиболее надежных и популярных решений в данном сегменте является радиальный (центробежный) вентилятор ВЦ 14-46 №5 во взрывозащищенном исполнении, оснащенный дополнительным защитным козырьком (кожухом) электродвигателя.

Этот агрегат сочетает в себе высокие аэродинамические показатели среднего давления, прочную промышленную конструкцию, адаптивность к агрессивным и опасным средам, а также защиту от атмосферных осадков благодаря специальному навесу над приводным узлом. В данной статье мы подробно рассмотрим конструктивные особенности, технические характеристики, сферу применения и правила эксплуатации этой модификации вентилятора.

1. Назначение и сфера применения взрывозащищенного вентилятора ВЦ 14-46 №5

Вентилятор центробежный ВЦ 14-46 №5 (также известный в современной классификации как ВР 280-46 №5) относится к категории вентиляторов среднего давления одностороннего всасывания. Основное назначение данного оборудования — перемещение воздушных и газопаровых смесей, не вызывающих ускоренной коррозии материалов проточной части вентилятора, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м³.

Однако ключевая особенность взрывозащищенного исполнения (маркировка разновидностей: ВЦ 14-46 В, ВЦ 14-46 В1 или из разнородных металлов) заключается в том, что его конструкция исключает возможность появления искры во время работы. Это позволяет использовать агрегат для транспортировки смесей, относящихся к категориям взрывоопасности IIA и IIB и группам воспламеняемости Т1, Т2, Т3, Т4 по классификации ГОСТ и международных стандартов ATEX.

Основные отрасли эксплуатации:

• Химическая и нефтехимическая промышленность: отвод паров растворителей, топлива, эфиров, газов из реакторных залов и зон переработки.
• Нефтегазовый комплекс: вентиляция закрытых помещений на компрессорных станциях, нефтебазах и терминалах сжиженного газа.
• Окрасочные и гальванические цеха: удаление взрывоопасных и легковоспламеняющихся паров ЛКМ (лакокрасочных материалов) во время распыления и сушки изделий.
• Деревообрабатывающие и мебельные предприятия: работа в системах аспирации, где мелкая древесная пыль во взвешенном состоянии может образовывать взрывоопасную смесь (при условии комплектации соответствующим типом защиты).

Важное примечание: Наличие защитного козырька (кожуха) над электродвигателем указывает на то, что данный вентилятор специально подготовлен для наружного (уличного) монтажа (категория размещения 1 согласно ГОСТ 15150). Козырек защищает мотор от прямых солнечных лучей, дождя, снега и обледенения, что значительно продлевает срок службы изоляции и подшипников.

2. Особенности конструкции: Спиральный корпус, рабочее колесо и защитный козырек

Конструкция вентилятора ВЦ 14-46 №5 представляет собой классический образец радиальной турбомашины в форме улитки, выполненной с учетом строгих требований взрывобезопасности.

Конструктивные элементы и материалы:

1. Спиральный поворотный корпус ("улитка"): Изготавливается из листового металла. Корпус может быть повернут под разными углами (от 0° до 315° с шагом 45°), что упрощает подключение вентилятора к выходному воздуховоду. Во взрывозащищенном исполнении корпус и входной патрубок изготавливаются из разнородных металлов (например, пара "углеродистая сталь — латунь" или "нержавеющая сталь — латунь") либо из алюминиевых сплавов. Это предотвращает фрикционное искрение в случае случайного касания лопаток колеса о стенки корпуса.
2. Рабочее колесо (крыльчатка): Имеет диаметр 500 мм (что соответствует номеру вентилятора №5). Состоит из переднего и заднего дисков, ступицы и 32 загнутых вперед лопаток. Колесо проходит обязательную динамическую и статическую балансировку на специальных станках для минимизации вибраций при вращении.
3. Входной патрубок и гибкая вставка: На всасывающем фланце установлена специальная круглая гибкая вставка из взрывозащищенного (токопроводящего антистатического) материала, которая предотвращает передачу вибраций на систему воздуховодов и исключает накопление статического заряда.
4. Электродвигатель взрывозащищенной серии: В отличие от стандартных вентиляторов, здесь применяются асинхронные трехфазные двигатели серий АИМ, АИММ, 4ВР, 2ВР или их аналоги с уровнем защиты Ex d (взрывонепроницаемая оболочка) либо Ex e (повышенная надежность против взрыва).

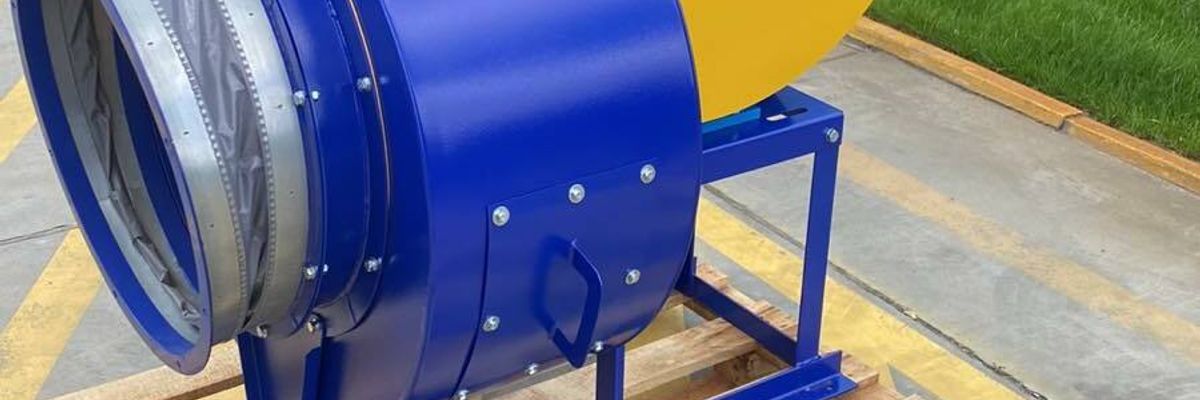

5. Защитный козырек (кожух): Металлический навес куполообразной или скошенной формы (в данной модели окрашен в ярко-желтый цвет). Он полностью закрывает корпус электродвигателя сверху и с боков, обеспечивая при этом свободный доступ охлаждающего воздуха к крыльчатке обдува двигателя с торца. Это решение незаменимо при размещении вентиляционной установки на крышах зданий, открытых площадках или эстакадах.

3. Технические и аэродинамические характеристики модели №5

Параметры работы вентилятора ВЦ 14-46 №5 напрямую зависят от мощности установленного электродвигателя и частоты его вращения (количества оборотов в минуту). Чаще всего используются двигатели на 1000 об/мин и 1500 об/мин.

Благодаря загнутым вперед лопаткам рабочего колеса, вентилятор обеспечивает высокие показатели давления при относительно компактных габаритах, что позволяет проталкивать воздушные массы через разветвленные сети воздуховодов с высоким аэродинамическим сопротивлением (наличие фильтров, циклонов, клапанов и т.д.).

4. Преимущества использования модификации с защитным козырьком

Заказчики часто сталкиваются с дилеммой: стоит ли переплачивать за комплектацию с кожухом (козырьком) двигателя? В случае эксплуатации оборудования под открытым небом ответ однозначен — да. Рассмотрим ключевые преимущества:

• Всепогодная надежность: Прямое попадание воды на вводное устройство (клеммную коробку) взрывозащищенного двигателя или подшипниковые щиты со временем может привести к нарушению герметичности, коррозии и короткому замыканию. Козырек нивелирует этот риск.
• Защита от теплового перегрева: Летом прямые солнечные лучи способны раскалить металлический корпус мотора до критических температур. Защитный кожух создает эффект экранирования, оставляя двигатель в тени и сохраняя номинальный температурный режим его работы.
• Соответствие стандартам ОТ и ТБ: Наличие дополнительных защитных элементов снижает вероятность механических повреждений двигателя при проведении смежных монтажных или ремонтных работ на объекте.
• Продленный жизненный цикл ЛКМ двигателя: Заводская краска взрывозащищенного двигателя под козырьком не выгорает и не разрушается под воздействием ультрафиолета, что предотвращает преждевременное появление ржавчины.

5. Правила монтажа, подключения и безопасной эксплуатации

Монтаж взрывозащищенного вентилятора ВЦ 14-46 №5 должен выполняться исключительно квалифицированным персоналом, имеющим допуск к работе с электрооборудованием во взрывоопасных зонах.

Ключевые этапы и требования к монтажу:

1. Подготовка фундамента: Вентилятор устанавливается на прочное бетонное основание или жесткую металлическую раму. Для гашения вибраций обязательно используются пружинные или резиновые виброизоляторы (серии ДО), которые подбираются под общий вес агрегата.
2. Проверка зазоров и заземления: Перед запуском необходимо проверить радиальный и осевой зазоры между входным патрубком и рабочим колесом. Они должны быть равномерными по всему периметру. Вся установка (корпус, рама, электродвигатель) подлежит обязательному надежному заземлению для снятия статического электричества.
3. Подключение кабеля: Подводящий кабель должен быть бронированным или проложенным в защитной металлической трубе (металлорукаве). Ввод кабеля в клеммную коробку взрывозащищенного двигателя выполняется с применением специальных взрывозащищенных кабельных вводов, обеспечивающих полную герметичность (IP65/IP66).
4. Контроль направления вращения: На корпусе вентилятора нанесена стрелка (ярко-желтого цвета), указывающая правильное направление вращения крыльчатки. Кратковременным пуском проверяют соответствие вращения вала. Обратное вращение приведет к резкому падению КПД и производительности устройства.

Заключение и где купить вентилятор ВЦ 14-46 №5 в Украине

Промышленный центробежный вентилятор ВЦ 14-46 №5 взрывозащищенный с защитным козырьком является образцовым оборудованием для создания безопасных условий труда на предприятиях с повышенным риском техногенных аварий. Его технические параметры позволяют эффективно решать задачи общеобменной и местной вентиляции, а продуманная комплектация с козырьком делает его идеальным выбором для долговременной эксплуатации на открытом воздухе в климатических условиях Украины. Инвестирование в качественное взрывозащищенное оборудование — это гарантия стабильной работы предприятия и безопасности персонала.
