| Електродвигун |
Потужність |
Частота |
Продуктивність |
Тиск |
Вага |
| АІР160S6 |
11 кВт |
1000 об/хв |
62000 м3/год |
250 Па |
280 кг |
| АІР132S8 |
4 кВт |
750 об/хв |
46000 м3/год |
140 Па |
190 кг |
| АІР132М8 |
5,5 кВт |
750 об/хв |
48500 м3/год |
140 Па |
200 кг |
| АІР132М6 |
7,5 кВт |
1000 об/хв |
55000 м3/год |
250 Па |
220 кг |
ВО 06-300 №12,5 – це осьовий вентилятор низького тиску, призначений для ефективної вентиляції, кондиціювання та опалення великих приміщень. Він також застосовується у виробничих процесах, де потрібно переміщати великі об’єми повітря при помірному тиску, наприклад у сушильних, морозильних або фарбувальних камерах.
Основні технічні характеристики
-
Тип: осьовий (аксіальний), низького тиску
-
Матеріал: вуглецева сталь (опціонально: алюміній, нержавіюча сталь, різнорідні метали)
-
Покриття: порошкове, для захисту від корозії
-
Діаметр крильчатки: 1250 мм
-
Кількість лопаток: 3 шт. (реверсивна – 6 шт.)
-
Потужність двигунів: 4–11 кВт
-
Продуктивність: 46 000–62 000 м³/год
-
Робочий тиск: 140–255 Па
-
Температура повітря: -40…+40 °C
-
Напруга мережі: 380 В
-
Гарантія: 2 роки
Сфери застосування
-
Вентиляційні системи промислових та комерційних об’єктів
-
Кондиціювання та опалення великих приміщень
-
Технологічні процеси на підприємствах
-
Будь-які випадки, коли потрібно переміщати великі об’єми повітря без високого тиску
Конструктивні особливості
Корпус вентилятора:
Циліндричний зварний корпус з фланцевими з’єднаннями, посилений хвилеподібними ребрами жорсткості. Порошкове покриття гарантує захист від корозії та тривалий термін експлуатації.
Крильчатка:
Металева, зварна, з можливістю правого або лівого обертання, динамічно збалансована. Діаметр – 1250 мм. Для реверсивної роботи доступна крильчатка з 6 лопатками.
Електродвигуни:
-
4 і 5,5 кВт при 750 об/хв
-
7,5 і 11 кВт при 1000 об/хв
Можлива заміна на інші моделі залежно від умов експлуатації.
Напрям обертання
Виконання №2 – стандартне, виконання №1 – під замовлення.
Види матеріалів
-
Вуглецева сталь: універсальне рішення
-
Нержавіюча сталь: для агресивних середовищ
-
Різнорідні метали: вибухозахищене виконання
-
Алюмінієві сплави: вибухозахищене, повністю відповідає нормам безпеки, дорожче в 3–4 рази
Переваги вентилятора
-
Надійна конструкція та довговічність
-
Висока продуктивність при низьких експлуатаційних витратах
-
Точне балансування крильчатки для мінімізації вібрацій
-
Комплектування якісними промисловими двигунами
-
Порошкове покриття вузлів
-
Гарантія 2 роки

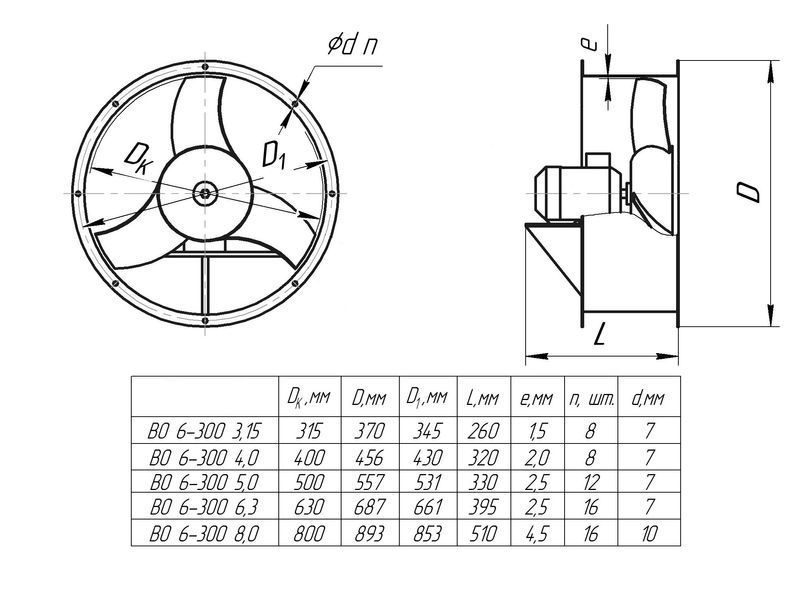

Габаритні та приєднувальні розміри

Графік (діаграма) аеродинаміки
