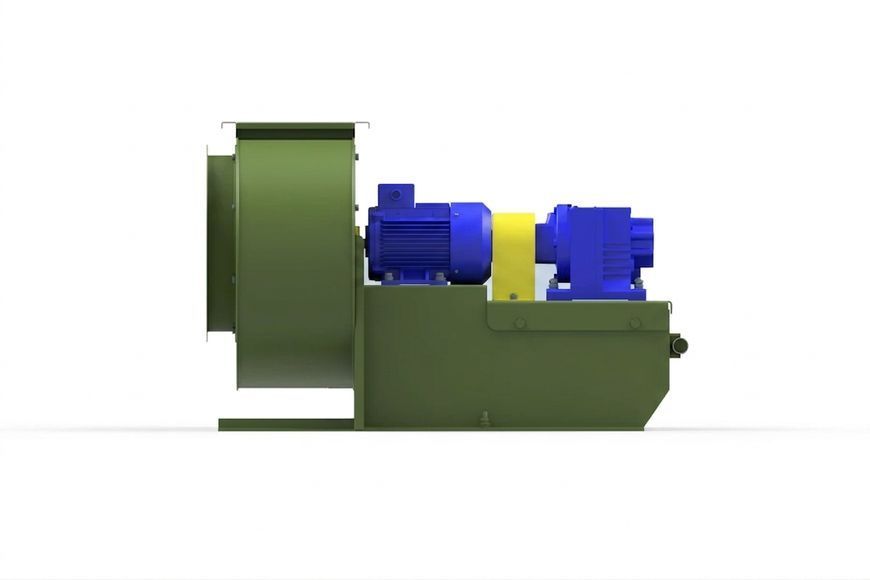

Електроручний вентилятор ЕРВ 2022-46 №3,15

Електроручний вентилятор для бомбосховищ ЕРВ 2022-46 №3,15 з електродвигуном АІР 80 А6 потужністю 0,75 кВт і частотою обертання 1000 об./хв призначений для організації вентиляції укриттів, захисних споруд, бомбосховищ та об'єктів цивільної і спеціальної оборони.

Вентилятор розроблений у 2022 році як сучасне рішення для заміни застарілих електроручних моделей типу ЕРВ-49. Обладнання поєднує електричний і ручний приводи, тому може використовуватися не тільки за наявності електропостачання, а й в автономному режимі у разі його відключення.

Конструкція розрахована на ефективну роботу у складі спеціальних вентиляційних та фільтровентиляційних систем, де необхідно забезпечити стабільний повітрообмін і можливість ручного керування обладнанням.

Основні особливості

ЕРВ 2022-46 №3,15 належить до вентиляторів середнього тиску з одностороннім всмоктуванням. Спіральний корпус має поворотне виконання, завдяки чому під час монтажу можна підібрати відповідне положення вентилятора відносно вентиляційної мережі.

Основні особливості моделі:

• продуктивність до 4000 м³/год;
• тиск до 390 Па;
• ККД до 85 %;
• середньонапірне виконання;
• одностороннє всмоктування;
• ручний та електричний приводи;
• електродвигун АІР 80 А6, 0,75 кВт, 1000 об./хв;
• поворотний спіральний корпус;
• можливість вибору положення корпусу під час монтажу;
• можливість роботи вентилятора вручну за відсутності електроенергії.

Висока ефективність вентилятора дозволяє знизити фізичне навантаження під час використання ручного приводу.

Електричний і ручний привід

ЕРВ 2022-46 №3,15 оснащений системою приводу, що дозволяє використовувати вентилятор у двох варіантах — від електродвигуна або вручну.

Особливістю конструкції є постійне з'єднання редуктора з валом робочого колеса. Тому під час відключення електродвигуна не потрібно виконувати додаткове з'єднання редуктора з приводним валом.

Для продовження роботи вентилятора без електроживлення достатньо використовувати рукоятку редуктора та здійснювати обертання вручну.

Таке рішення дозволяє зберегти працездатність вентиляційної системи під час перебоїв з електропостачанням.

Режими роботи

У складі відповідної вентиляційної системи ЕРВ-2022 може використовуватися у трьох основних режимах:

I режим — чиста вентиляція.
Повітря надходить у приміщення без проходження через фільтрувальні елементи.

II режим — фільтровентиляція.
Повітряний потік проходить через фільтри системи перед надходженням до приміщення, що захищається.

III режим — регенерація.
Режим використовується відповідно до конструкції та схеми конкретної фільтровентиляційної установки.

Область застосування

Електроручний вентилятор ЕРВ 2022-46 №3,15 призначений для використання в системах вентиляції:

• бомбосховищ;
• укриттів;
• захисних споруд;
• об'єктів цивільного захисту;
• споруд цивільної та спеціальної оборони;
• приміщень із фільтровентиляційними установками.

Модель може застосовуватися на об'єктах, де відсутнє автономне електропостачання і потрібно передбачити можливість ручного забезпечення повітрообміну.

Вентилятор також підходить для систем, оснащених дизельними або іншими генераторними установками. У разі припинення роботи генератора ручний привід дозволяє зберегти можливість експлуатації вентиляційного обладнання.

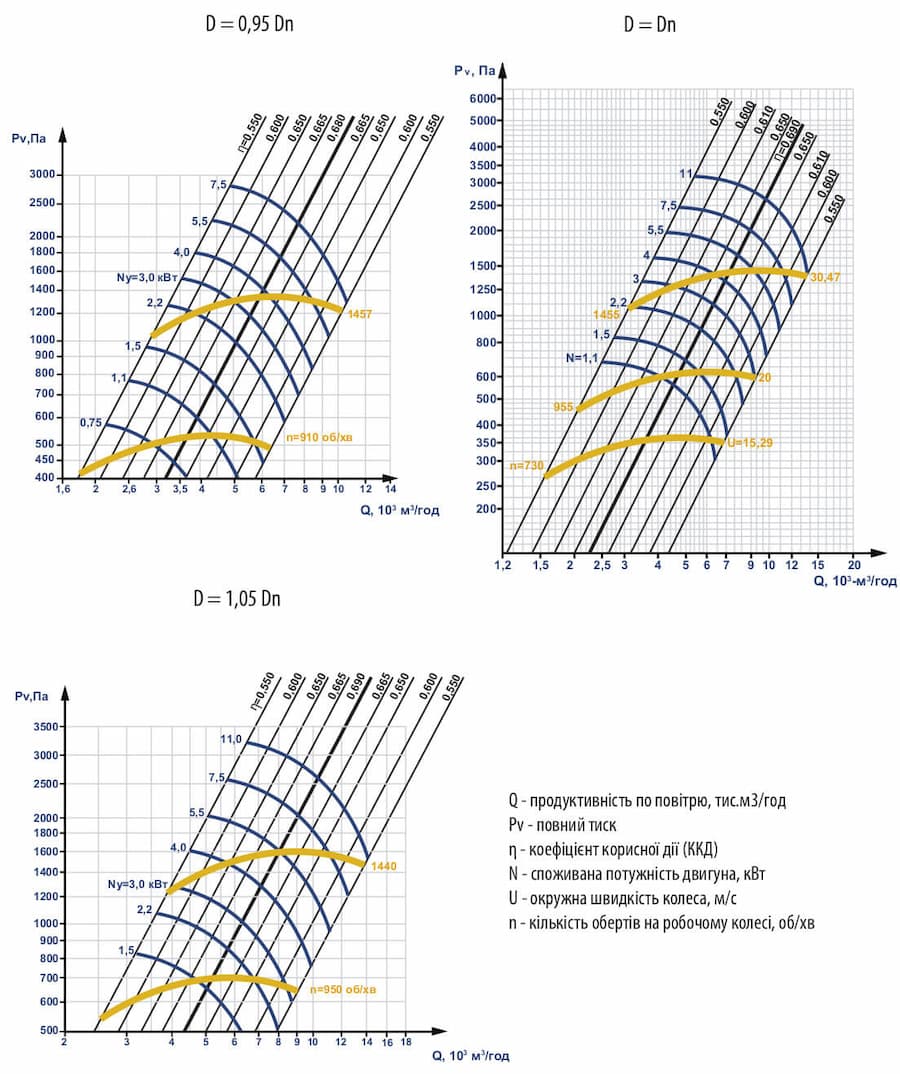

Аеродинамічні характеристики

Конструкція вентилятора

Конструкція ЕРВ 2022-46 №3,15 включає корпус із конструкційної сталі, станину, робоче колесо, спеціальний редуктор та електродвигун.

У штатному режимі привід здійснюється від електродвигуна АІР 80 А6 потужністю 0,75 кВт і частотою обертання 1000 об./хв.

Редуктор постійно з'єднаний із робочим механізмом, тому для переходу на ручний режим не потрібне встановлення додаткових напівмуфт або виконання складних операцій зі з'єднання приводу.

Вентилятор має лівий напрямок обертання. Конструкція спірального корпусу дозволяє вибирати його положення відповідно до особливостей конкретного монтажу.

Рекомендована висота встановлення становить близько 1125 мм від рівня підлоги до осі двигуна.

Умови експлуатації

Вентилятор призначений для експлуатації за температури навколишнього середовища від -40 до +40 °С.

Стандартне виконання розраховане на умови помірного клімату та може застосовуватися за 2-ї або 3-ї категорії розміщення.

За спеціальним замовленням можливе виготовлення обладнання для експлуатації в умовах тропічного клімату та підвищеної запиленості.

Переваги ЕРВ 2022-46 №3,15

• електричний і ручний приводи в одному обладнанні;
• можливість вентиляції за відсутності електропостачання;
• електродвигун АІР 80 А6 — 0,75 кВт, 1000 об./хв;
• продуктивність до 4000 м³/год;
• тиск до 390 Па;
• високий ККД;
• зниження фізичних зусиль під час ручного приводу;
• постійне з'єднання редуктора з приводним механізмом;
• відсутність необхідності в додатковому з'єднанні двигуна з редуктором під час переходу на ручний режим;
• поворотний спіральний корпус;
• можливість адаптації положення корпусу до умов монтажу;
• застосування у складі спеціальних вентиляційних та фільтровентиляційних систем.

Технічні характеристики

Надійна робота за відсутності електроенергії

Ключовою особливістю ЕРВ 2022-46 №3,15 є можливість використання двох способів приводу. За наявності електропостачання вентиляція здійснюється за допомогою електродвигуна, а в разі його відключення обладнання може працювати вручну.

Постійне з'єднання редуктора з приводним механізмом спрощує перехід між режимами роботи та виключає необхідність виконання додаткових операцій із приводом.

Завдяки продуктивності до 4000 м³/год вентилятор підходить для систем, де потрібне переміщення значного об'єму повітря та можливість збереження вентиляції за різних умов експлуатації.

ЕРВ 2022-46 №3,15 з електродвигуном АІР 80 А6 0,75 кВт 1000 об./хв — спеціалізоване обладнання для вентиляції бомбосховищ, укриттів та захисних споруд, що поєднує електричний привід, ручний резервний режим та можливість роботи у складі фільтровентиляційних систем.
