Електроручний вентилятор ЕРВ 2022-46 №4

ЕРВ 2022-46 №4 з електродвигуном АІР 100 L6 потужністю 2,2 кВт та частотою обертання 1000 об./хв — електроручний вентилятор, призначений для організації ефективного повітрообміну в бомбосховищах, укриттях, захисних спорудах, а також об'єктах цивільної та спеціальної оборони.

Модель розроблена у 2022 році конструкторським бюро ТОВ «Київський вентиляторний завод» як сучасна альтернатива вентиляторам старішого покоління ЕРВ-49. Обладнання розраховане на об'єкти, де вентиляційна система повинна залишатися працездатною навіть за відсутності централізованого електропостачання.

Завдяки поєднанню електричного та ручного приводів вентилятор може експлуатуватися у штатному режимі від електромережі або переводитися на ручне керування у разі аварійного відключення електроенергії.

Основні особливості

ЕРВ 2022-46 №4 належить до радіальних вентиляторів середнього тиску з одностороннім всмоктуванням. Спіральний корпус має поворотну конструкцію, що спрощує встановлення обладнання та дозволяє адаптувати положення вентилятора до конкретної конфігурації вентиляційної мережі.

Ключові характеристики моделі:

• продуктивність — до 8000 м³/год;
• тиск — до 630 Па;
• ККД вентилятора — до 85 %;
• середньонапірне виконання;
• одностороннє всмоктування;
• електричний і ручний привід;
• електродвигун АІР 100 L6 потужністю 2,2 кВт;
• частота обертання двигуна — 1000 об./хв;
• поворотний спіральний корпус;
• можливість зміни положення корпусу під час монтажу;
• ручна робота вентилятора за відсутності електроживлення;
• лівий напрямок обертання у зазначеному виконанні.

Високий ККД конструкції зменшує необхідні фізичні зусилля під час експлуатації вентилятора в ручному режимі.

Подвійний привід — електричний та ручний

Однією з основних конструктивних переваг ЕРВ 2022-46 №4 є можливість роботи від електродвигуна та вручну без складної процедури перемикання.

Редуктор постійно з'єднаний із валом робочого колеса, тому при переході з електричного режиму на ручний не потрібно додатково з'єднувати вал двигуна з редуктором або встановлювати додаткові напівмуфти.

Якщо електроживлення відсутнє, вентилятор можна привести в дію за допомогою рукоятки редуктора. Це дозволяє продовжувати вентиляцію приміщення навіть у разі аварійного припинення електропостачання.

Режими роботи

ЕРВ 2022-46 №4 може застосовуватися у складі систем вентиляції захисних споруд у трьох основних режимах:

I режим — чиста вентиляція
Забезпечує подачу зовнішнього повітря без проходження через фільтрувальні елементи.

II режим — фільтровентиляція
Повітря проходить через передбачену системою фільтрацію перед подачею до приміщення.

III режим — регенерація
Використовується відповідно до схеми та конструкції конкретної фільтровентиляційної системи.

Область застосування

Електроручний вентилятор ЕРВ 2022-46 №4 може використовуватися для вентиляції:

• бомбосховищ;
• укриттів;
• захисних споруд;
• об'єктів цивільного захисту;
• споруд цивільної та спеціальної оборони;
• приміщень із фільтровентиляційними системами.

Модель особливо підходить для об'єктів, де немає гарантованого автономного електропостачання. Ручний привід забезпечує резервний спосіб підтримання повітрообміну.

Вентилятор також може працювати у системах, обладнаних дизельними або іншими генераторами. Якщо генератор припиняє роботу, вентиляційне обладнання можна продовжувати використовувати вручну.

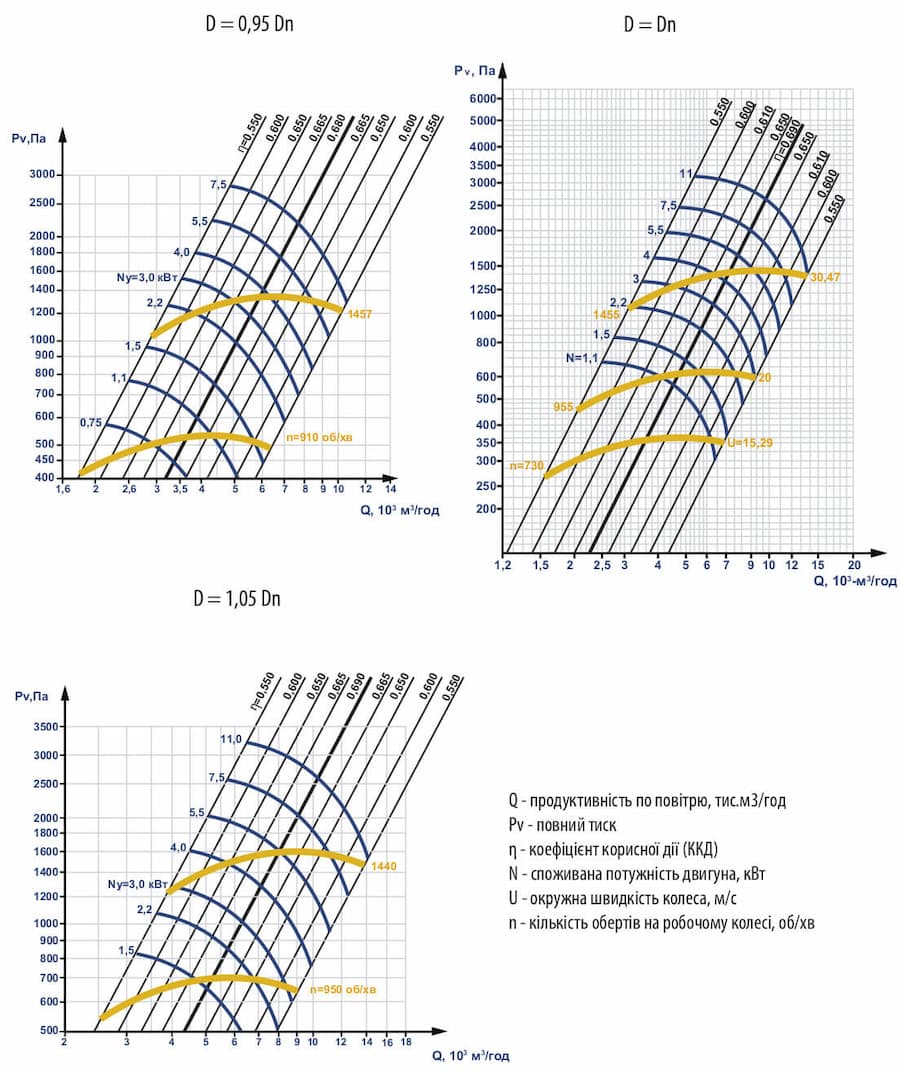

Аеродинамічні характеристики

Конструкція вентилятора

Конструкція ЕРВ 2022-46 №4 включає міцний корпус із конструкційної сталі, станину, робоче колесо, спеціальний редуктор та електродвигун.

У штатному режимі вентилятор працює від електродвигуна АІР 100 L6 потужністю 2,2 кВт та частотою обертання 1000 об./хв.

Постійне з'єднання редуктора з приводним механізмом дозволяє швидко перейти до ручного режиму без виконання додаткових монтажних операцій.

У зазначеному виконанні вентилятор має лівий напрямок обертання. Поворотна конструкція спірального корпусу дозволяє підібрати необхідне положення обладнання відповідно до умов монтажу.

Рекомендована висота встановлення становить близько 1125 мм від рівня підлоги до осі двигуна.

Умови експлуатації

ЕРВ 2022-46 №4 призначений для роботи при температурі навколишнього середовища від −40 до +40 °С.

Стандартне виконання розраховане на експлуатацію в умовах помірного клімату та відповідає 2-й або 3-й категорії розміщення.

За окремим замовленням можливе виготовлення спеціальних варіантів вентилятора для експлуатації в умовах тропічного клімату та підвищеної запиленості.

Переваги ЕРВ 2022-46 №4

• поєднання електричного та ручного приводів;
• можливість підтримувати вентиляцію без електроживлення;
• електродвигун АІР 100 L6 — 2,2 кВт, 1000 об./хв;
• продуктивність до 8000 м³/год;
• тиск до 630 Па;
• ККД вентилятора до 85 %;
• знижене фізичне навантаження під час ручної роботи;
• постійне з'єднання редуктора з робочим механізмом;
• відсутність необхідності в додатковому зчепленні двигуна з редуктором при переході на ручний режим;
• поворотний спіральний корпус;
• можливість адаптації положення корпусу до конкретної вентиляційної мережі;
• застосування у складі спеціальних вентиляційних та фільтровентиляційних систем;
• резервний ручний режим для роботи за відсутності електропостачання.

ЕРВ 2022-46 №4 як сучасна альтернатива ЕРВ-49

Вентилятори типу ЕРВ використовуються для забезпечення вентиляції захисних споруд протягом багатьох десятиліть. Модель ЕРВ-49 належить до попереднього покоління обладнання, конструкція якого має низку обмежень щодо маси, ефективності, ручного керування та монтажу.

ЕРВ 2022-46 №4 створений з урахуванням потреб сучасних вентиляційних систем. Високий ККД зменшує навантаження на оператора під час ручної роботи, а поворотний корпус спрощує встановлення вентилятора.

Окремою конструктивною перевагою є постійне з'єднання редуктора з робочим механізмом. Для переходу на ручне керування не потрібно виконувати додаткове зчеплення редуктора з електродвигуном — достатньо скористатися рукояткою.

Продуктивність моделі до 8000 м³/год дозволяє використовувати її для вентиляції приміщень зі значним об'ємом повітря.

Положення корпусу

Завдяки поворотному виконанню спірального корпусу під час монтажу можна вибрати необхідне положення вентилятора відповідно до напрямку вентиляційної мережі.

Для радіальних вентиляторів правого та лівого обертання положення корпусу визначається з боку всмоктувального отвору.

Положення корпусу правого і лівого обертання ЕРВ 2022-46 №4 з електродвигуном АІР 100 L6 2,2 кВт 1000 об./хв

Ціни та наявність

Вартість ЕРВ 2022-46 №4 залежить від комплектації та актуальних умов постачання. Для отримання інформації щодо ціни, наявності та термінів поставки рекомендується уточнити актуальні дані перед замовленням.

Технічні характеристики вентилятора

Електродвигун АІР 100 L6

ЕРВ 2022-46 №4 — вентиляція з резервним ручним приводом

Електроручний вентилятор ЕРВ 2022-46 №4 з електродвигуном АІР 100 L6 2,2 кВт 1000 об./хв поєднує високу продуктивність, електричний привід та можливість ручного керування.

Продуктивність до 8000 м³/год, тиск до 630 Па, поворотний спіральний корпус та постійне з'єднання редуктора з робочим механізмом роблять модель придатною для використання у спеціальних вентиляційних та фільтровентиляційних системах.

Ручний режим забезпечує резервну можливість підтримання повітрообміну за відсутності електропостачання, а електродвигун АІР 100 L6 дозволяє експлуатувати вентилятор у штатному автоматизованому режимі.
