Герметичний здвоєний клапан КГП використовується у складі фільтро-вентиляційних систем для перемикання агрегату між різними режимами роботи. За допомогою клапана можна перевести установку з режиму звичайної вентиляції на режим фільтрації, а також повністю від’єднати агрегат від вентиляційної мережі.
Конструкція виробу передбачає один вхідний патрубок діаметром 150 мм, оснащений фланцем для підключення до повітроприймального каналу або протипилового фільтра. Для приєднання до інших елементів фільтро-вентиляційного агрегату передбачено два вихідні патрубки діаметром 102 мм. Вони використовуються для підключення обвідної лінії та фільтрів-поглиначів.
Герметичне перекриття вхідних отворів здійснюється за допомогою кутових герметичних клапанів. Необхідне притискання забезпечується рукояттю, яка накручується на сальниковий вузол клапана. Така конструкція дозволяє надійно закривати відповідні проходи та перемикати напрямок руху повітря відповідно до обраного режиму роботи системи.
КГП виготовляється з вуглецевої сталі, а для додаткового захисту поверхні використовується порошкове покриття. Це забезпечує виробу необхідну механічну міцність та сприяє збереженню його експлуатаційних властивостей.
Клапан КГП призначений для комплектації спеціальних фільтро-вентиляційних систем, де необхідні перемикання режимів роботи, герметичне перекриття повітряних каналів і надійне з’єднання з іншими елементами вентиляційного обладнання.

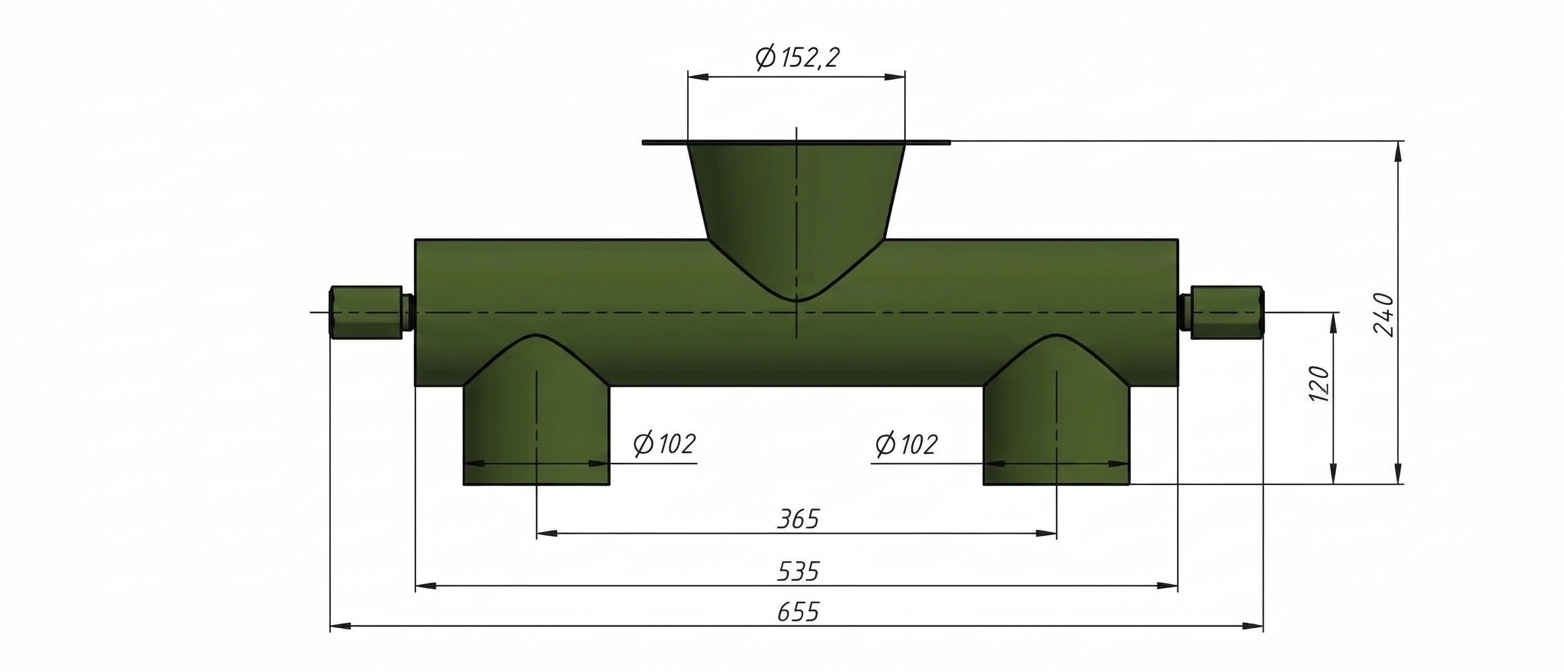

Габаритні та приєднувальні розміри клапанів КГП
| Модель |
Dn, мм |
D, мм |
B, мм |
H, мм |
L, мм |
Маса, кг |
| КГП-100 |
150 / 102 |
— |
— |
— |
— |
— |
Основні елементи конструкції:
- Корпус клапана
- Вхідний патрубок з фланцем
- Два вихідних патрубки
- Герметичні кутові клапани
- Сальниковий вузол з рукояттю
