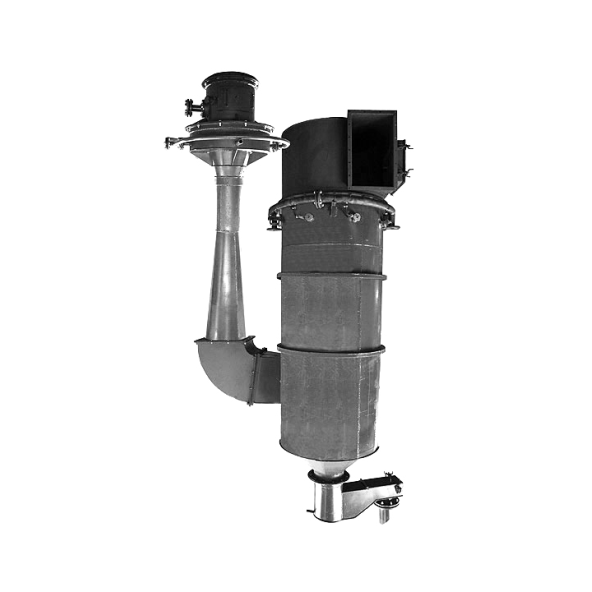

Коагуляційний мокрий пиловловлювач КМП-7,1 призначений для очищення повітря, яке видаляється витяжними вентиляційними системами від зернистого пилу дрібної та середньої дисперсності. Цей пиловловлювач використовується для очищення різних викидів в аспіраційних установках у рудопідготовчих підприємствах, бункерних естакадах у доменних цехах заводів.
Сфера використання
Мокрий пиловловлювач КМП застосовується за відсутності у вентиляційних викидах речовин, які утворюють з водою агресивні розчини. У випадку, якщо у викидах такі речовини відсутні, пиловловлювач виготовляється з нержавіючої сталі. Він ідеально підходить для очищення повітря в промислових умовах, де важлива ефективність та надійність роботи.
Пиловловлювачі КМП необхідно встановлювати перед спонукачем тяги в приміщеннях з позитивною температурою. Якщо установка пиловловлювача потрібна в приміщеннях з негативною температурою або на вулиці, необхідно вживати заходів, що запобігають замерзанню шламу та води.
Переваги та особливості
Однією з основних переваг застосування коагуляційних мокрих пиловловлювачів КМП є їхня простота пристрою та малі габаритні розміри установки. Ці апарати виготовляються за ТУ 3742-006-45602104-2016 «Обладнання газоочисне та пиловловлююче» заводу-виробника. Пилоуловлювальні апарати мають декларацію відповідності ТР МС Митного союзу «Про безпеку машин та обладнання».

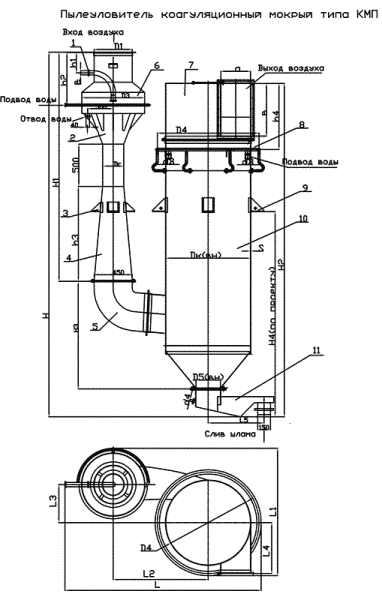

Пиловловлювач складається з трьох основних елементів: краплеуловлювача, труби-коагулятора і пристрою, що закручує. У нижній частині корпусу встановлено закручує пристрій, а до шламовідвідного конуса каплеотделителя приварений фланець для кріплення гідрозатвора для відведення шламу.
Принцип роботи
Повітря, що очищається, надходить через вхідний патрубок в конфузор труби-коагулятора, куди через центральне сопло з відбійником впорскується вода. Під дією великої швидкості повітря (40 - 70 м/с) в горловині труби-коагулятора здійснюється диспергування води в дрібні частинки, і завдяки зіткненню порошин з частинками води відбувається їх захоплення.
Осьовий потік повітря при вході в пристрій, що закручує, розділяється на два потоки за допомогою розсікача. Обидва потоки плавно переводяться в горизонтально обертові потоки, які по спіральних каналах направляються щодо стінок корпусу пиловловлювача. Краплі води із зваженими в них частинками пилу під впливом відцентрової сили відкидаються до стінок корпусу і по них стікають у конусну частину, звідки виводяться через зливний патрубок, з гідрозатвором. Очищене повітря відсмоктується вентилятором через відвідний патрубок пиловловлювача.
Встановлення та експлуатація
Пиловловлювач КМП встановлюється на підставі (кронштейнах), до якого кріпиться за допомогою лап. Тип та конструкція основи визначаються проектом замовника. Установка труби-коагулятора вважається нормальною, якщо забезпечується рівномірне переливання води по всьому периметру зливного порога конфузора, що досягається установкою підкладок під лапи.
Для запобігання форсункам і сопелам від забруднення великими частинками на трубопроводах підведення води слід встановити фільтри грубого очищення. Довжина патрубка для зливу шламу з КМП перед гідрозатвором приймається чисельно рівною величиною напору мм, що розвивається вентилятором мм ст.ст.
Основна подача води здійснюється через центральне сопло з відбійником, встановлене на осі труби-коагулятора. Для запобігання відкладенням шламу на межі розділу сухої та мокрої поверхні в КМП передбачена додаткова подача води у вигляді плівки, що рівномірно стікає по поверхні конфузора. Вода до камери підводиться через колектор та два штуцери, приварені до обичайки камери. У водяній камері передбачені штуцери для спорожнення під час ремонту та очищення.
Для періодичного зрошення стінок краплеуловлювача з метою промивання у верхній частині корпусу встановлені форсунки. Вода подається через гумові трубки, приєднані до кільцевого колектора.
Для спостереження за роботою сопел та огляду краплеуловлювача на повітропідвідному патрубку встановлено люк. На гідрозатворі є штуцер підведення води для змучування осіла шламу і періодичного промивання гідрозатвора. Необхідність постійного зрошення стінок краплеуловлювача та інших перерахованих промивок під час роботи апарату визначається проектом залежно від властивостей пилу та приймається при налагодженні установки.
