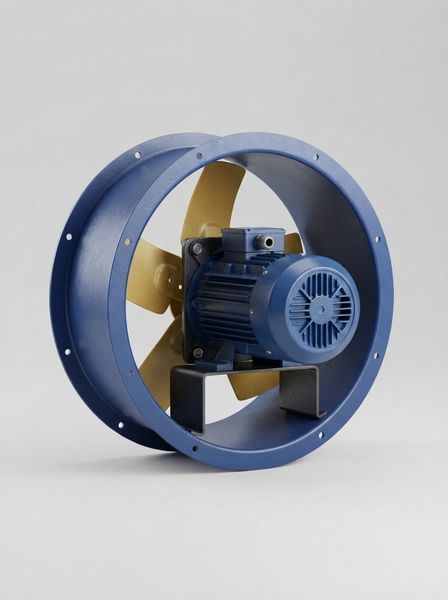

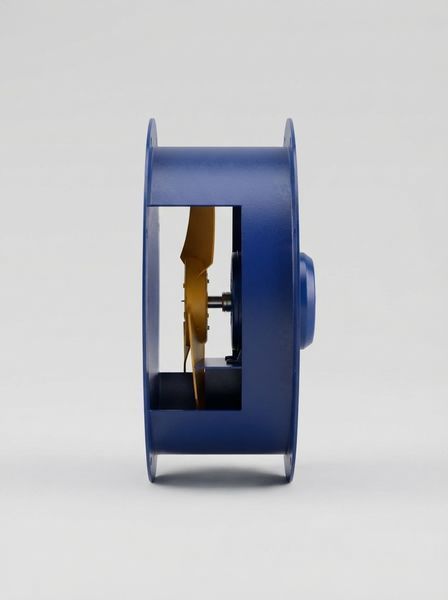

Осьовий вентилятор ВО 06-300 (ВО 13-290) №3,15 з різнорідних металів

Осьовий вентилятор ВО 06-300 (ВО 13-290) №3,15 із різнорідних металів призначений для переміщення повітря в системах вентиляції різного призначення. Осьове виконання забезпечує рух повітряного потоку вздовж осі робочого колеса, тому вентилятор зручно застосовувати на ділянках вентиляційних систем, де необхідно організувати прямолінійне переміщення повітряного середовища.

Виконання з різнорідних металів дає змогу використовувати конструкцію з урахуванням особливостей окремих елементів вентилятора та умов експлуатації. Модель №3,15 представлена кількома варіантами електродвигунів, що дає можливість підібрати обладнання відповідно до розрахункових параметрів конкретної системи.

Принцип роботи

Основним робочим елементом є осьове робоче колесо. Під час обертання лопаті створюють рух повітряного середовища та спрямовують потік уздовж осі вентилятора. Така схема особливо зручна для вентиляційних систем, у яких напрямок руху повітря збігається з віссю встановлення обладнання.

Вентилятор може використовуватися як окремий елемент вентиляційної системи або встановлюватися у складі повітроводів та іншого вентиляційного обладнання.

Виконання з різнорідних металів

Конструкція з різнорідних металів передбачає використання різних металевих матеріалів для окремих елементів обладнання. Таке рішення дає змогу враховувати призначення та конструктивні особливості компонентів вентилятора.

Під час вибору обладнання важливо враховувати умови експлуатації, характер середовища, що переміщується, параметри вентиляційної мережі та вимоги проєктної документації.

Де застосовується

ВО 06-300 (ВО 13-290) №3,15 може використовуватися в:

• виробничих приміщеннях;

• складських і господарських будівлях;

• майстернях;

• гаражах;

• технічних приміщеннях;

• комерційних об’єктах;

• сільськогосподарських будівлях;

• системах загальнообмінної вентиляції;

• витяжних установках.

Конкретна сфера застосування визначається проєктом і розрахунковими характеристиками системи.

Переваги моделі

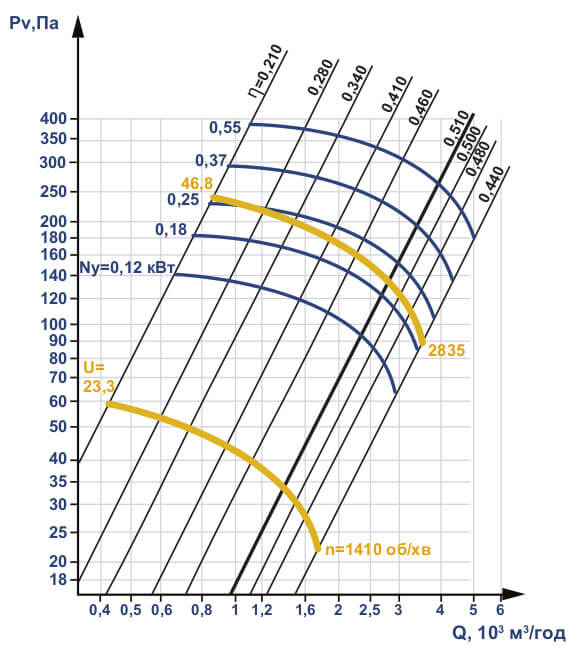

До переваг ВО №3,15 належать осьова схема переміщення повітря, кілька варіантів двигунів і виконання з різнорідних металів. Можливість вибору між двигунами потужністю 0,25–0,37 кВт за частоти обертання 1500 об/хв і варіантами потужністю 0,37–0,55 кВт за частоти обертання 3000 об/хв дає змогу підібрати комплектацію для різних робочих режимів.

Підбір вентилятора

Перед замовленням необхідно визначити потрібну витрату повітря та опір вентиляційної мережі. На розрахунок впливають довжина повітроводів, їхній переріз, кількість поворотів, переходів, клапанів, решіток та інших елементів.

Вибір двигуна здійснюється за робочою точкою системи, а не лише за його номінальною потужністю.

ВО 06-300 (ВО 13-290) №3,15 із різнорідних металів — практичне рішення для вентиляційних систем, у яких потрібне осьове переміщення повітря та можливість вибору відповідної комплектації електродвигуна.
