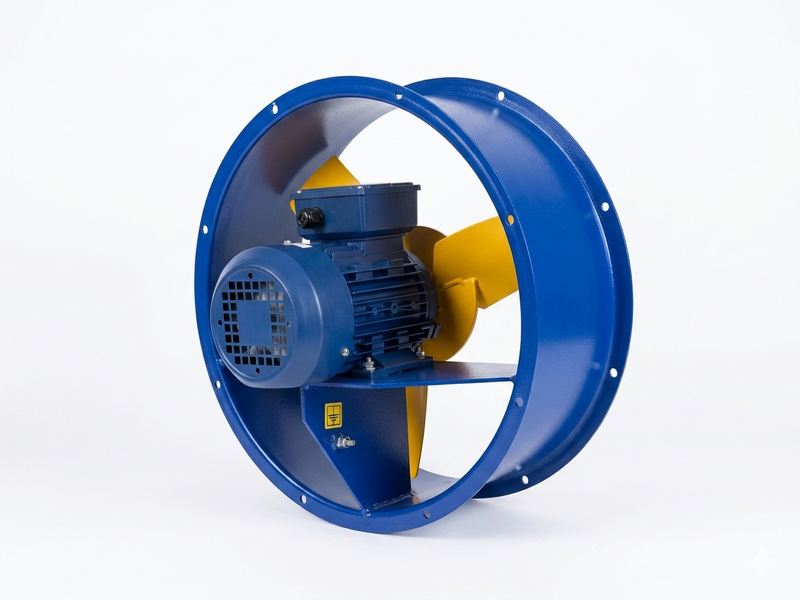

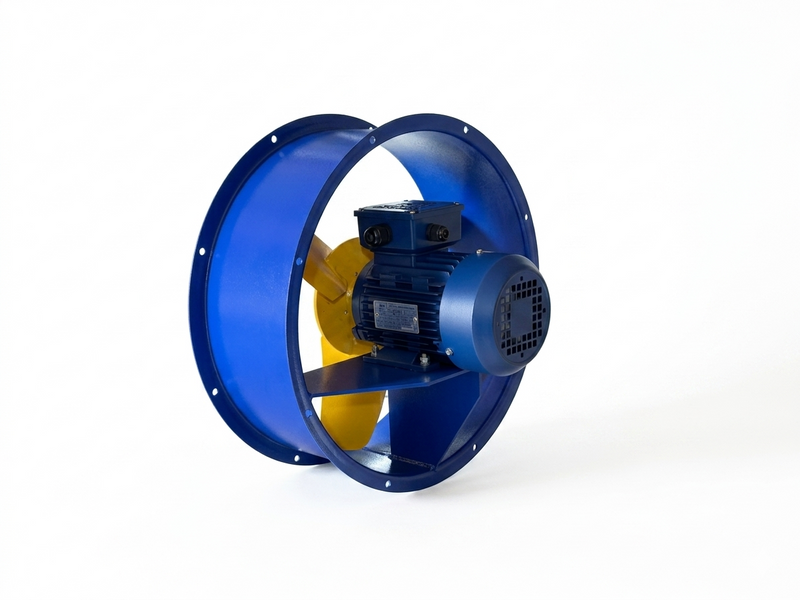

Осьовий вентилятор ВО 06-300 №8

ВО 06-300 №8 – високопродуктивний осьовий вентилятор низького тиску, створений для ефективного переміщення повітря в системах вентиляції, кондиціонування та опалення. Завдяки сучасній конструкції та високоякісним матеріалам він забезпечує стабільну роботу навіть у складних виробничих умовах.

Основні характеристики

• Тип вентилятора: осевий (аксіальний), низького тиску

• Матеріал корпусу та крильчатки: вуглецева сталь (на замовлення — алюміній, нержавіюча сталь або різнорідні метали)

• Покриття: порошкове для підвищеної стійкості до корозії

• Діаметр крильчатки: 800 мм

• Кількість лопатей: 3 шт. (реверсивна — 6 шт.)

• Потужність електродвигунів: 0,55–4 кВт

• Продуктивність: 11 950–28 000 м³/год

• Робочий тиск: 58–220 Па

• Температура робочого середовища: -40…+40 °C

• Напруга мережі: 380 В

• Гарантія: 2 роки

Сфери застосування

ВО 06-300 №8 використовується у:

• Промислових та комерційних вентиляційних системах

• Кондиціонуванні та опаленні приміщень

• Виробничих технологічних процесах (сушильні, морозильні та фарбувальні камери)

• Ситуаціях, де потрібне переміщення повітря з низьким тиском

Конструктивні особливості

Корпус:
Металевий зварний циліндр з фланцевими краями та хвилястими ребрами жорсткості. Порошкове покриття гарантує захист від корозії та тривалий термін служби.

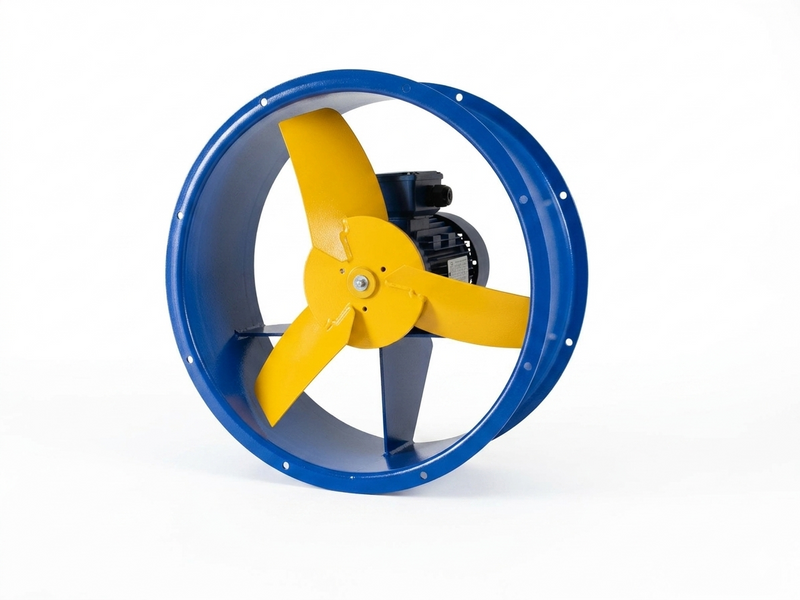

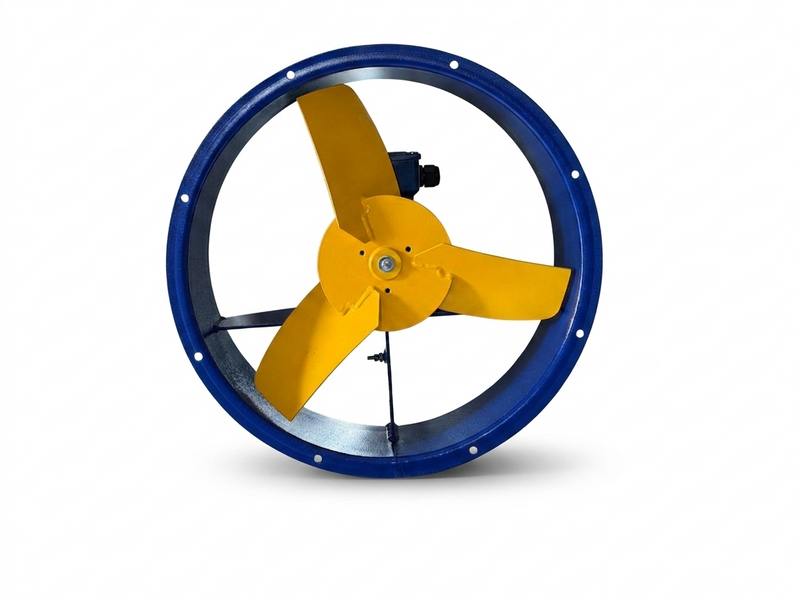

Крильчатка:
Металева, зварна, може бути правого або лівого обертання, динамічно збалансована. Можлива реверсивна крильчатка на 6 лопатей для роботи на витяжку та приток повітря.

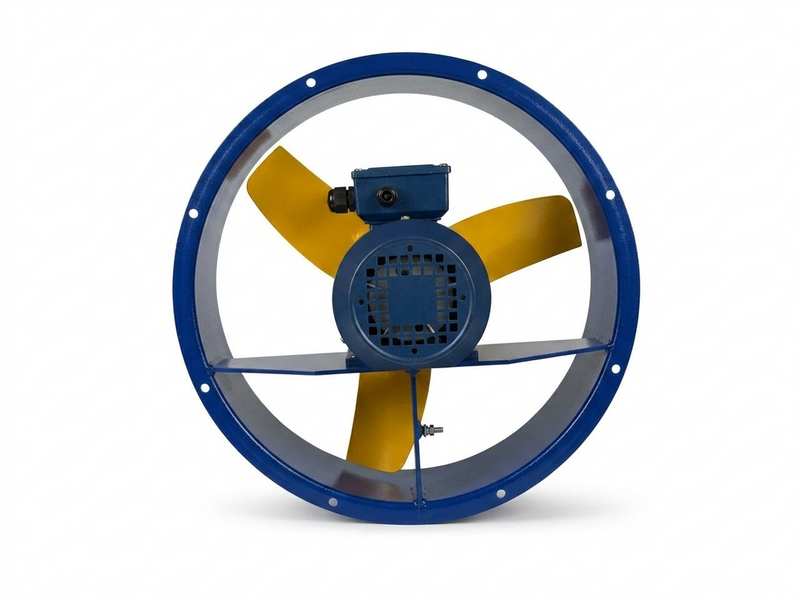

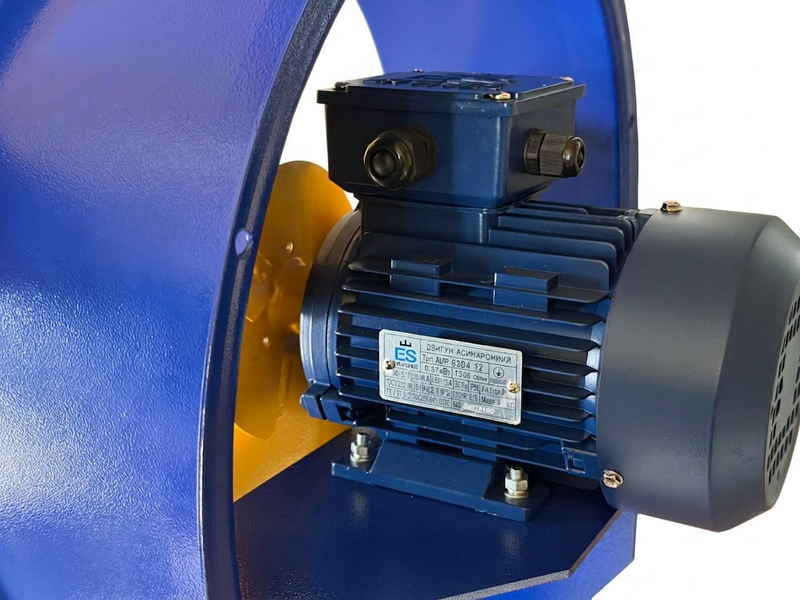

Електродвигуни:

• 0,55 кВт при 750 об/хв

• 0,75–1,1 кВт при 1000 об/хв

• 3–4 кВт при 1500 об/хв

Монтуються на спеціальну монтажну плиту, забезпечуючи стабільну роботу вентилятора. Можлива заміна на двигуни іншої серії залежно від умов експлуатації.

Напрямок обертання

• Праве (№1): потік повітря йде від крильчатки до двигуна

• Ліве (№2): потік повітря йде від двигуна до крильчатки

Виконання №2 є стандартним, виконання №1 виготовляється під замовлення.

Матеріали виконання

• Вуглецева сталь: стандартне та найпоширеніше виконання

• Нержавіюча сталь: для агресивних умов експлуатації

• Різнорідні метали: вибухозахищене виконання для небезпечних середовищ

• Алюмінієві сплави: вибухозахищене, відповідає всім державним нормам, дорожче стандартного в 3–4 рази

Переваги

• Надійна та міцна конструкція

• Висока продуктивність та економія енергії

• Динамічне балансування крильчатки для зменшення вібрацій

• Якісні електродвигуни

• Порошкове покриття вузлів вентилятора

• Гарантія 2 роки

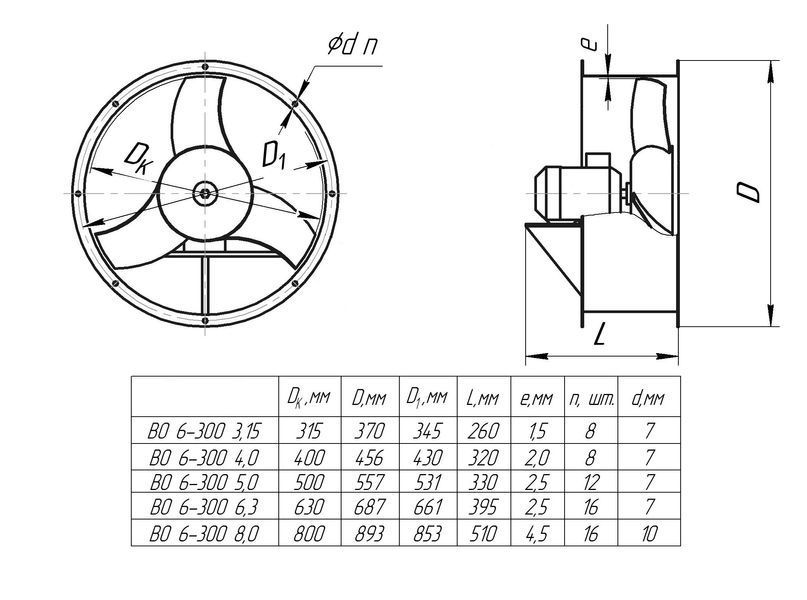

Габаритні та приєднувальні розміри

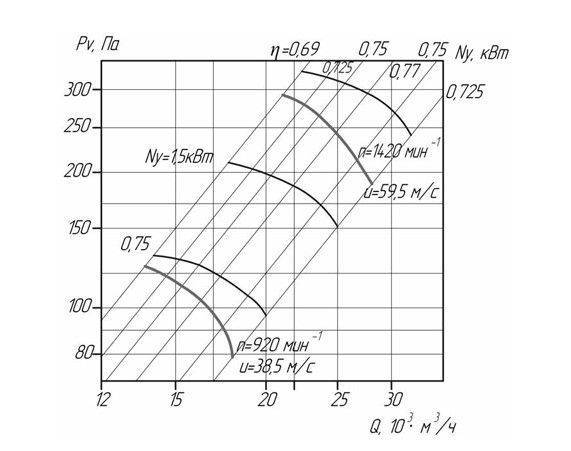

Графік (діаграма) аеродинаміки
