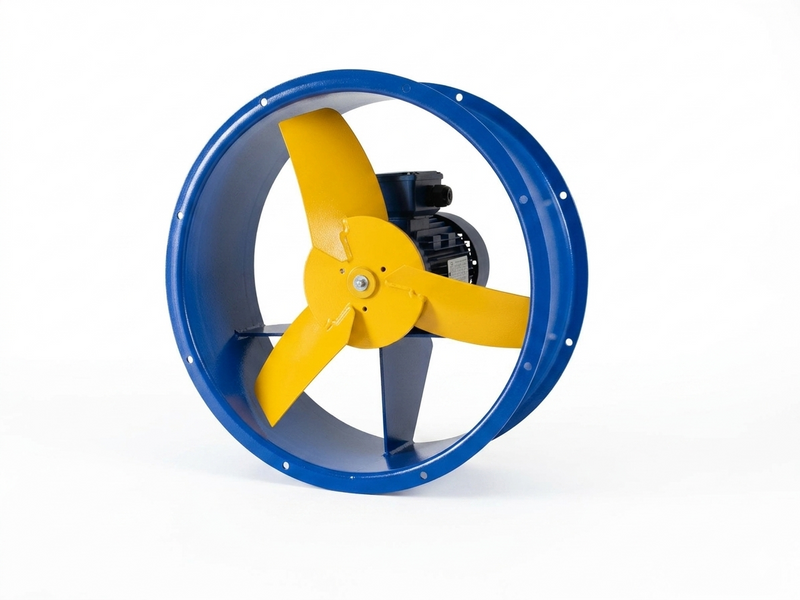

Осьовий вентилятор ВО 06-300 №10

ВО 06-300 №10 – це осьовий вентилятор низького тиску, розроблений для стабільної та ефективної роботи у системах вентиляції, кондиціювання та опалення приміщень, а також у виробничих процесах, де необхідно переміщати великі об’єми повітря при невисокому тиску.

Технічні характеристики

• Тип вентилятора: осьовий (аксіальний), низького тиску

• Матеріал корпуса та крильчатки: вуглецева сталь (опції: алюміній, нержавіюча сталь, різнорідні метали)

• Покриття: порошкове для захисту від корозії

• Діаметр крильчатки: 1000 мм

• Кількість лопаток: 3 шт. (реверсивна – 6 шт.)

• Потужність електродвигунів: 1,5–3 кВт

• Продуктивність: 25 000–33 000 м³/год

• Робочий тиск: 92–155 Па

• Температура робочого середовища: -40…+40 °C

• Напруга мережі: 380 В

• Гарантія: 2 роки

Основні сфери застосування

• Вентиляція промислових та комерційних об’єктів

• Кондиціювання та опалення великих приміщень

• Технологічні процеси на підприємствах (сушильні, морозильні та фарбувальні камери)

• Будь-які випадки, коли потрібне інтенсивне переміщення повітря при низькому тиску

Конструкція та особливості

Корпус вентилятора:
Металевий зварний циліндр з фланцевими з’єднаннями, посилений хвилеподібними ребрами жорсткості. Порошкове покриття забезпечує захист від корозії та тривалий термін служби.

Крильчатка:

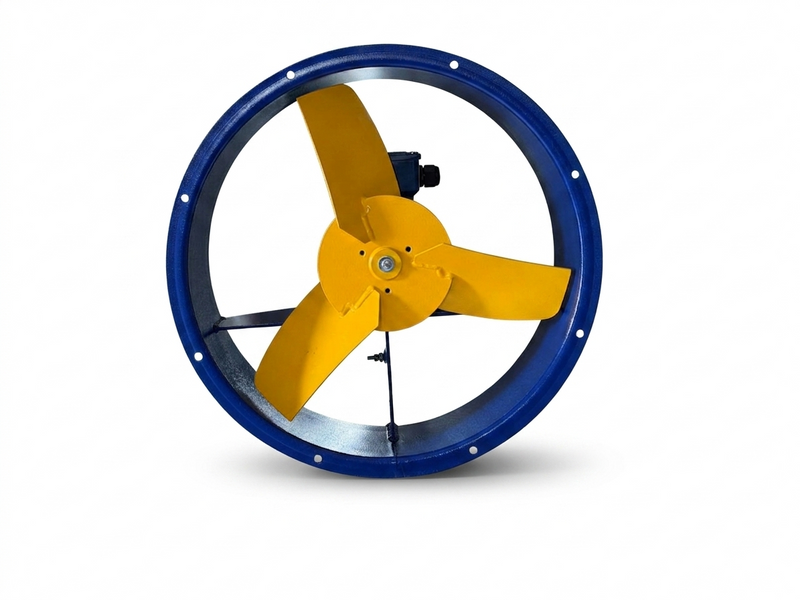

Металева, зварна, з можливістю правого або лівого обертання. Динамічно збалансована для мінімізації вібрацій. Діаметр – 1000 мм. Опційно доступна реверсивна крильчатка з 6 лопатками для роботи на приток та витяжку.

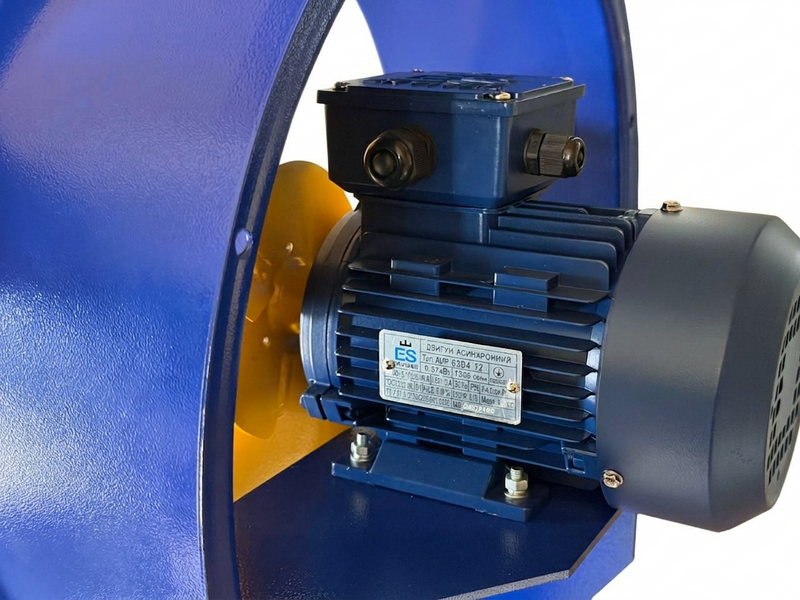

Електродвигуни:

• 1,5 кВт при 750 об/хв

• 2,2–3 кВт при 1000 об/хв
  Можуть бути замінені на інші моделі залежно від умов експлуатації.

Напрям обертання

• Праве (№1): потік повітря йде від крильчатки до двигуна

• Ліве (№2): потік повітря спрямований від двигуна до крильчатки

Виконання №2 є стандартним, №1 виготовляється під замовлення.

Матеріали виконання

• Вуглецева сталь: стандартне універсальне рішення

• Нержавіюча сталь: для агресивних середовищ

• Різнорідні метали: вибухозахищене виконання для небезпечних об’єктів

• Алюмінієві сплави: вибухозахищене, відповідає нормам безпеки, вартість в 3–4 рази вища за стандартне

Переваги

• Надійна та довговічна конструкція

• Висока продуктивність при низьких експлуатаційних витратах

• Динамічне балансування крильчатки для зменшення вібрацій

• Якісні промислові електродвигуни

• Порошкове покриття всіх вузлів вентилятора

• Гарантія 2 роки

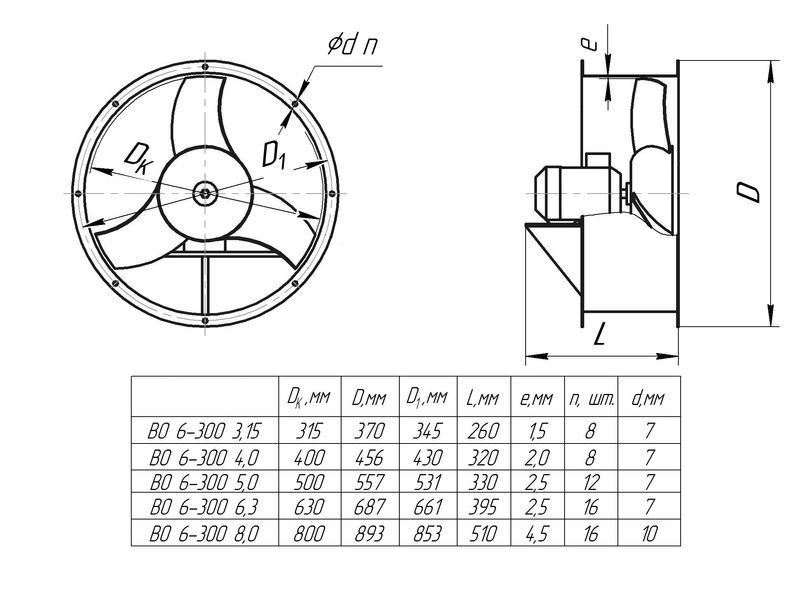

Габаритні та приєднувальні розміри

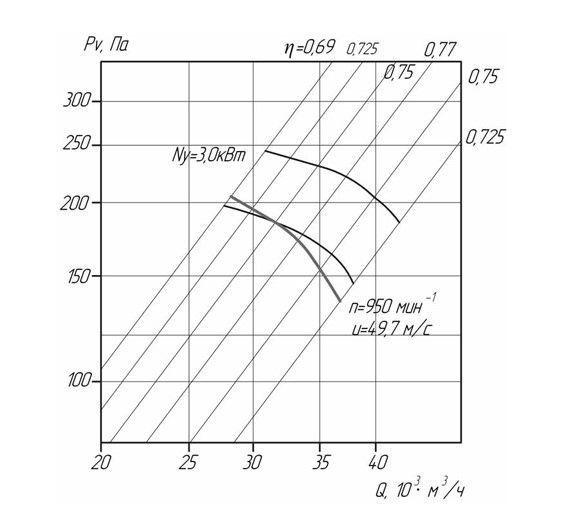

Графік (діаграма) аеродинаміки
