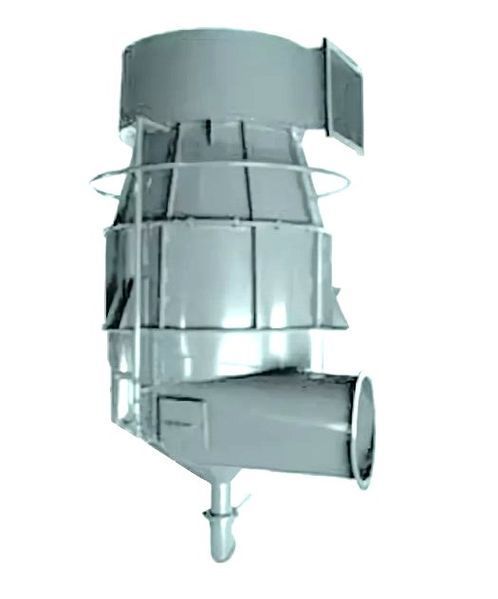

Циклон-промивач СІОТ-1 призначений для очищення запиленого повітря у системах витяжної вентиляції. Використовується для середнього ступеня очищення від більшості видів пилу, за винятком цементуючого та волокнистого.
Конструктивні особливості:
СІОТ-1 – це прямоточний мокрий пиловловлювач, що забезпечує подвійний спосіб очищення:
-
Пил осідає на зволожених стінках під дією відцентрових сил;
-
Додатково відбувається промивка повітряного потоку розпиленою водою.
Найвища ефективність досягається в «граничному режимі», коли починається легкий винос крапель води з циклона. Оптимальна швидкість повітря на вході – 15–21 м/с. У таких умовах ступінь очищення досягає до 95% для мінерального пилу з фракцією менше 10 мкм. При зниженні швидкості нижче 14 м/с розпилення води практично припиняється.
Варіанти виконання:
Циклони СІОТ-1 випускаються у трьох конструктивних типах:
-
Тип I – з розкручувачем, що направляє очищене повітря вниз;
-
Тип II – з улитковим розкручувачем;
-
Тип III – без розкручувача, з виходом повітря вгору.
Конструкція:
Пристрій складається з корпусу з вхідним патрубком і розкручувачем (крім моделей типу III). У вхідному патрубку передбачені:
-
Люк для огляду та обслуговування;
-
Контрольний оглядовий отвір для подачі води;
-
Отвір для підсвічування при регулюванні роботи пристрою.
