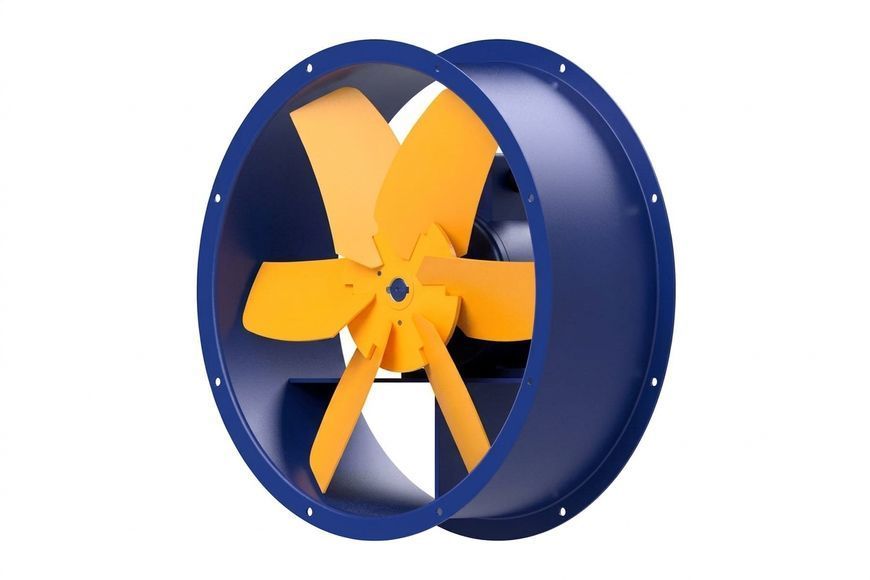

Реверсивний осьовий вентилятор ВО 06-300 №8

Осьовий реверсивний вентилятор ВО 06-300 (ВО 13-290) №8 (ВО 12-300) належить до низьконапірного вентиляційного обладнання з одностороннім всмоктуванням. Він призначений для переміщення повітря та інших газових сумішей уздовж осі робочого колеса з можливістю зміни напрямку потоку.

Реверсивна конструкція дозволяє використовувати вентилятор для організації як припливної, так і витяжної вентиляції. Зміна напрямку повітря здійснюється за рахунок зміни напрямку обертання робочого колеса.

Модель №8 пропонується з трьома варіантами загальнопромислових асинхронних електродвигунів. Це дозволяє вибрати виконання відповідно до необхідної продуктивності, тиску та робочого режиму.

Реверсивний принцип роботи

Вентилятор переміщує повітря або газову суміш у площині осі робочого колеса як у напрямку до електродвигуна, так і від нього. Конструкція передбачає дзеркальне розташування шести лопаток на втулці за принципом 3+3, завдяки чому забезпечується реверсивний режим роботи.

При зміні напрямку обертання робочого колеса відповідно змінюється напрямок руху повітряного потоку. Така особливість дозволяє використовувати обладнання в системах, де необхідна робота вентилятора в обох напрямках.

Конструкція вентилятора

Робоче колесо встановлюється безпосередньо на валу електродвигуна. Корпус виконаний у вигляді циліндричної обичайки з фланцями з обох боків для підключення до повітроводів.

Конструкція включає:

• циліндричний корпус із фланцями;
• робоче колесо;
• диск і втулку робочого колеса;
• шість лопаток;
• електродвигун;
• опору для монтажу на фундамент.

Робоче колесо складається з обичайки, диска, втулки та шести лопаток, приварених до обичайки. Стандартне виконання має правий напрямок обертання.

Матеріал виготовлення

У стандартному виконанні вентилятор виготовляється з вуглецевої сталі.

За замовленням можливе виготовлення обладнання з інших матеріалів:

• нержавіючої сталі;
• алюмінієвих сплавів;
• різнорідних металів.

Вибір матеріалу визначається характеристиками переміщуваного середовища та умовами експлуатації.

Область застосування

ВО 06-300 (ВО 13-290) №8 використовується в системах, де необхідно забезпечити переміщення повітря з можливістю зміни напрямку потоку.

Вентилятор застосовується:

• у припливних і витяжних вентиляційних системах;
• системах кондиціонування повітря;
• системах повітряного опалення;
• технологічних установках;
• санітарно-технічних системах;
• виробничих приміщеннях;
• машинобудівному обладнанні;
• вентиляційних системах житлових і промислових об'єктів.

Обладнання може використовуватися для переміщення газових сумішей, агресивність яких щодо вуглецевої сталі не перевищує агресивність повітря. Вентилятор призначений для установок, що не містять вибухонебезпечних речовин.

Умови експлуатації

Вентилятор розрахований на роботу з повітрям та іншими газовими сумішами за таких умов:

• температура переміщуваного середовища — від −40 °C до +40 °C;
• для тропічного виконання — до +45 °C;
• вміст пилу та твердих частинок — не більше 10 мг/м³;
• наявність волокнистих і липких речовин не допускається;
• кліматичне виконання — помірне (У) та тропічне (Т);
• категорія розміщення — 2.

Максимальна температура переміщуваного повітря, зазначена в технічних характеристиках, становить +80 °C. Вентилятор необхідно встановлювати в місцях, захищених від атмосферних опадів.

Вібраційні характеристики

Середньоквадратичне значення віброшвидкості вентилятора не перевищує 6,3 мм/с.

Монтаж обладнання на об'єктах, де віброшвидкість перевищує 2 мм/с, не допускається. Це необхідно враховувати під час вибору місця встановлення та експлуатації вентилятора.

Аналоги

ВО 06-300 (ВО 13-290) №8 належить до серії низьконапірних осьових вентиляторів і має такі конструктивні аналоги:

• ВО 12-300;
• ВО 13-300;
• ВО 12-290;
• ВО 12-330;
• ВО 13-290;
• ВО 14-300;
• ВО 14-320;
• ВО 13-320.

Характеристики електродвигунів

Усі варіанти комплектації оснащуються трифазними асинхронними електродвигунами серії АІР загальнопромислового призначення.

Характеристики електродвигунів наведені за даними відповідних варіантів комплектації вентилятора.

Комплектність

Залежно від обраного виконання вентилятор комплектується:

• циліндричним корпусом із фланцями з обох боків;
• робочим колесом;
• відповідним електродвигуном АІР;
• опорою (станиною) для монтажу на фундамент.

Робоче колесо встановлюється безпосередньо на вал електродвигуна. Основні складові вентилятора — корпус, робоче колесо, обичайка та електродвигун — можуть постачатися окремо.

Основні переваги

• реверсивний напрямок повітряного потоку;
• можливість роботи на приплив і витяжку;
• осьове переміщення повітря;
• шість лопаток робочого колеса;
• безпосереднє встановлення робочого колеса на вал електродвигуна;
• компактна конструкція;
• фланцеве приєднання до повітроводів;
• три варіанти електродвигунів;
• виконання з вуглецевої сталі;
• можливість виготовлення з інших матеріалів за замовленням;
• використання у вентиляційних, опалювальних, кондиціонувальних і технологічних системах.

ВО 06-300 №8 — реверсивна вентиляція з різними варіантами потужності

Осьовий реверсивний вентилятор ВО 06-300 (ВО 13-290) №8 (ВО 12-300) призначений для промислових і технологічних систем, де необхідно переміщувати повітря з можливістю зміни напрямку потоку.

Три варіанти електродвигунів — АІР 80 А6 потужністю 0,75 кВт, АІР 80 В6 потужністю 1,1 кВт та АІР 100 S4 потужністю 3 кВт — дозволяють вибрати відповідну комплектацію залежно від необхідних параметрів роботи. Максимальна продуктивність серед наведених виконань становить 18 000 м³/год при тиску 230 Па.
