Центробіжні скрубери класу ЦС 3 призначені для очищення забруднених газів та повітряних потоків за допомогою рідини, що дозволяє видаляти один або кілька компонентів пилу. Ці агрегати широко застосовуються для збору пилу, що утворюється при обробці та транспортуванні коксу, вугілля, кварцового піску, абразивних матеріалів, вапняку та різних руд.
Конструкція та переваги:

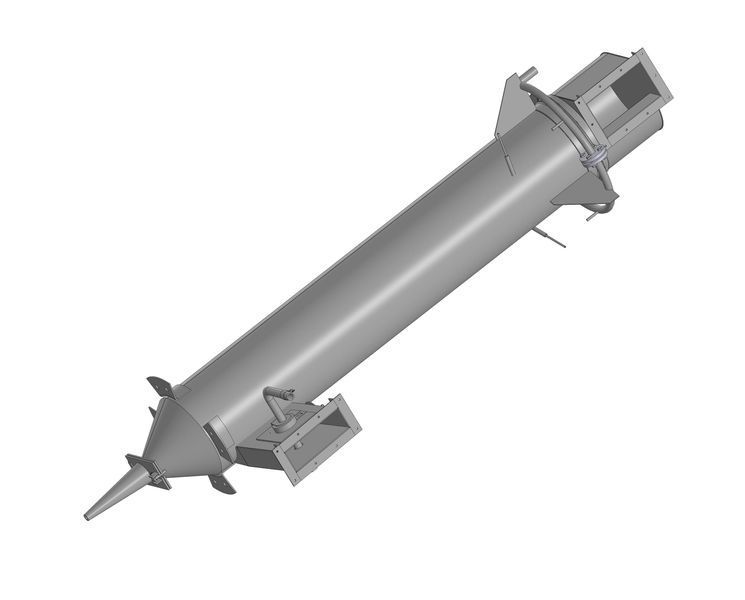

Скрубер являє собою вертикально встановлений порожнистий циліндр. У нижній частині корпуса розташований патрубок подачі забрудненого повітря, а в верхній зоні циліндра – форсунки, через які подається рідина, створюючи тонкий шар води на внутрішніх стінках.
Основні характеристики моделей класу ЦС:
-
Продуктивність: 1000–10000 м³/год;
-
Діаметр циліндра: 300–800 мм;
-
Висота: 2355–5715 мм;
-
Маса: 80–407 кг;
-
Гідравлічний опір: 400–850 Па;
-
Рекомендована швидкість подачі повітря: 15–23 м/с;
-
Тиск подачі води: 0,2 атм, забезпечується проміжним водяним бачком.
Ефективність очищення залежить від щільності та дисперсності пилу, швидкості повітряного потоку та діаметра циліндра, досягаючи 86–90 %. Частки розміром понад 30 мкм уловлюються на 90 %, близько 5 мкм – 80 %, менше 5 мкм – близько 40 %.
Принцип роботи:
Повітря з пилом надходить у нижню частину циліндра. У верхній зоні вода через форсунки утворює тонку плівку, що стікає по стінках. Потік повітря рухається по спіральній траєкторії, а пил під дією відцентрової сили осідає на стінках і стікає вниз разом з водою у вигляді пульпи. Пульпа видаляється через зливну трубу з запірним пристроєм, а очищене повітря виходить із верхньої частини скруббера.
Галузі застосування:
Скрубери ЦС застосовують для:
-
Збирання продуктів коксування;
-
Очищення промислових газів від пилу;
-
Охолодження та зволоження газових середовищ у хіміко-технологічних процесах.
Вони використовуються у витяжних вентиляційних системах, забезпечуючи видалення пилу при транспортуванні та обробці вапняку, вугілля, абразивних матеріалів, руд та коксу.
Етапи очищення:
-
Перша ступінь: витяжні системи дробильно-сортувального обладнання (елеватори, дробарки, пересипні вузли), вибивні решітки на ливарних виробництвах, обладнання з підготовки ґрунту.
-
Друга ступінь: системи з високою концентрацією забруднень, наприклад, відсмоктувачі з піскоструменевих камер.
Монтаж та експлуатація:
Скрубери рекомендується встановлювати перед вентилятором для захисту останнього від зносу. Вода відводиться з нижньої частини корпуса вентилятора.
Вихід очищеного повітря можливий:
-
Вгору, минаючи шахту, або вбік через улитку при монтажі після вентилятора;
-
Через улитку при встановленні перед вентилятором.
Маркування: «ЦС–7», де «ЦС» – центробіжний скрубер, «7» – внутрішній діаметр циліндра 700 мм.
Переваги:
-
Висока ефективність збору пилу;
-
Одночасне охолодження та очищення газового потоку;
-
Відносно низька вартість у порівнянні з аналогами.
