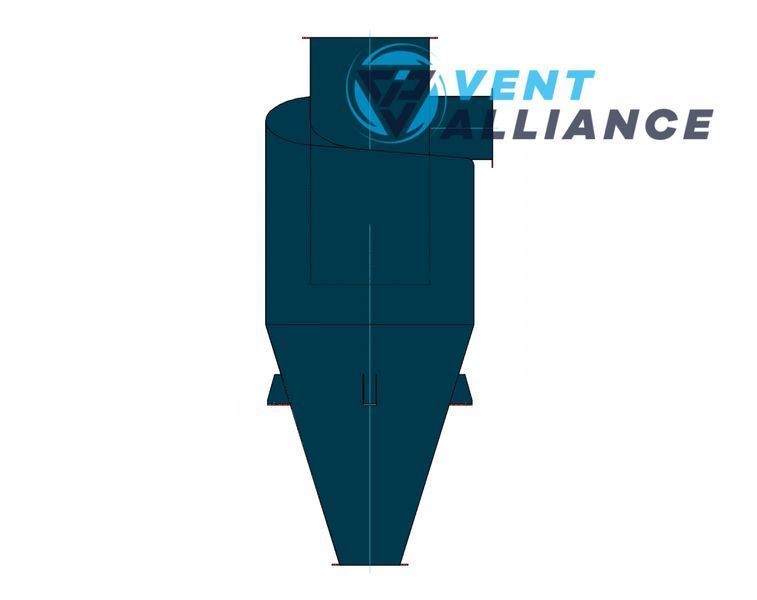

Циклон ЛТА №10

Циклон ЛТА №10 для стружки та тирси розроблений для відділення:

• вологих дрібнодисперсних частинок (тирса),

• великої фракції (щепа, стружка),

• а також може використовуватись як циклон-розвантажувач.

ЛТА виконує роль першого ступеня очищення, видаляючи до 85–90% забруднень. Проте при транспортуванні сухого пилу, особливо шліфувальної або дрібнодисперсної фракції, рекомендується встановлювати другу ступінь — наприклад, рукавний чи касетний фільтр.

ОСНОВНІ ТЕХНІЧНІ ПАРАМЕТРИ

• Ефективність очищення: 85–90%

• Робоче середовище: тирса, стружка, щепа, вологі частинки пилу

• Матеріал корпусу: сталь ст3, за замовленням — нержавіюча сталь AISI 304 / 316 / 321 / 430

• Виконання: праве / ліве

• Монтаж: на нагнітання (зонт) або на всмоктування (улитка)

• Галузі застосування: деревообробка, пилорами, меблеве виробництво

КОНСТРУКТИВНІ ОСОБЛИВОСТІ

Циклон ЛТА №10 для деревних відходів створений з урахуванням специфіки деревообробних виробництв, де часто зустрічаються забруднення з підвищеною вологістю та великими частинками. Це робить серію ЛТА ефективною там, де типові циклони знижують результативність.

Основні переваги конструкції:

• можливість роботи з вологими фракціями пилу;

• ефективне видалення стружки, тирси та щепи великого розміру;

• використання в ролі циклона-розвантажувача;

• простота обслуговування та надійність роботи навіть у потоках з високим вмістом механічних домішок.

ВАРІАНТИ ВИКОНАННЯ ЦИКЛОНА ЛТА

Передбачено два варіанти монтажу:

• На нагнітання (після вентилятора): корпус комплектується захисним зонтом.

• На всмоктування (перед вентилятором): корпус комплектується улиткою.

Для інтеграції в системи вентиляції та аспірації циклони ЛТА виготовляються у правому та лівому виконанні:

• праве — рух потоку за годинниковою стрілкою,

• ліве — проти годинникової стрілки.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЦИКЛОНІВ ЛТА

Розміри уточнюються при замовленні.

МАТЕРІАЛИ ВИГОТОВЛЕННЯ

У стандартному виконанні циклони ЛТА виготовляються зі сталі ст3. Для роботи з агресивним або абразивним пилом можливе виробництво з нержавіючих сталей марок:

• AISI 304,

• AISI 316L,

• AISI 321,

• AISI 430,

• AISI 316Ti.

Вибір матеріалу здійснюється залежно від умов експлуатації, складу пилу та температури робочого середовища.

ПРИНЦИП ДІЇ ЦИКЛОНА ЛТА

Робота циклона ґрунтується на принципі відцентрового розділення частинок:

1. Забруднене повітря подається в корпус через вхідний патрубок, розташований тангенціально до циліндричної частини.

2. Усередині формується спіралеподібний потік.

3. Під дією відцентрової сили частинки відкидаються до стінок та осідають у нижній частині корпусу — пилозбірнику.

4. Очищене повітря виходить через центральний патрубок.

При комплектації циклона бункером відходи накопичуються автоматично, що значно спрощує утилізацію.
