Циклон СЦН-40-500 – це сучасний конічний пиловловлювач, призначений для очищення газів та аспіраційного повітря від дрібнодисперсного і середньодисперсного пилу. Дана модель є однією з найефективніших серед циклонів, розроблених НДІОГАЗ, і забезпечує уловлювання частинок розміром від 1 мкм із ефективністю до 50%. Такий високий рівень очищення досягається завдяки підвищеній інтенсивності закручування газового потоку всередині корпусу та зниженню швидкості його радіального руху в напрямку до вихлопної труби.
Переваги циклона СЦН-40-500
-
Висока ефективність очищення: 90–98% навіть при роботі з дрібнодисперсним пилом.
-
Універсальність застосування: підходить для будь-яких промислових підприємств.
-
Відсутність аналогів: модель унікальна для свого класу.
-
Проста конструкція: легкість монтажу й обслуговування.
-
Доступна ціна: оптимальне співвідношення вартості й продуктивності.
Принцип роботи циклона
-
Запилений газовий потік надходить у корпус циклона через боковий патрубок.
-
Усередині корпусу потік закручується по спіралі, утворюючи інтенсивний вихор.
-
Під дією відцентрової сили тверді частинки відтискаються до стінок і осідають вниз.
-
Пил поступово накопичується у бункері, а очищене повітря виходить через вихлопну трубу.
Швидкість руху повітря в корпусі становить близько 3–8 м/с, при цьому відбувається 3–7 повних обертів потоку.

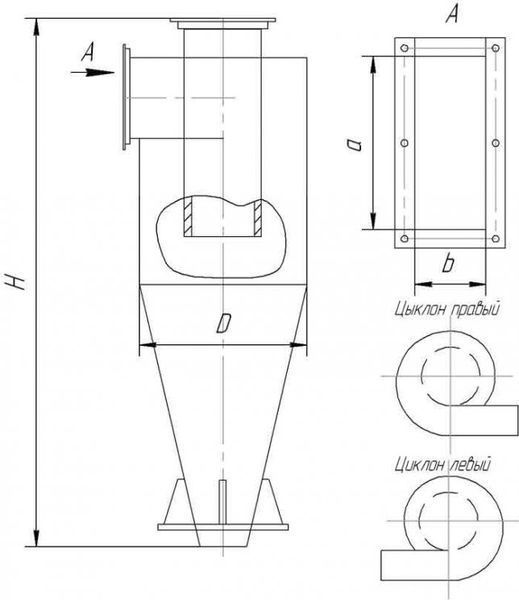

Конструкція циклона
-
Вхідний патрубок – зварюється з корпусом і має фланцеве з’єднання для приєднання до трубопроводу.
-
Циліндрична частина – виготовляється зі сталі, служить основною ударною поверхнею для частинок пилу.
-
Конус – спрямовує потік пилу вниз у бункер, підтримує необхідний тиск у системі.
-
Пірамідальний бункер – накопичує пил, що осів, та потребує періодичного очищення.
-
Вихлопна труба – відводить очищене повітря, за потреби може комплектуватись «улиткою» для подальшого транспортування повітря.
-
Система об’єднання – циклон може працювати як окремо, так і в батарейній установці (від 2 до 10 шт.).
Умови експлуатації та монтаж
Циклон виготовляють із вуглецевої або нержавіючої сталі, можливе індивідуальне виконання з урахуванням вимог замовника (товщина металу, покриття, форма). Під час монтажу вентилятор може встановлюватись перед циклоном (для пильових вентиляторів) або після (для вентиляторів ВЦ 14-46).
Сфери застосування
-
хімічна та деревообробна промисловість;
-
машинобудівні підприємства (зони шліфування, зварювання);
-
виробництво будівельних матеріалів;
-
елеватори, конвеєрні лінії;
-
склади, ангари та виробничі цехи з витяжною вентиляцією;
-
харчова, фармацевтична та енергетична промисловість.
Технічні характеристики СЦН-40-500
-
Матеріал виконання: вуглецева або нержавіюча сталь, алюміній (під замовлення).
-
Вид виконання: одиночний циклон.
-
Варіанти обертання: лівобічне / правобічне.
-
Середня швидкість у корпусі: 1,3–1,9 м/с.
-
Гідравлічний опір: ~1100 (віднесений до перетину корпусу).
-
Комплектація: корпус, патрубки, бункер, можливість установки додаткових елементів.
Розшифрування маркування СЦН-40-500
-
С – спіральний вхідний патрубок;
-
Ц – циклон;
-
Н – конструкція НДІОГАЗ;
-
40 – кут нахилу вхідного патрубка (40°);
-
500 – внутрішній діаметр циліндричної частини корпусу, мм.
