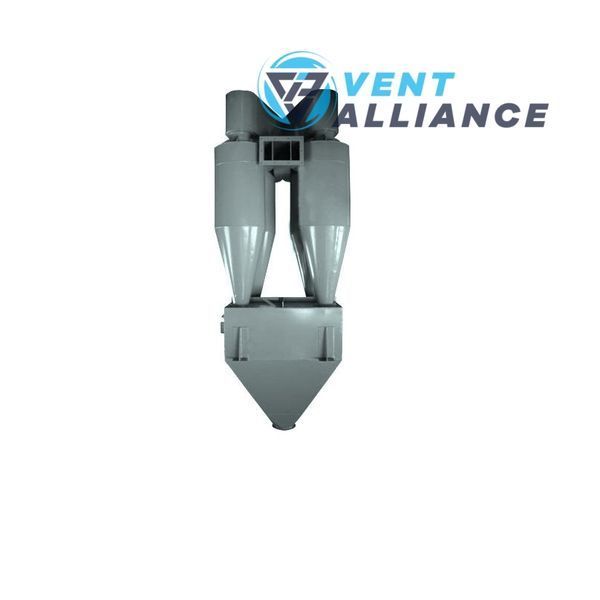

Циклон-пилоуловлювач СЦН-40-700x2 – сучасне обладнання для високоефективного очищення газів та аспіраційного повітря від дрібнодисперсного і середньодисперсного пилу. Здатен уловлювати частинки розміром від 1 мкм з ефективністю до 50%, що є найкращим показником серед моделей НІІОГАЗ.
Високий рівень очищення досягається завдяки інтенсивному закручуванню потоку всередині корпусу циклону та зниженню швидкості радіального стоку в напрямку до вихлопної труби.
Розшифрування маркування СЦН-40-700x2
-
С – спіральний
-
Ц – циклон
-
Н – конструкція НІІОГАЗ
-
40 – кут нахилу вхідного патрубка (градусів)
-
700 – внутрішній діаметр циклону (мм)
-
x2 – кількість циклонів, об’єднаних в установку (2 шт.)
Переваги СЦН-40-700x2
-
Очищення повітря з ефективністю 90–98%
-
Використання на підприємствах будь-якої галузі
-
Надійна і проста конструкція
-
Відсутність прямих аналогів
-
Доступна ціна та легке обслуговування
Принцип роботи
-
Забруднене повітря або газ надходить у циклон через боковий вхідний патрубок.
-
Потік закручується та рухається спіраллю вниз.
-
Під дією відцентрової сили тверді частинки прилягають до стінок корпусу та осипаються в бункер.
-
Очищене повітря піднімається вгору та виходить через вихлопну трубу.
Швидкість руху пилоповітряної суміші – 3–8 м/с, кількість обертів – 3–7.
Конструкція
Циклон СЦН-40-700x2 складається з:
-
Вхідного патрубка – подає та закручує потік.
-
Циліндричної частини – зона відокремлення частинок від повітря.
-
Конусної частини – направляє пил у бункер.
-
Бункера – призначений для накопичення пилу до моменту очищення.
-
Вихлопної труби – відводить очищене повітря.
-
Фланцевих з’єднань – забезпечують герметичність та зручність монтажу.
Матеріал виготовлення: вуглецева або нержавіюча сталь (за замовленням – алюміній чи інший метал).
Доступні право- та лівосторонні виконання.
СЦН-40-700x2 може використовуватися як окремий агрегат або об’єднуватися в батарейні установки (від 2 до 10 циклонів).
Монтаж та експлуатація
Для роботи циклон комплектується пиловим вентилятором.
Вентилятор може встановлюватися до циклону (рекомендовано для пилових вентиляторів) або після нього (при наявності закручування повітря).
Монтаж простий, не потребує складних налаштувань та гарантує стабільну роботу за будь-яких умов експлуатації.
