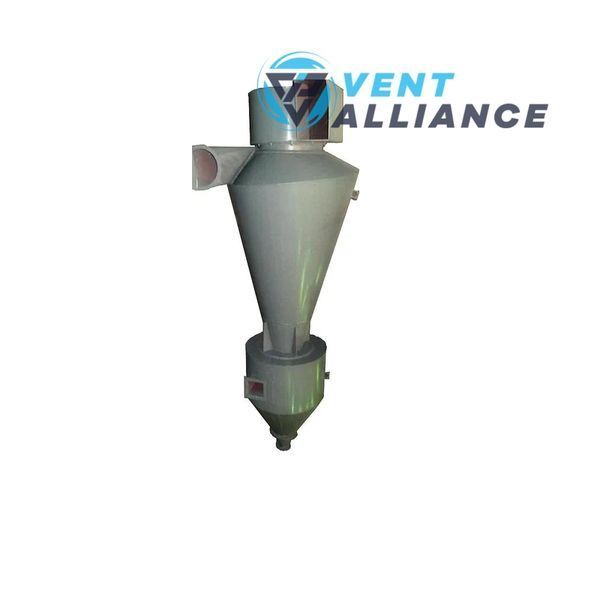

Циклон СИОТ №2

Циклон СІОТ-2 – надійне обладнання для очищення повітря від пилу, що утворюється під час сушіння, випалу, агломерації чи спалювання палива. Найчастіше використовується на цукрових заводах для уловлювання вапнякового пилу, проте сфера його застосування набагато ширша.

Циклон ефективний для експлуатації на підприємствах чорної та кольорової металургії, у хімічній, нафтовій, енергетичній і машинобудівній промисловості, а також на заводах із виробництва будівельних матеріалів.
Важливо: СІОТ-2 не рекомендується застосовувати для очищення повітря, що містить липкий або волокнистий пил, а також у токсичних чи вибухонебезпечних середовищах.

Розшифрування маркування СІОТ-2

• СІОТ – Свердловський інститут охорони праці (розробник конструкції)

• 2 – типорозмір циклона

Конструктивні особливості

Циклон СІОТ-2 виготовляється з вуглецевої або нержавіючої сталі.
Можливі два варіанти виконання:

• Лівого обертання – потік повітря рухається проти годинникової стрілки

• Правого обертання – потік рухається за годинниковою стрілкою

Конструкція включає:

• Корпус із конічною формою для максимальної ефективності очищення

• Вхідний та вихідний патрубки

• Бункер для збору пилу або патрубок для його відведення

• Улитку (за потреби спрямування потоку)

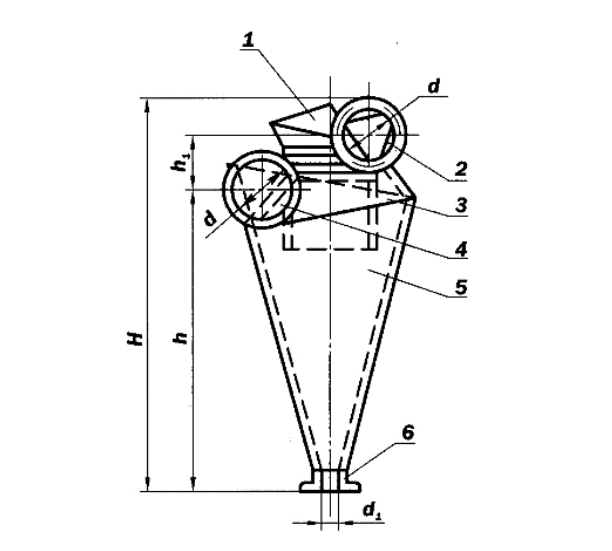

Схема циклона СІОТ

Принцип роботи

Очищення повітря відбувається завдяки центробіжній силі, що виникає при закручуванні потоку всередині корпусу.

1. Запилене повітря подається через вхідний патрубок.

2. Потік закручується, і важкі частинки під дією інерції відкидаються до стінок циклона.

3. Пил осідає та опускається в накопичувальний бункер.

4. Очищене повітря виходить через вихідний патрубок.

Чим менший діаметр циклона, тим вища ефективність його роботи. Конічна форма корпусу підвищує ступінь відділення пилових частинок.

Мокрий пиловловлювач СІОТ-2 (Промивач)

Існує виконання СІОТ-2 як прямоточного мокрого пиловловлювача.
На відміну від пристроїв із водяною плівкою, він забезпечує двоетапне очищення:

• осадження пилу на зволожені стінки корпусу під дією центробіжних сил;

• додаткове промивання потоку розпиленою водою.

Оптимальний режим роботи: швидкість потоку на вході 15–21 м/с. У цих умовах ефективність очищення сягає до 95% для мінеральних пилів із частинками менше 10 мкм.

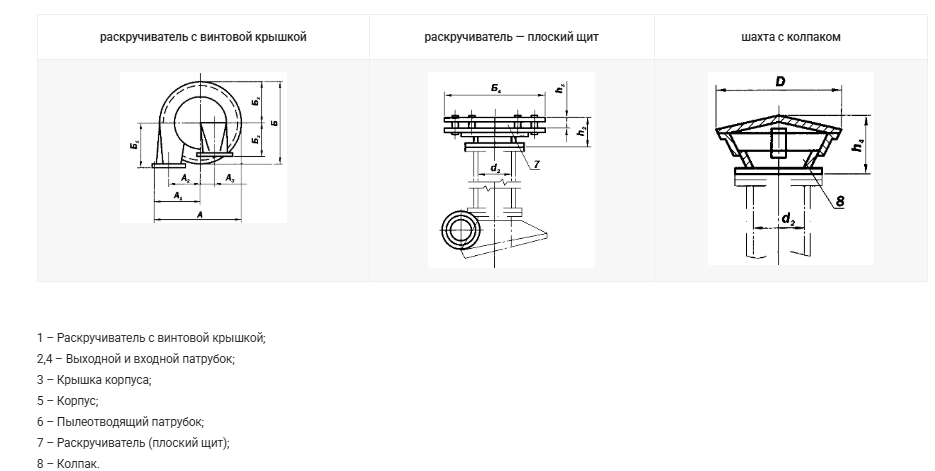

Варіанти виконання

Циклон СІОТ-2 випускається у трьох модифікаціях:

• Тип I – із закручувачем, що спрямовує очищене повітря вниз

• Тип II – з улиткоподібним закручувачем

• Тип III – без закручувача, з виходом повітря вгору

Конструкція апарата (для промивача)

Корпус включає:

• Вхідний патрубок із люком для обслуговування

• Смотровий отвір для контролю подачі води

• Отвір для підсвічування під час регулювання роботи

Цей апарат забезпечує надійне очищення повітря у витяжних системах і рекомендований для умов середньої запиленості.
