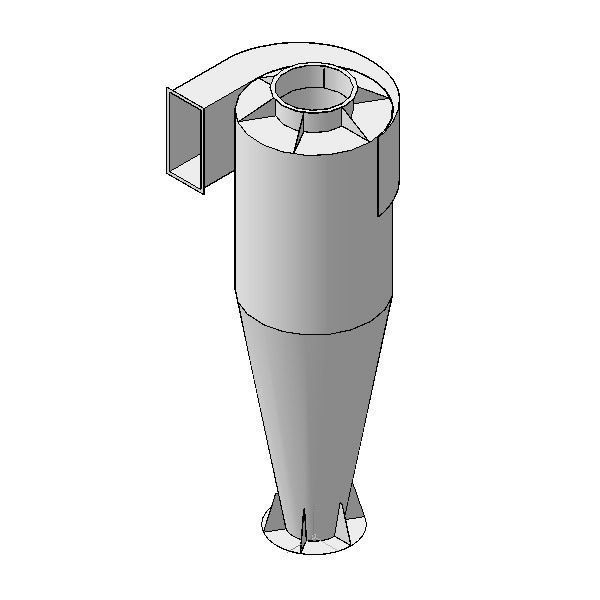

Циклон ЦДО-1500

Циклон ЦДО-1500 – це високоефективне обладнання для сухого очищення повітряних і газоповітряних потоків від пилу. Пристрій широко використовується в промисловості для уловлювання сухих, неслипаючих частинок середньої та дрібної дисперсності.
Основні сфери застосування:

• системи пневмотранспорту та аспірації;

• деревообробні й машинобудівні підприємства;

• виробництво будівельних матеріалів;

• енергетика та металургія;

• ділянки з інтенсивним виділенням пилу під час шліфування, зварювання, сушіння й випалювання.

Розшифровка маркування

ЦДО-1500:

• Ц – циклон;

• ДО – конструкція типу «ДО» (двохоб’ємний, з оптимізованою аеродинамікою);

• 1500 – діаметр циліндричної частини корпусу (мм).

Переваги ЦДО-1500

• Висока ефективність очищення — до 90–97% для частинок розміром 5–10 мкм;

• Стабільна робота при великих об’ємах повітря;

• Проста й надійна конструкція;

• Можливість об’єднання в батарейні установки для збільшення продуктивності;

• Доступна ціна та низькі експлуатаційні витрати.

Принцип роботи

Циклон ЦДО-1500 використовує відцентрову силу для відокремлення частинок пилу:

1. Запилене повітря через вхідний патрубок надходить у корпус циклона.

2. Потік закручується й рухається по спіралі вниз.

3. Частинки під дією відцентрової сили притискаються до стінок і осипаються в бункер.

4. Очищене повітря піднімається вгору та виходить через вихлопну трубу.

Конструкція

Циклон складається з:

• циліндричної та конічної частин корпусу;

• вхідного й вихідного патрубків;

• вихлопної труби;

• бункера для збору пилу (опціонально).

За замовленням можливе виготовлення циклона з вуглецевої або нержавіючої сталі, а також у правому чи лівому виконанні (напрям закручування потоку).
