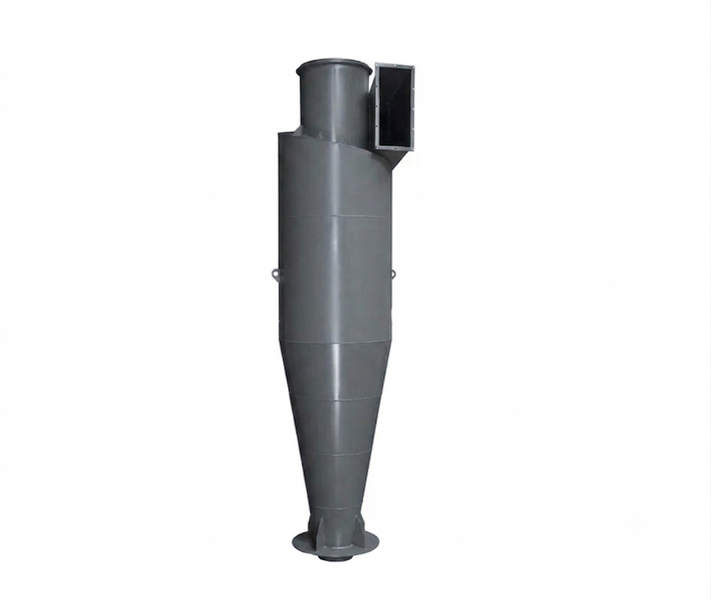

Циклон ЦН-15-250 — це універсальне газоочисне обладнання, призначене для сухого очищення повітря та газів від незлипаючого пилу. Завдяки оптимальному співвідношенню габаритів та продуктивності, дана модель є однією з найпопулярніших у деревообробній, металургійній та хімічній промисловості.
Сфера застосування та призначення
Агрегат серії ЦН-15 з діаметром 250 мм ефективно справляється з очищенням газоповітряних сумішей, що виникають під час таких процесів:
- Механічна обробка металів та деревини;
- Транспортування сипучих матеріалів (пневмотранспорт);
- Виробництво будівельних сумішей;
- Робота котелень та енергетичних установок.
Важливо: Даний тип циклонів не рекомендується використовувати для роботи з липким, волокнистим або вибухонебезпечним пилом.
Технічні характеристики моделі ЦН-15-250
| Параметр |
Значення |
| Внутрішній діаметр корпусу, мм |
250 |
| Продуктивність по повітрю, м³/год |
440 - 580 |
| Оптимальна швидкість входу, м/с |
12 - 15 |
| Ефективність очищення (від пилу >10 мкм), % |
85 - 98 |
| Максимальний тиск, Па |
800 |
| Максимальна температура газів, °C |
до 400 |

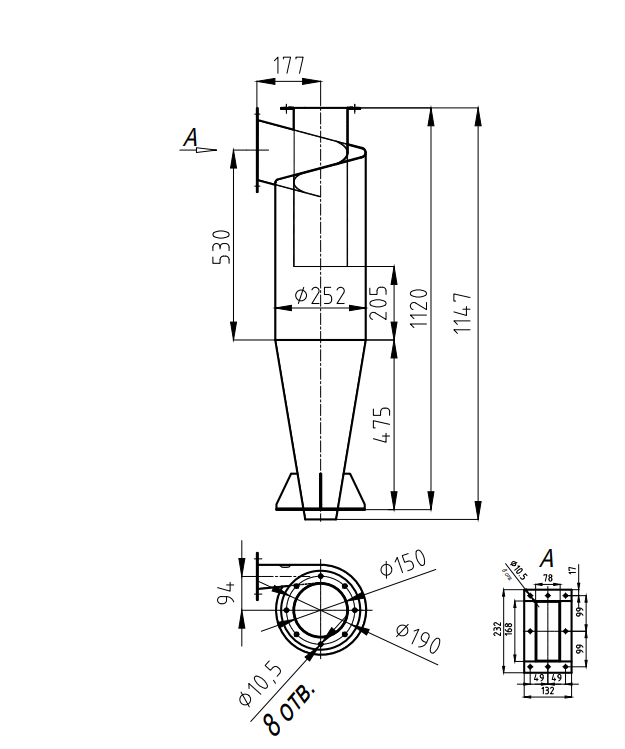

Габаритні та приєднувальні розміри (Креслення)
Нижче представлені основні параметри конструкції циклону ЦН-15-250. Ці дані критично важливі для правильного проектування системи вентиляції та монтажу обладнання.
Згідно з технічною документацією, циклон може виготовлятися у "правому" або "лівому" виконанні (напрямок обертання повітряного потоку).
Переваги експлуатації
- Надійність: Відсутність рухомих частин мінімізує ризик поломок.
- Економічність: Низькі витрати на обслуговування та електроенергію.
- Довговічність: Виготовляється зі зносостійкої вуглецевої або нержавіючої сталі (за запитом).
- Універсальність: Можливість групової установки для збільшення продуктивності.
Особливості монтажу та обслуговування
Для досягнення максимального ККД очищення, циклон ЦН-15-250 має бути укомплектований герметичним бункером для збору пилу та якісним затвором (мигалкою або шлюзовим живильником). Попадання зовнішнього повітря в нижню частину циклону різко знижує ефективність вловлювання дрібних фракцій.
Поширені запитання (FAQ)
Яка ефективність очищення у ЦН-15-250?
При дотриманні оптимального режиму швидкості повітря, ефективність становить 90-98% для частинок розміром понад 10-20 мкм.
Чи можна використовувати цей циклон для зернового пилу?
Так, модель ЦН-15 часто використовується на елеваторах, проте для зернових культур іноді доцільніше застосовувати спеціалізовані серії УЗ або БЦ.
З якого матеріалу виготовлено корпус?
Стандартно використовується чорна сталь товщиною 2-3 мм. Для абразивного пилу можливе виготовлення з посиленими стінками.
