Циклони - ефективні засоби очищення повітря та газоповітряних сумішей, що використовуються у різних сферах. Один з таких циклонів, що заслуговує на особливу увагу, це універсальний циклон ЦН 15-600. Пристрій широко використовується для очищення від сухого і пилу, що слабо злипається. Він відрізняється ефективністю та надійністю, тому його часто застосовують у різних галузях промисловості:
- Хімічна.
- Нафтопереробна.
- Деревообробна.
- Машинобудівна.
- Металургія.
- Енергетика.
- Виробництво будівельних матеріалів.
- Повітряне транспортування матеріалів та багато іншого.
Пиловловлювач найчастіше використовується для видалення пилу, сажі та золи.
Основні характеристики та конструктивні особливості

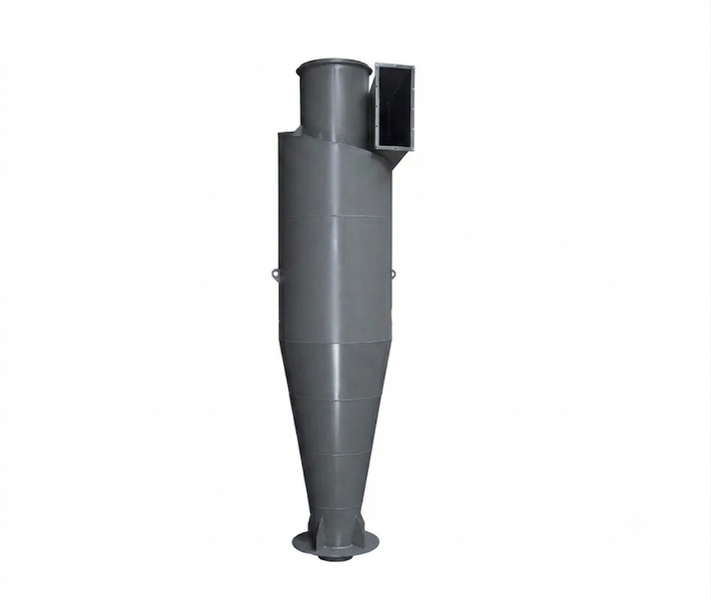

Циклон ЦН 15-600 - потужний пристрій, що має такі характеристики:
- Ефективність очищення становить 85-98% для часток пилу розміром від 10 мкм.
- Продуктивність досягає 3810 м³/год.
- Внутрішній діаметр циклону становить 600 мм.
- Вхідний патрубок нахилений під кутом 15°.
- Робоча температура циклону може бути в діапазоні від -40 до 200°C.
Універсальний циклон ЦН 15-600 має своє маркування, яке відображає його основні характеристики. Розберемо її докладніше:
- ЦН - циклон конструкції НДІОгазу.
- 15 - нахил патрубка на вході по відношенню до горизонтальної поверхні (15°).
- 600 - внутрішній діаметр циклону в міліметрах.
- Циклон ЦН-15-600 виготовляється з листового металу завтовшки від 1,5 до 3,0 мм. Товщина матеріалу безпосередньо впливає на кінцеву вартість циклону ЦН-15-600.
Технічні характеристики циклону ЦН 15-600 включають такі параметри:
- Продуктивність: 3262 - 3810 м³/год.
- Швидкість потоку: 2,5 - 4,0 м/с.
- Тиск (максимальний): 5 кПа.
- Діаметр корпусу: 600 мм.
- Габаритна висота: 2736 мм.
- Маса: 162 кг.
Технічні параметри роботи аспіраційної установки ЦН 15-600 можуть змінюватись в залежності від різних факторів, таких як швидкість повітря, розрідження, запиленість, вологість, дисперсність та інші.
Устаткування має міцну та надійну конструкцію, а його габаритно-приєднувальні розміри такі:
- Вхідний патрубок: нахилений під кутом 15° щодо горизонталі. Він зварним способом з'єднаний з корпусом циклону та має фланцеве з'єднання з трубопроводом подачі повітря або газу. Розмір вхідного отвору складає 86×206 мм.
- Циліндрична частина корпусу виконана з листової вуглецевої сталі. Внутрішній діаметр складає 600 мм. З'єднання між елементами циклону виконані зварюванням.
- Конічна частина корпусу також виготовлена з листової вуглецевої сталі. Нижня частина має приварений фланець, а з'єднання посилено лапами. Конічна частина виконує роль відділення пилових частинок та підтримки необхідного тиску у циклоні.
- Вихлопна труба виготовлена з того ж матеріалу, що й корпус циклону і має внутрішній діаметр 177 мм.
Циклон ЦН-15-600 - надійне та ефективне рішення для очищення повітря. Його компактні розміри та міцна конструкція роблять це обладнання ідеальним для різноманітних промислових завдань.
